Dans un four à haute température, le dispositif principal utilisé pour la mesure est un thermocouple. Ce capteur robuste est choisi pour sa capacité à résister à la chaleur extrême et à fournir des lectures fiables essentielles pour le contrôle des processus. Cependant, un contrôle précis de la température ne dépend pas d'un seul capteur, mais d'un système complet qui comprend des thermocouples de contrôle, des thermocouples de charge et des relevés périodiques pour garantir que l'ensemble du four fonctionne comme prévu.
L'idée essentielle est que la précision de la mesure de la température du four dépend moins d'un seul appareil que d'un système de mesure stratégique. Ce système garantit que la température que vous contrôlez est la même que celle que votre produit subit réellement.
Le Capteur Central : Comprendre le Thermocouple
Qu'est-ce qu'un Thermocouple ?
Un thermocouple est un capteur fabriqué à partir de deux types différents de fils métalliques joints à une extrémité.
Lorsque cette jonction est chauffée, elle crée une petite tension prévisible. Cette tension varie en proportion directe de la température, permettant une mesure précise.
Pourquoi est-il Idéal pour les Fours ?
Les thermocouples sont la norme pour les fours industriels en raison de leur large plage de température, de leur durabilité et de leur rentabilité.
Ils peuvent mesurer des températures bien au-delà des capacités des autres thermomètres courants, ce qui les rend parfaits pour des applications telles que le traitement thermique, la coulée de métaux et la cuisson de la céramique.
Au-delà d'un Simple Capteur : Un Système pour la Précision

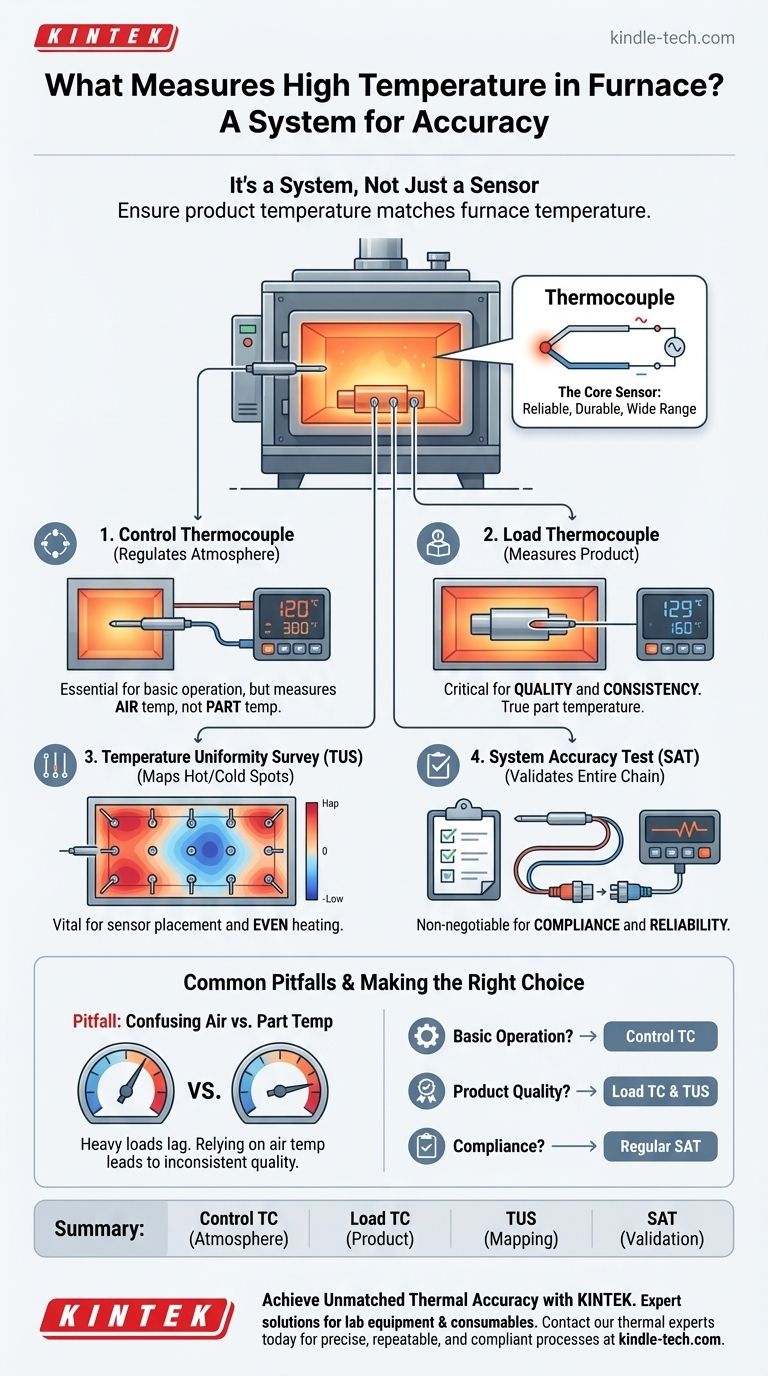

Une gestion efficace du four nécessite plus qu'une seule lecture de température. Un système de thermocouples stratégiquement placés est utilisé pour obtenir une image complète de l'environnement thermique.
Le Thermocouple de Contrôle
C'est le capteur principal que le système de contrôle du four utilise pour réguler sa propre température.
Son rôle est d'indiquer au four quand augmenter ou diminuer la chaleur pour maintenir le point de consigne souhaité. Il mesure l'atmosphère interne du four, mais pas nécessairement la température des pièces à l'intérieur.
Le Thermocouple de Charge
Un thermocouple de charge est placé en contact direct avec les pièces chauffées, ou intégré à celles-ci.
Ceci est crucial car la température de la pièce peut être en retard par rapport à la température de l'air du four. Ce capteur vous donne la température réelle de votre produit, ce qui est vital pour le contrôle qualité.
Cartographier les Points Chauds et Froids
Aucun four ne chauffe de manière parfaitement uniforme. Une Étude d'Uniformité de Température (EUT) utilise plusieurs thermocouples placés dans toute la chambre pour cartographier les points les plus chauds et les plus froids.
Ces données sont essentielles pour comprendre où placer les pièces pour des résultats cohérents et pour calibrer le système global.
Pièges Courants dans la Mesure de la Température des Fours
Atteindre une véritable précision thermique nécessite d'éviter les simplifications courantes. La différence entre une lecture sur un écran et la température réelle de votre produit peut être significative.
Confondre la Température de l'Air et la Température de la Pièce
L'erreur la plus fréquente est de supposer que la lecture du thermocouple de contrôle reflète la température réelle de la charge.
Les charges lourdes ou denses mettent plus de temps à chauffer. Se fier uniquement à la température de l'air du four peut entraîner des pièces sous-traitées et une qualité incohérente.
Négliger les Vérifications au Niveau du Système
Un thermocouple peut être précis, mais les fils, les connecteurs et l'instrument de lecture peuvent tous introduire des erreurs.
Un Test de Précision du Système (TPS) vérifie l'ensemble de la chaîne de mesure, de la pointe du thermocouple à l'affichage de contrôle. Ceci est souvent requis pour la conformité industrielle et garantit que l'ensemble du système est fiable.
Faire le Bon Choix pour Votre Objectif
Votre approche de la mesure de la température doit être dictée par votre objectif principal.
- Si votre objectif principal est le fonctionnement de base du four : Le thermocouple de contrôle intégré est votre instrument clé pour maintenir un point de consigne stable.
- Si votre objectif principal est la qualité et la cohérence du produit : Vous devez utiliser des thermocouples de charge et comprendre les résultats des études d'uniformité de température.
- Si votre objectif principal est de respecter les normes de conformité (par exemple, Nadcap, AMS2750) : Des tests de précision du système réguliers sont non négociables pour valider l'ensemble de votre processus.
En fin de compte, maîtriser la température du four, c'est la comprendre comme un système dynamique, et non comme un simple chiffre sur un écran.
Tableau Récapitulatif :
| Composant de Mesure | Fonction Principale | Idée Clé |
|---|---|---|
| Thermocouple de Contrôle | Régule la température de l'atmosphère du four. | Essentiel pour le fonctionnement de base, mais peut ne pas refléter la température de la pièce. |
| Thermocouple de Charge | Mesure la température réelle des pièces chauffées. | Crucial pour garantir la qualité et la cohérence du produit. |
| Étude d'Uniformité de Température (EUT) | Cartographie les points chauds et froids dans la chambre du four. | Vital pour comprendre où placer les pièces pour un chauffage uniforme. |
| Test de Précision du Système (TPS) | Valide l'ensemble de la chaîne de mesure, du capteur à l'affichage. | Non négociable pour la conformité industrielle et la fiabilité du processus. |
Obtenez une précision thermique inégalée dans votre laboratoire
Une mesure précise de la température est le fondement d'un traitement thermique, d'un frittage et d'autres processus à haute température fiables. Ne laissez pas des résultats incohérents ou des problèmes de conformité avoir un impact sur votre travail.
KINTEK est spécialisé dans l'équipement de laboratoire et les consommables, au service des besoins des laboratoires. Nos experts peuvent vous aider à choisir les bons thermocouples et à concevoir un système de mesure adapté à votre four et à votre application spécifiques, garantissant que vous obtenez la température réelle de votre produit, et pas seulement celle de l'atmosphère du four.
Contactez nos experts thermiques dès aujourd'hui pour discuter de vos exigences et vous assurer que vos processus sont précis, reproductibles et conformes.
