Pour obtenir des tailles de particules nettement plus fines que ce qui est pratique avec un broyeur à boulets planétaire, la technologie la plus efficace est le broyeur à média agité, souvent appelé broyeur attriteur. Bien que les broyeurs planétaires soient exceptionnellement puissants, leur dépendance aux collisions à fort impact devient moins efficace à l'échelle nanométrique. Les broyeurs à média agité, en revanche, utilisent un mécanisme continu de cisaillement et d'attrition conçu spécifiquement pour produire des particules ultra-fines et nanométriques avec un meilleur contrôle et une meilleure efficacité.
Le choix d'un broyeur ne consiste pas à trouver une machine universellement « meilleure », mais à adapter le mécanisme de broyage à la taille de particule cible. Les broyeurs planétaires excellent dans l'impact à haute énergie, mais pour un broyage nano contrôlé et efficace, l'action de cisaillement continue d'un broyeur à média agité est supérieure.
La mécanique du broyage à haute énergie
Pour comprendre pourquoi un broyeur est plus efficace qu'un autre, vous devez d'abord comprendre leurs principes de fonctionnement fondamentaux. La méthode de transfert d'énergie dicte la capacité ultime du broyeur.
Comment fonctionnent les broyeurs à boulets planétaires
Un broyeur à boulets planétaire utilise de puissantes forces centrifuges pour générer de l'énergie. Les bocaux de broyage, contenant l'échantillon et les médias de broyage (billes), sont montés sur une « roue solaire » rotative.
Ces bocaux ne font pas que tourner autour du centre de la roue, ils tournent également sur leur propre axe dans la direction opposée. Ce mouvement combiné crée des impacts et des frictions extrêmement élevés entre les billes, le matériau et la paroi du bocal, pulvérisant efficacement l'échantillon. Le mécanisme principal est l'impact à force-g élevée.
Le principe des broyeurs à média agité (Attriteurs)
Un broyeur à média agité fonctionne différemment. Il se compose d'un réservoir fixe, souvent à température contrôlée, rempli d'une suspension du matériau et de très petits médias de broyage.
Un arbre rotatif central avec des bras ou des disques agite ce mélange à grande vitesse. Au lieu des collisions chaotiques et à fort impact d'un broyeur planétaire, cela crée d'intenses forces de cisaillement et une friction continue lorsque les minuscules billes interagissent avec les particules du matériau.
Pourquoi le mécanisme est important pour les nanoparticules
Pour décomposer les grosses particules (microns), le fort impact d'un broyeur planétaire est très efficace. Cependant, lorsque les particules deviennent plus petites et entrent dans la gamme submicronique ou nano, elles peuvent commencer à s'agglomérer ou à être amorties les unes par les autres, rendant l'impact moins efficace.
L'action de cisaillement continue et à haute intensité d'un broyeur à média agité est bien plus efficace pour désagglomérer et décomposer ces particules déjà fines, offrant une voie plus directe et contrôlée pour créer une suspension stable de nanoparticules.
Comparaison directe : broyeur planétaire contre broyeur à média agité
Lorsque votre objectif est de dépasser les limites typiques d'un broyeur planétaire, les avantages d'un broyeur à média agité deviennent évidents.
Taille finale des particules
Un broyeur à média agité peut atteindre de manière plus fiable et efficace des tailles de particules plus petites, souvent bien inférieures à 100 nanomètres. Atteindre ce niveau dans un broyeur planétaire peut être extrêmement long, difficile à contrôler et peut ne pas être possible pour tous les matériaux.
Efficacité et temps de broyage
Pour les applications de nano-broyage, les broyeurs à média agité sont nettement plus rapides. L'énergie est appliquée de manière plus continue et uniforme à travers le matériau. Un processus qui pourrait prendre 24 heures dans un broyeur planétaire pourrait potentiellement être achevé en seulement quelques heures dans un attriteur.
Contrôle du processus et évolutivité
Les broyeurs à média agité offrent un contrôle de processus bien supérieur. La plupart sont construits avec des réservoirs chemisés pour une régulation précise de la température, ce qui est essentiel pour prévenir les changements de phase ou la dégradation indésirables. Ils sont également intrinsèquement conçus pour être évolutifs, des petits lots de laboratoire aux cycles de production continus.
Distribution de la taille des particules (DTP)
En raison du mécanisme de broyage plus contrôlé et cohérent, les broyeurs à média agité produisent généralement une distribution de taille de particule plus étroite et plus uniforme. Ceci est une exigence critique pour les matériaux avancés utilisés dans les céramiques, les encres, les produits pharmaceutiques et les revêtements.
Comprendre les compromis et les limites
Aucune technologie n'est parfaite pour toutes les applications. Choisir le bon broyeur nécessite de reconnaître les forces et les faiblesses de chacun.
La force des broyeurs planétaires
Les broyeurs planétaires sont les bêtes de somme de la R&D en science des matériaux pour une bonne raison. Ils sont incroyablement polyvalents, capables de gérer le broyage humide ou sec, une vaste gamme de matériaux (du tendre au super-dur), et sont l'outil principal pour le mélange mécanique et la synthèse à l'état solide.
Pour les petits lots exploratoires où la finesse extrême n'est pas le seul objectif, leur simplicité et leur puissance sont souvent idéales.
Préoccupations concernant la contamination
Les deux systèmes peuvent introduire une contamination provenant des médias de broyage et des parois du conteneur. Le choix du matériau — zircone, carbure de tungstène, alumine, etc. — est critique dans les deux cas. Cependant, les forces d'impact extrêmes dans un broyeur planétaire peuvent parfois entraîner une usure plus importante des médias et des bocaux.
Coût et complexité
Les broyeurs à boulets planétaires sont généralement moins chers et plus simples à utiliser pour les besoins de base en laboratoire. Les broyeurs à média agité sont des systèmes plus complexes qui représentent un investissement en capital plus important, surtout lorsque vous passez à l'équipement à l'échelle de la production.
Faire le bon choix pour votre objectif
Votre sélection dépend entièrement de votre matériau spécifique, de la taille de particule cible et de l'échelle opérationnelle.
- Si votre objectif principal est la R&D rapide, le mélange mécanique ou le traitement de matériaux divers et durs en petits lots : La polyvalence et l'énergie d'impact élevée d'un broyeur à boulets planétaire en font un excellent choix.
- Si votre objectif principal est d'obtenir les nanoparticules les plus fines possibles (<100 nm) avec une distribution serrée à l'échelle du laboratoire ou de la production : Un broyeur à média agité (attriteur) est la technologie la plus efficace et la plus performante.
- Si votre objectif principal est d'obtenir des poudres fines tout en empêchant absolument la contamination des médias : Vous devriez étudier une option sans média comme un broyeur à jet, qui utilise un gaz à haute vitesse pour provoquer des collisions particule-particule.
Comprendre le mécanisme de broyage de base est la clé pour sélectionner l'outil qui non seulement réduira la taille des particules, mais atteindra votre objectif spécifique de traitement des matériaux.
Tableau récapitulatif :
| Caractéristique | Broyeur à boulets planétaire | Broyeur à média agité (Attriteur) |
|---|---|---|
| Mécanisme principal | Collisions à fort impact | Cisaillement et attrition continus |
| Idéal pour la taille des particules | Micrométrique à submicronique | Submicronique à nano (<100 nm) |
| Efficacité du broyage (Nano) | Inférieure, longue et fastidieuse | Supérieure, plus rapide |
| Distribution de la taille des particules | Plus large | Plus étroite, plus uniforme |
| Contrôle du processus | Basique | Supérieur (ex. régulation de la température) |
| Évolutivité | Limitée pour la production | Excellente du laboratoire à la production |
| Application idéale | R&D polyvalente, mélange mécanique | Nano-broyage ciblé, produits pharmaceutiques, revêtements |
Prêt à obtenir des résultats de nano-broyage supérieurs ?
Si votre objectif est de produire des particules ultra-fines avec une distribution de taille étroite et efficace, les broyeurs à média agité de KINTEK sont la solution idéale. Nos broyeurs attriteurs sont conçus pour un contrôle précis, une évolutivité et des performances élevées dans des applications exigeantes telles que les produits pharmaceutiques, les céramiques et les revêtements avancés.
Contactez-nous dès aujourd'hui pour discuter de la manière dont nos équipements de laboratoire peuvent optimiser votre processus de réduction de la taille des particules et amener vos matériaux au niveau supérieur.
Contactez nos experts maintenant !

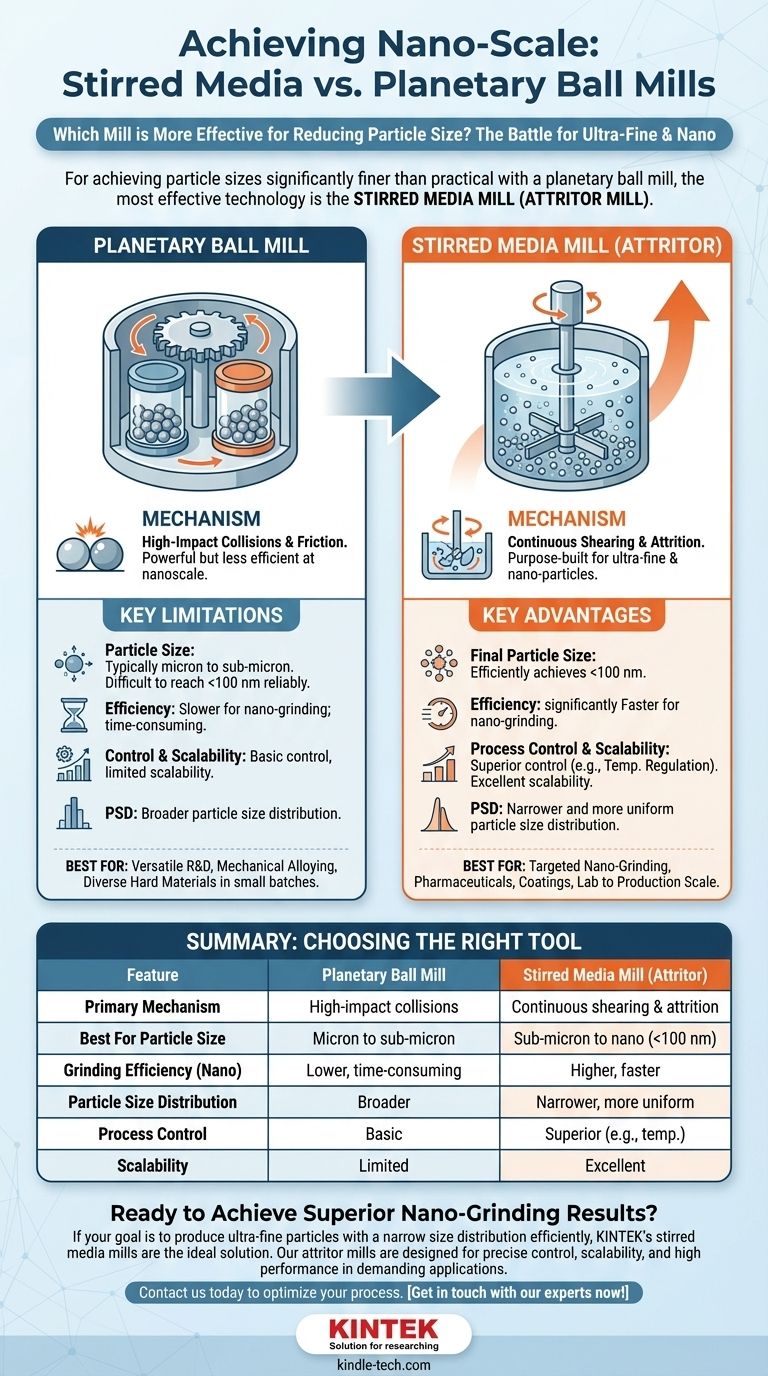

Guide Visuel
