La raison fondamentale pour laquelle la pulvérisation cathodique RF est utilisée pour les films d'oxyde est sa capacité unique à déposer du matériau à partir de cibles électriquement isolantes. La plupart des matériaux d'oxyde sont de mauvais conducteurs électriques, ce qui empêche l'utilisation de méthodes de pulvérisation CC plus simples. La pulvérisation cathodique RF surmonte cette limitation en utilisant un champ électrique alternatif, ce qui en fait la technique de choix pour une vaste gamme de matériaux diélectriques et céramiques.
La pulvérisation cathodique est un processus exceptionnel pour créer des couches minces de haute qualité, mais les propriétés électriques du matériau cible dictent la technique spécifique requise. L'avantage principal de la pulvérisation cathodique RF est qu'elle neutralise l'accumulation de charge qui, autrement, arrêterait le processus sur des cibles isolantes comme les oxydes.
Le Défi Fondamental : Pulvériser des Isolants
Pour comprendre pourquoi la pulvérisation cathodique RF est nécessaire, nous devons d'abord examiner pourquoi la méthode standard et plus simple — la pulvérisation cathodique CC — est incompatible avec les matériaux d'oxyde.
Comment Fonctionne la Pulvérisation Cathodique Standard (CC)
Dans un système de pulvérisation cathodique à courant continu (CC), une tension négative élevée est appliquée au matériau cible, qui doit être électriquement conducteur.
Ce potentiel négatif attire les ions chargés positivement du plasma. Ces ions accélèrent et entrent en collision avec la cible, arrachant physiquement ou « pulvérisant » des atomes qui voyagent ensuite vers le substrat pour le recouvrir. Ce processus nécessite un circuit électrique complet à travers la cible.
Le « Problème de l'Isolant »
Si vous essayez d'utiliser une cible isolante, comme un oxyde céramique, dans un système CC, le processus échoue presque immédiatement.
Les ions positifs du plasma frappent la surface de la cible, mais comme le matériau est un isolant, cette charge positive ne peut pas être évacuée. Cette accumulation rapide de charge positive à la surface repousse tout ion positif entrant supplémentaire, arrêtant efficacement le processus de pulvérisation.
La Solution RF : Un Champ Alternatif
La pulvérisation cathodique RF (Radio Fréquence) résout ce problème en utilisant une source d'alimentation alternative, fonctionnant généralement à 13,56 MHz.
Au lieu d'une tension négative constante, le potentiel de la cible alterne rapidement entre positif et négatif. Pendant le cycle négatif, elle attire les ions pour la pulvérisation, tout comme dans le cas CC. De manière critique, pendant le bref cycle positif, elle attire les électrons du plasma, qui neutralisent la charge positive accumulée à la surface.
Cette neutralisation continue de la charge permet à la pulvérisation des matériaux isolants de se dérouler sans interruption.
Avantages Clés des Films d'Oxyde Pulvérisés
Au-delà de simplement permettre le processus, la pulvérisation cathodique RF est choisie car elle produit des films de haute qualité avec des propriétés souhaitables essentielles pour les applications avancées.
Adhérence Supérieure du Film
Les particules pulvérisées possèdent une énergie cinétique élevée lorsqu'elles frappent le substrat. Cette énergie résulte en un film dense et étroitement compacté qui adhère très solidement à la surface, un facteur critique pour les dispositifs optiques et électroniques durables.
Contrôle Compositionnel Précis
La pulvérisation cathodique est un processus de dépôt physique, et non chimique. Cela signifie que la composition atomique du film pulvérisé est extrêmement proche de celle du matériau cible. Pour les oxydes complexes utilisés dans les semi-conducteurs et l'optique, cela garantit que le film final possède la stœchiométrie correcte et les propriétés désirées.
Uniformité et Couverture Élevées
Le processus de pulvérisation cathodique offre une excellente uniformité sur de grandes surfaces, telles que les plaquettes de silicium ou les panneaux de verre. Cela assure une performance constante sur l'ensemble du dispositif, ce qui est essentiel pour la fabrication dans les industries des semi-conducteurs et de l'optique.
Comprendre les Compromis
Bien que puissante, la pulvérisation cathodique RF n'est pas sans considérations. Le choix d'une technique de dépôt implique toujours de mettre en balance la performance et la praticité.
Taux de Dépôt Inférieurs
Généralement, la pulvérisation cathodique RF présente un taux de dépôt inférieur à celui de la pulvérisation cathodique magnétron CC des matériaux conducteurs. Cela peut affecter le débit de fabrication et le coût pour la production à grand volume.
Complexité Accrue du Système
Les systèmes de livraison d'énergie RF nécessitent des réseaux d'adaptation d'impédance sophistiqués pour fonctionner efficacement. Cela rend l'équipement plus complexe et généralement plus coûteux que son homologue CC.
L'Alternative : La Pulvérisation Cathodique Réactive
Une méthode alternative pour créer des films d'oxyde est la pulvérisation cathodique CC réactive. Dans ce processus, une cible métallique conductrice est pulvérisée dans une chambre à vide contenant un mélange de gaz argon et d'oxygène. Les atomes métalliques pulvérisés réagissent avec l'oxygène pendant leur trajet vers le substrat, formant un film d'oxyde.
Ceci peut atteindre des taux de dépôt plus élevés, mais nécessite souvent un contrôle de processus plus complexe pour obtenir la stœchiométrie de film désirée.
Faire le Bon Choix pour Votre Objectif
La décision d'utiliser la pulvérisation cathodique RF dépend de vos exigences matérielles et de vos objectifs de production.
- Si votre objectif principal est un film d'oxyde stœchiométrique de haute pureté : La pulvérisation cathodique RF à partir d'une cible d'oxyde céramique est la méthode la plus directe et la plus fiable.
- Si votre objectif principal est le taux de dépôt le plus élevé possible pour un oxyde : La pulvérisation cathodique CC réactive à partir d'une cible métallique est une alternative solide, à condition que vous puissiez contrôler précisément l'atmosphère de gaz réactif.
- Si votre objectif principal est de déposer un film conducteur (métal ou oxyde conducteur) : La pulvérisation cathodique magnétron CC standard est le choix le plus rapide, le plus efficace et le plus rentable.
En fin de compte, comprendre la nature électrique de votre matériau cible est la clé pour sélectionner la technique de pulvérisation cathodique la plus efficace pour votre application.
Tableau Récapitulatif :
| Caractéristique | Pulvérisation Cathodique RF | Pulvérisation Cathodique CC (pour oxydes) |
|---|---|---|
| Matériau Cible | Oxydes Isolants (ex: Al2O3, SiO2) | Métaux Conducteurs |
| Mécanisme de Processus | Champ RF alternatif neutralise la charge de surface | La tension CC nécessite une cible conductrice |
| Qualité du Film | Haute pureté, excellente stœchiométrie, forte adhérence | N/A (Le processus échoue) |
| Cas d'Utilisation Principal | Films diélectriques/oxydes de haute qualité pour l'optique, les semi-conducteurs | Films métalliques conducteurs |
| Taux de Dépôt | Inférieur | Supérieur (pour cibles conductrices) |
Besoin de déposer des films d'oxyde de haute pureté avec un contrôle précis ? KINTEK se spécialise dans les équipements de laboratoire avancés, y compris les systèmes de pulvérisation cathodique RF, pour vous aider à obtenir une qualité de film supérieure pour vos applications dans les semi-conducteurs, l'optique ou la recherche. Nos experts peuvent vous aider à choisir la bonne technique de pulvérisation cathodique pour vos besoins spécifiques en films d'oxyde. Contactez-nous dès aujourd'hui pour discuter de votre projet et découvrir comment nos solutions peuvent améliorer les capacités de votre laboratoire !

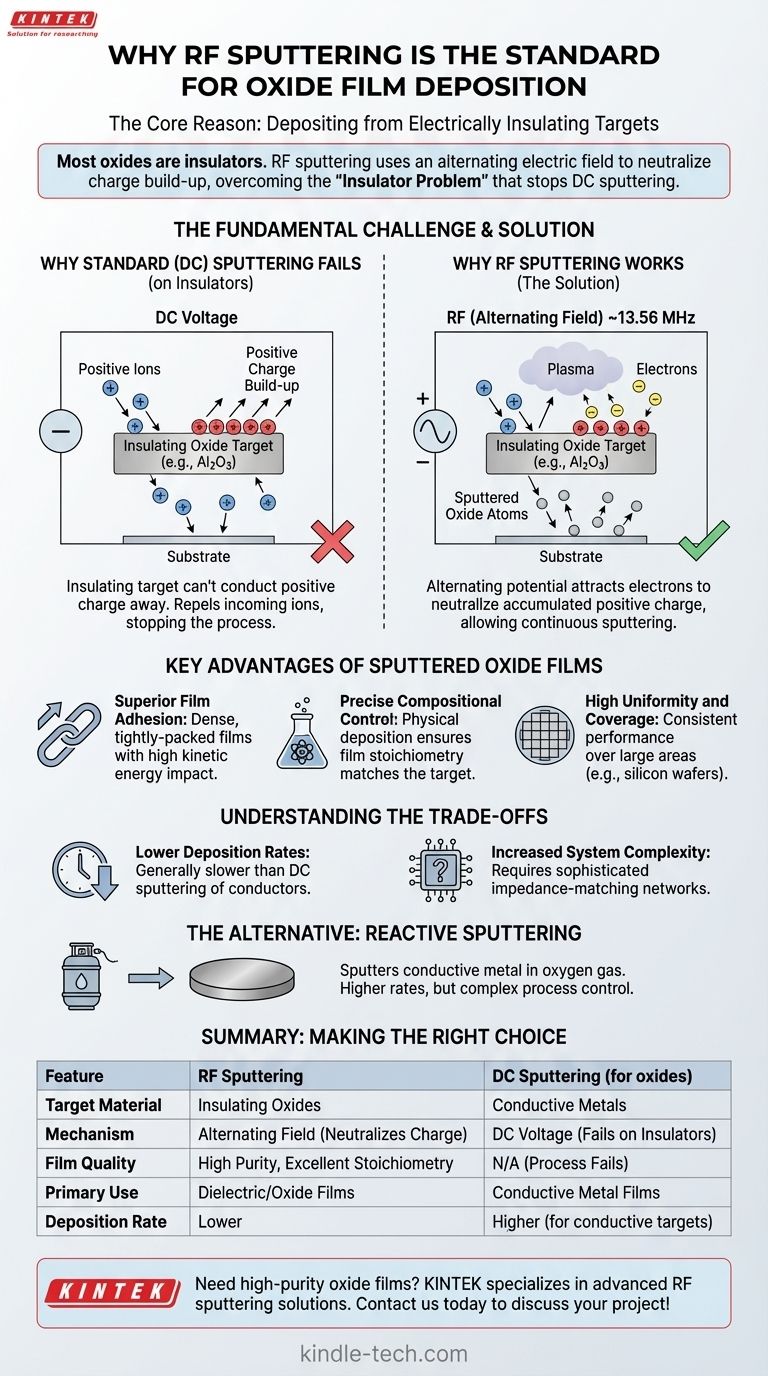

Guide Visuel
