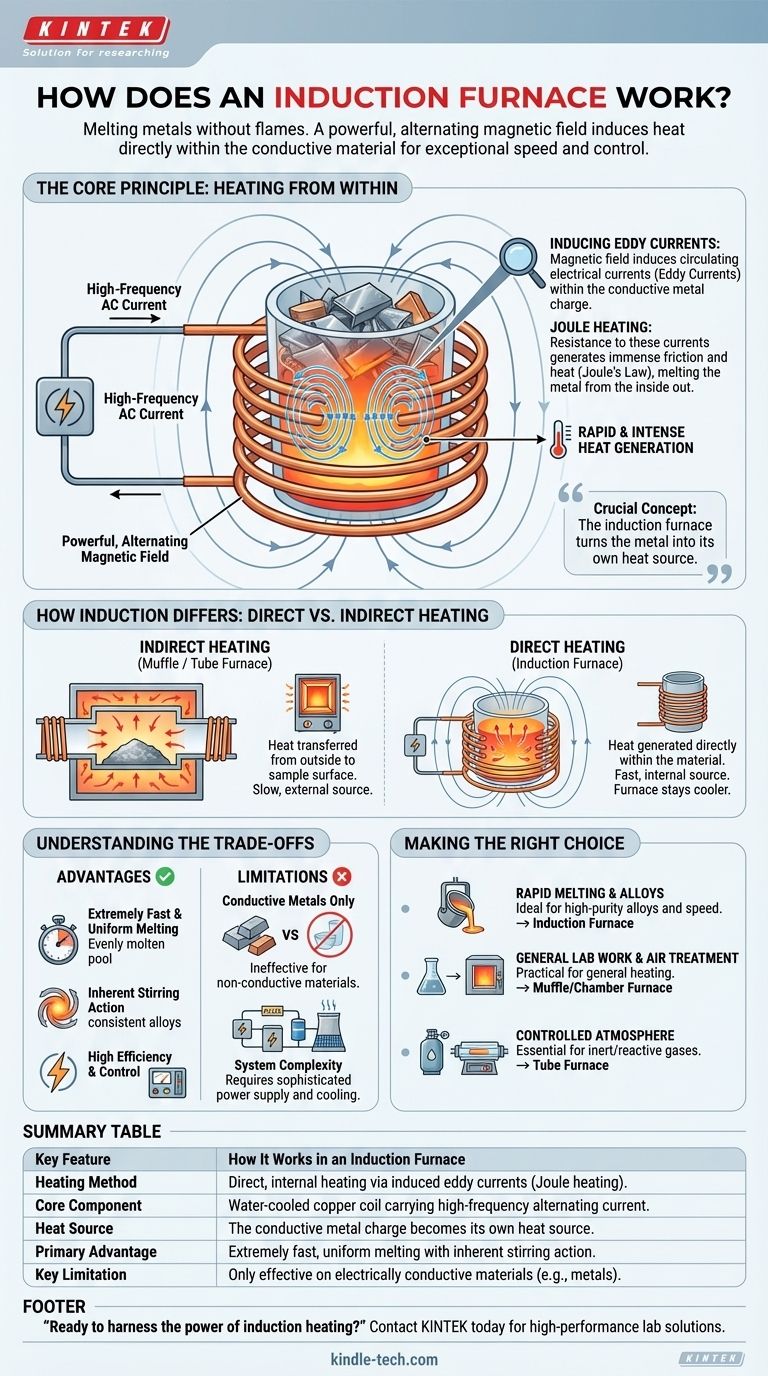

Un four à induction fonctionne en transformant l'énergie électrique en chaleur par induction électromagnétique.Plus précisément, un four à induction à moyenne fréquence convertit le courant alternatif (CA) triphasé en courant continu (CC), qui est ensuite inversé en un courant alternatif à moyenne fréquence réglable.Ce courant traverse un condensateur et une bobine d'induction, créant ainsi un champ magnétique de haute densité.Lorsqu'un matériau métallique est placé dans la bobine, le champ magnétique induit des courants de Foucault dans le métal, ce qui génère de la chaleur en raison de la résistance du métal à ces courants.Ce processus est très efficace et permet un contrôle précis de la température, ce qui le rend idéal pour la fusion et le chauffage des métaux dans les applications industrielles.
Les points clés expliqués :
-
Conversion de la fréquence électrique en fréquence moyenne :
- Le four à induction commence par convertir la fréquence du courant alternatif triphasé en courant continu.Cette conversion est généralement réalisée à l'aide d'un redresseur.Le courant continu est ensuite inversé en courant alternatif, mais à une fréquence moyenne (allant de quelques centaines de Hz à plusieurs kHz).Cette conversion est cruciale car les courants de moyenne fréquence sont plus efficaces pour induire des courants de Foucault dans les métaux.
-
Rôle de la bobine d'induction et du condensateur :
- Le courant alternatif de moyenne fréquence circule dans une bobine d'induction, souvent constituée d'un tube de cuivre pour résister à des courants élevés.La bobine est associée à un condensateur pour former un circuit résonant.Cette configuration garantit que le courant oscille à la fréquence souhaitée, créant ainsi un champ magnétique puissant et constant.
-
Génération de lignes de force magnétiques :
- Lorsque le courant circule dans la bobine d'induction, il génère des lignes de force magnétiques de haute densité.Ces lignes magnétiques sont concentrées à l'intérieur de la bobine et s'étendent dans l'espace où le matériau métallique est placé.La force et la densité de ces lignes magnétiques sont essentielles pour un chauffage efficace.
-
Induction de courants de Foucault :
- Lorsqu'un matériau métallique est placé dans la bobine d'induction, le champ magnétique alternatif induit des courants de Foucault dans le métal.Ces courants de Foucault circulent en boucle fermée à l'intérieur du métal, en suivant le chemin de moindre résistance.L'ampleur des courants de Foucault dépend de la conductivité électrique du matériau et de la fréquence du champ magnétique.
-
Production de chaleur par résistance :
- Les courants de Foucault rencontrent une résistance lorsqu'ils traversent le métal, ce qui provoque un échauffement de ce dernier.Ce phénomène est connu sous le nom d'échauffement Joule.La chaleur générée est proportionnelle au carré du courant et à la résistance du matériau.Comme les courants de Foucault sont concentrés près de la surface du métal (phénomène appelé effet de peau), le chauffage est plus intense sur les couches extérieures.
-
Avantages des fours à induction à moyenne fréquence :
- Les fours à induction à moyenne fréquence, tels que ceux utilisant des four à induction IGBT offrent plusieurs avantages.Elles permettent un contrôle précis de la température, un chauffage rapide et une grande efficacité énergétique.En outre, ils produisent une pollution minimale et conviennent à une large gamme de métaux, notamment l'acier, le cuivre et l'aluminium.
-
Applications des fours à induction :
- Les fours à induction sont largement utilisés dans l'industrie pour fondre, chauffer et affiner les métaux.Ils sont particulièrement utiles dans les fonderies, où ils servent à faire fondre les métaux pour le moulage.Ils sont également utilisés dans les processus de traitement thermique, tels que la trempe et le recuit, en raison de leur capacité à fournir un chauffage uniforme et contrôlé.
En résumé, un four à induction fonctionne en convertissant l'énergie électrique en un champ magnétique, qui induit des courants de Foucault dans un métal, générant de la chaleur par résistance.Ce processus est efficace, contrôlable et respectueux de l'environnement, ce qui en fait la pierre angulaire des processus métallurgiques modernes.
Tableau récapitulatif :
| Aspect clé | Description de l'aspect clé |
|---|---|
| Conversion énergétique | Convertit le courant alternatif triphasé en courant continu, puis en courant alternatif à moyenne fréquence pour un chauffage efficace. |
| Bobine d'induction et condensateur | Forme un circuit résonnant pour créer un champ magnétique fort et constant. |
| Courants de Foucault | Induit dans le métal par le champ magnétique, générant de la chaleur par résistance. |
| Production de chaleur | Le chauffage par effet Joule se produit lorsque les courants de Foucault rencontrent une résistance dans le métal. |
| Avantages | Contrôle précis, chauffage rapide, efficacité énergétique et pollution minimale. |
| Applications | Utilisé dans les fonderies pour la fusion des métaux et les processus de traitement thermique comme le recuit. |
