À la base, le terme Dépôt Chimique en Phase Vapeur (CVD) désigne à la fois un processus et la famille d'instruments conçus pour l'exécuter. Les trois principaux types d'instruments sont les systèmes standard de Dépôt Chimique en Phase Vapeur (CVD), qui utilisent l'énergie thermique, et les systèmes plus avancés comme le CVD assisté par plasma (PECVD) et le CVD à plasma couplé par induction (ICPCVD), qui utilisent le plasma pour réduire la température requise.
Bien qu'il existe différents instruments CVD, ils partagent tous le même objectif fondamental : faire réagir des gaz précurseurs sur la surface d'un substrat pour faire croître un film solide de haute qualité. La principale différence entre les instruments réside dans la manière dont ils fournissent l'énergie nécessaire pour déclencher cette réaction chimique – qu'il s'agisse de chaleur élevée, de plasma ou d'autres sources.
Le principe fondamental : Comment fonctionne tout CVD
Chaque instrument CVD, quel que soit son type spécifique, facilite une séquence précise d'événements pour construire une couche de film mince, couche par couche. Ce processus est fondamentalement une question de réactions chimiques contrôlées sur une surface.
Étape 1 : Introduction des réactifs
Le processus commence par l'introduction de gaz précurseurs soigneusement mesurés dans une chambre à vide. Ces gaz contiennent les éléments chimiques qui formeront finalement le film solide.
Étape 2 : Transport vers le substrat
Une fois à l'intérieur de la chambre, ces gaz se déplacent – par diffusion et convection – vers le matériau cible, connu sous le nom de substrat. C'est la surface sur laquelle le film sera déposé.
Étape 3 : La réaction chimique
Les gaz réactifs s'adsorbent à la surface du substrat. Avec une énergie suffisante, ils subissent une réaction chimique qui forme le matériau solide désiré directement sur la surface et produit des sous-produits gazeux.
Étape 4 : Élimination des sous-produits
Ces sous-produits volatils se détachent (désorbent) de la surface et sont pompés hors de la chambre de réaction, ne laissant derrière eux que le film pur et solide.
Comprendre les principaux types d'instruments
Le facteur principal différenciant les instruments CVD est la méthode utilisée pour fournir l'énergie nécessaire à la réaction de surface. Ce choix a des implications significatives pour les conditions du processus et les matériaux de substrat appropriés.
CVD thermique standard
C'est la méthode fondamentale. Elle repose exclusivement sur des températures élevées, généralement entre 850 et 1100°C, pour donner aux gaz précurseurs suffisamment d'énergie pour réagir sur le substrat. Sa simplicité la rend robuste pour les matériaux qui peuvent supporter la chaleur.
CVD assisté par plasma (PECVD)
Cet instrument utilise un champ électrique pour générer du plasma, un gaz ionisé. Le plasma à haute énergie transfère de l'énergie aux gaz précurseurs, permettant à la réaction chimique de se produire à des températures beaucoup plus basses que dans le CVD thermique standard.
CVD à plasma couplé par induction (ICPCVD)
L'ICPCVD est un type de PECVD plus avancé. Il utilise l'induction électromagnétique pour créer un plasma de très haute densité sans contact direct avec les électrodes. Cela offre un contrôle encore plus grand sur les propriétés et l'uniformité du film.
Les compromis critiques du CVD
Comprendre les avantages et les limites du processus CVD est essentiel pour déterminer son adéquation à une application spécifique.
L'avantage : Films de haute qualité et polyvalents
Le CVD est réputé pour produire des films exceptionnellement purs, denses et bien cristallisés. Il permet un contrôle précis de la composition chimique, de la structure et de l'épaisseur du film. De plus, sa capacité "enveloppante" le rend excellent pour le revêtement uniforme de formes complexes et tridimensionnelles.
La limitation : Températures de processus élevées
Le principal inconvénient du CVD thermique standard est sa dépendance à une chaleur extrême. De nombreux matériaux de substrat potentiels, tels que les polymères ou certains composants électroniques, ne peuvent tout simplement pas supporter des températures de 850°C ou plus sans être endommagés ou détruits.
La solution : Méthodes à énergie améliorée
Cette limitation de température est la force motrice derrière le développement d'instruments comme le PECVD et l'ICPCVD. En utilisant le plasma pour fournir l'énergie de réaction, ces systèmes réalisent un dépôt de film de haute qualité à des températures significativement plus basses, élargissant la gamme de substrats compatibles.
Faire le bon choix pour votre objectif
Le choix de l'instrument CVD approprié dépend entièrement des exigences de votre substrat et des caractéristiques souhaitées du film final.
- Si votre objectif principal est le dépôt sur un substrat sensible à la chaleur : Une méthode à énergie améliorée comme le PECVD est nécessaire pour éviter d'endommager votre matériau.
- Si votre objectif principal est une pureté maximale du film sur un matériau robuste (comme le silicium) : Le CVD thermique standard est souvent le choix le plus simple et le plus efficace.
- Si votre objectif principal est un contrôle précis et une uniformité pour des applications avancées : Un système sophistiqué comme l'ICPCVD offre le plus haut niveau de contrôle du processus.
En fin de compte, choisir le bon instrument consiste à faire correspondre la source d'énergie aux limites thermiques de votre substrat et aux exigences de performance de votre application.
Tableau récapitulatif :
| Type d'instrument | Source d'énergie | Température typique | Avantage clé |
|---|---|---|---|
| CVD thermique standard | Chaleur élevée | 850-1100°C | Simplicité, haute pureté sur matériaux robustes |
| CVD assisté par plasma (PECVD) | Plasma | Températures plus basses | Revêtement de substrats sensibles à la chaleur |
| CVD à plasma couplé par induction (ICPCVD) | Plasma haute densité | Températures plus basses | Contrôle supérieur et uniformité du film |
Prêt à trouver l'instrument CVD parfait pour votre application ?
KINTEK est spécialisé dans les équipements et consommables de laboratoire, répondant aux besoins des laboratoires. Nos experts peuvent vous aider à sélectionner le système idéal – qu'il s'agisse d'un CVD thermique robuste pour des films de haute pureté ou d'un PECVD avancé pour des substrats délicats – garantissant que vous atteignez la qualité de film et les performances que votre recherche exige.
Contactez-nous dès aujourd'hui pour une consultation personnalisée et découvrez comment KINTEK peut améliorer vos processus de dépôt !

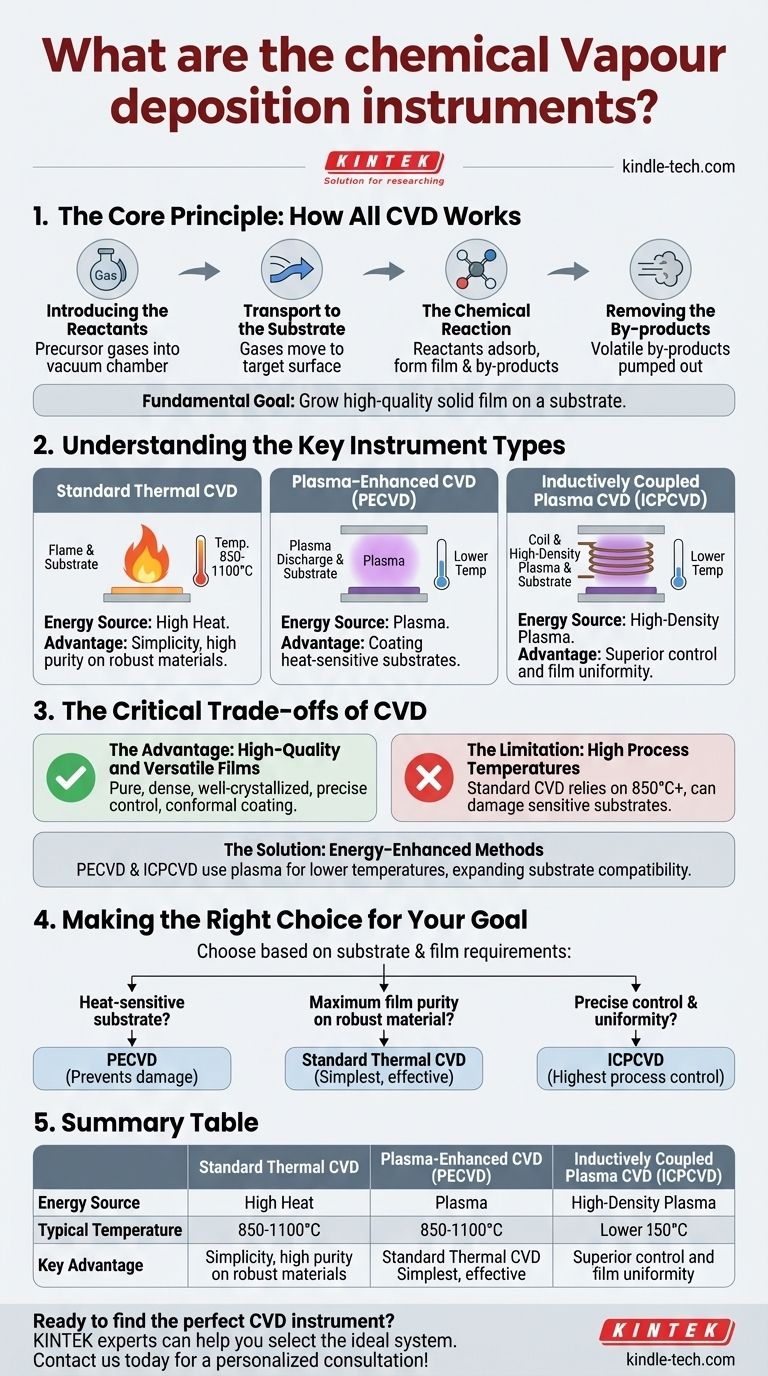

Guide Visuel
