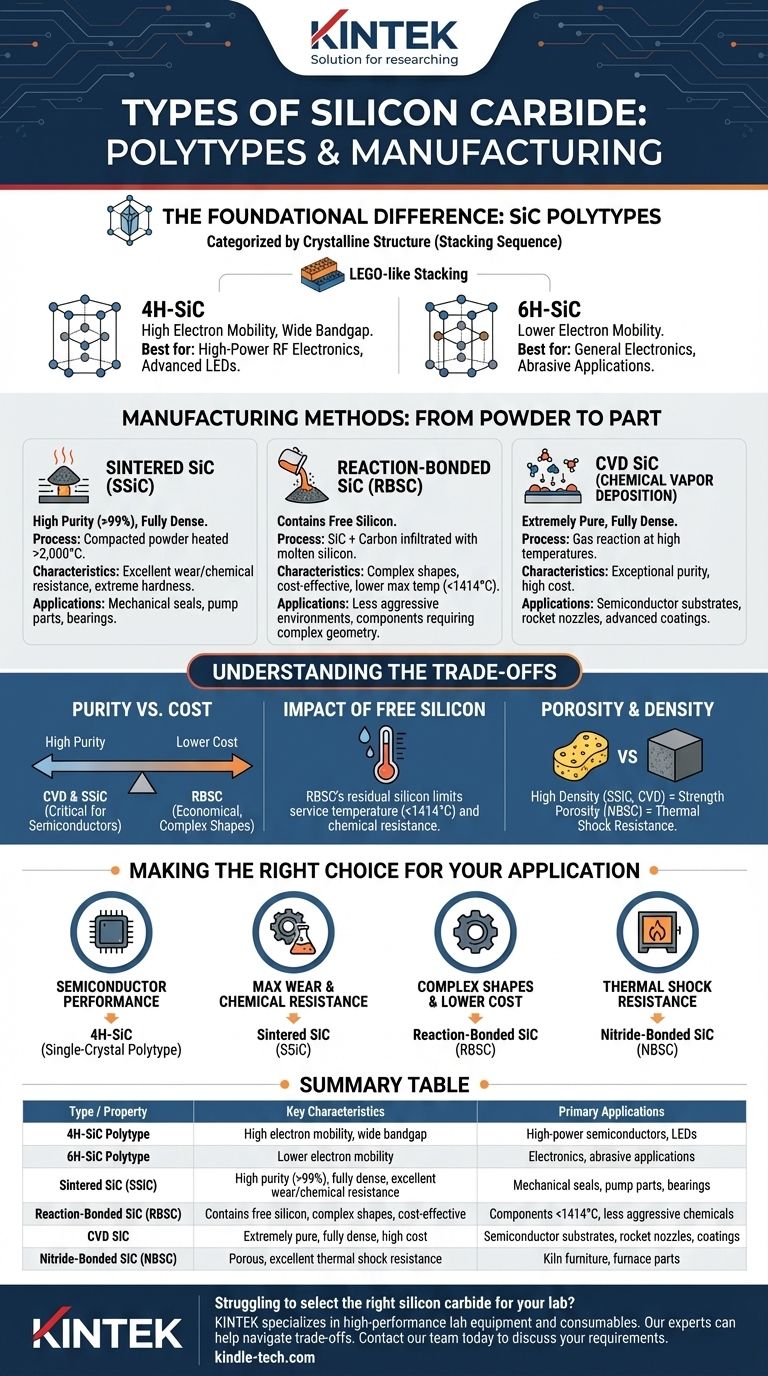

Quels sont les différents types de carbure de silicium ? Un guide des polytypes, de la fabrication et des applications

Fondamentalement, le carbure de silicium (SiC) est classé de deux manières principales : par sa structure cristalline, connue sous le nom de polytypes (comme 4H-SiC et 6H-SiC), et par son procédé de fabrication, qui donne des formes comme le SiC fritté, le SiC lié par réaction et le SiC CVD. Ces distinctions sont cruciales car elles dictent les propriétés finales du matériau, de la conductivité électrique à la résistance mécanique et à la stabilité thermique.

Comprendre les types de carbure de silicium ne consiste pas à mémoriser des noms ; il s'agit d'associer une méthode de fabrication et une structure cristalline spécifiques à un résultat souhaité. Le bon choix pour une pièce de pompe soumise à une forte usure est fondamentalement différent de celui nécessaire pour un semi-conducteur avancé.

La différence fondamentale : les polytypes de SiC

La distinction la plus fondamentale dans le carbure de silicium réside dans sa structure cristalline. Bien que chimiquement identiques (un atome de silicium, un atome de carbone), la manière dont ces atomes sont empilés en couches peut varier.

Qu'est-ce qu'un polytype ?

Un polytype fait référence à l'une des nombreuses séquences d'empilement possibles des bicouches Si-C. Considérez cela comme l'empilement de blocs LEGO : vous pouvez les empiler directement les uns sur les autres ou les décaler selon différents motifs répétitifs.

Ces différents motifs donnent des matériaux aux propriétés électroniques distinctes, même si leurs propriétés mécaniques et thermiques restent globalement similaires.

Polytypes courants : 4H-SiC et 6H-SiC

Bien qu'il existe plus de 250 polytypes, deux dominent les applications commerciales, en particulier dans l'électronique : le 4H-SiC et le 6H-SiC. Le nombre fait référence au nombre de couches dans la séquence d'empilement répétitive.

La différence clé entre eux est la mobilité des électrons. Le 4H-SiC permet aux électrons de se déplacer beaucoup plus librement, ce qui en fait le choix préféré pour les dispositifs électroniques haute fréquence et haute puissance.

Pourquoi les polytypes sont importants pour l'électronique

Le polytype spécifique détermine la bande interdite et la mobilité des électrons du matériau, qui sont cruciales pour les performances des semi-conducteurs. C'est pourquoi les substrats pour les LED avancées ou les transistors de puissance sont fabriqués à partir d'un polytype monocristallin spécifique et soigneusement cultivé, comme le 4H-SiC.

Méthodes de fabrication : de la poudre à la pièce

Pour la plupart des applications mécaniques, thermiques et structurelles, la méthode de fabrication est la classification la plus importante. Ce processus dicte la pureté, la densité et la résistance finale du matériau.

Carbure de silicium fritté (SSiC)

Le SiC fritté est produit en compactant de la poudre de SiC fine à des températures très élevées (supérieures à 2 000 °C) jusqu'à ce que les particules fusionnent.

Cette méthode produit un matériau extrêmement pur (>99 %) et dense avec une superbe résistance, dureté et résistance à la corrosion. Il est souvent utilisé pour des applications exigeantes telles que les joints de pompe, les roulements et les composants de vannes.

Carbure de silicium lié par réaction (RBSC)

Également connu sous le nom de SiC infiltré de silicium (SiSiC), ce type est fabriqué en mélangeant de la poudre de SiC avec du carbone, puis en l'infiltrant avec du silicium fondu. Le silicium réagit avec le carbone pour former davantage de SiC, qui lie les particules d'origine.

Le produit final contient un réseau de SiC avec une certaine quantité de silicium libre, non réagi (généralement 8 à 15 %). Cela le rend légèrement moins robuste à des températures très élevées, mais permet la création de formes complexes avec un retrait minimal, souvent à un coût inférieur à celui du SSiC.

SiC par dépôt chimique en phase vapeur (CVD)

Ce processus implique la réaction de gaz à haute température pour déposer une couche de carbure de silicium extrêmement pur sur une surface.

Le SiC CVD est théoriquement dense et exceptionnellement pur, ce qui le rend idéal pour les revêtements sur les tuyères de moteurs de fusée ou pour la production de substrats pour l'industrie des semi-conducteurs. C'est généralement la méthode de fabrication la plus coûteuse.

Comprendre les compromis

Choisir le bon type de SiC nécessite de comprendre les compromis inhérents entre les différents procédés de fabrication. Aucun type n'est le meilleur pour toutes les situations.

Pureté contre coût

Le SiC CVD et le SiC fritté offrent la plus haute pureté, ce qui est essentiel pour les applications de semi-conducteurs et les environnements chimiques extrêmes. Cette pureté a un coût important.

Le SiC lié par réaction est une alternative plus économique, mais ses performances sont limitées par la présence de silicium libre.

L'impact du silicium libre

Le silicium résiduel dans le RBSC est son principal compromis. Le silicium fond à environ 1 414 °C, limitant la température de service maximale des pièces RBSC bien en dessous de celle du SSiC pur. Ce silicium libre est également plus susceptible aux attaques chimiques que le SiC lui-même.

Porosité et densité

Une densité élevée est directement liée à une résistance mécanique élevée et à l'imperméabilité. Le SSiC et le SiC CVD sont des matériaux entièrement denses.

D'autres formes, comme le SiC lié au nitrure (NBSC), présentent une porosité intentionnelle, ce qui améliore la résistance aux chocs thermiques mais réduit la résistance globale, les rendant adaptés aux meubles de four et aux pièces de four.

Faire le bon choix pour votre application

Votre sélection finale dépend entièrement de votre objectif d'ingénierie principal.

• Si votre objectif principal est la performance des semi-conducteurs : Vous aurez besoin d'un polytype monocristallin spécifique, généralement le 4H-SiC, cultivé en plaquette pour des dispositifs tels que les LED et l'électronique de puissance.
• Si votre objectif principal est la résistance maximale à l'usure et aux produits chimiques : Choisissez un matériau dense et de haute pureté comme le SiC fritté (SSiC) pour les composants tels que les joints mécaniques et les pièces de pompe.
• Si votre objectif principal est de créer des formes complexes à moindre coût : Le SiC lié par réaction (RBSC) est un excellent choix, à condition que la température et l'environnement chimique de votre application puissent tolérer la présence de silicium libre.
• Si votre objectif principal est la résistance aux chocs thermiques dans les fours : Un matériau lié comme le SiC lié au nitrure (NBSC) offre souvent le meilleur équilibre de propriétés pour les applications telles que les supports d'éléments chauffants.

En comprenant ces différences fondamentales, vous pouvez sélectionner avec confiance le type précis de carbure de silicium conçu pour répondre à vos objectifs techniques et économiques spécifiques.

Tableau récapitulatif :

Type / Propriété	Caractéristiques principales	Applications principales
Polytype 4H-SiC	Haute mobilité des électrons, large bande interdite	Semi-conducteurs de puissance, LED
Polytype 6H-SiC	Mobilité des électrons plus faible	Électronique, applications abrasives
SiC Fritté (SSiC)	Haute pureté (>99 %), entièrement dense, excellente résistance à l'usure/chimique	Joints mécaniques, pièces de pompe, roulements
SiC Lié par Réaction (RBSC)	Contient du silicium libre, formes complexes, économique	Composants où la température <1414°C, produits chimiques moins agressifs
SiC CVD	Extrêmement pur, entièrement dense, coût élevé	Substrats de semi-conducteurs, tuyères de fusée, revêtements
SiC Lié au Nitrure (NBSC)	Poreux, excellente résistance aux chocs thermiques	Meubles de four, pièces de four
