L'exemple le plus courant de système de contrôle de la température est le thermostat de votre maison. Il exécute une boucle simple mais essentielle : il mesure la température ambiante actuelle, la compare à la température que vous avez définie (le « point de consigne »), et allume ou éteint votre four ou votre climatiseur pour combler l'écart entre les deux. Ce même principe fondamental s'applique aux appareils, du four de cuisine au chauffe-eau.
Un système de contrôle de la température n'est pas un composant unique, mais un processus en boucle fermée. Sa fonction principale est de mesurer continuellement une température, de la comparer à un point de consigne souhaité et de contrôler un dispositif de sortie pour corriger tout écart.
L'anatomie d'un système de contrôle
Pour comprendre comment fonctionnent ces systèmes, il est préférable de les décomposer en leurs trois composantes essentielles. Nous pouvons utiliser un système de chauffage domestique comme guide.
Le Capteur (Les « Yeux »)
Le capteur est la partie du système qui recueille des informations sur l'environnement.
Dans un thermostat domestique, il s'agit généralement d'une thermistance ou d'un thermocouple. Son seul travail est de mesurer avec précision la température ambiante de l'air et de convertir cette mesure en un signal électrique.
Le Contrôleur (Le « Cerveau »)
Le contrôleur est le centre de prise de décision du système.
Il reçoit le signal électrique du capteur et compare cette valeur au point de consigne que vous avez programmé. Le résultat de cette comparaison est ce que les ingénieurs appellent l'erreur — la différence entre l'endroit où vous êtes et l'endroit où vous voulez être.
L'Élément de Contrôle (Les « Mains »)
En fonction de l'erreur calculée par le contrôleur, l'élément de contrôle agit.
Pour un four, le contrôleur envoie un signal pour ouvrir une vanne de gaz et activer un allumeur. Pour un climatiseur, il active le compresseur et le ventilateur. Cet élément manipule directement l'environnement pour amener la température vers le point de consigne.
Comprendre les Modes de Contrôle
Tous les contrôleurs ne prennent pas leurs décisions de la même manière. La stratégie utilisée par un contrôleur, connue sous le nom de « mode de contrôle », a un impact significatif sur sa précision et son efficacité.
Contrôle Marche/Arrêt (L'Interrupteur Simple)
C'est le mode de contrôle le plus basique, utilisé dans la plupart des thermostats domestiques et des chauffe-eau.
La logique est simple : si la température est inférieure au point de consigne, le chauffage est à 100 % activé. Une fois qu'elle dépasse le point de consigne, le chauffage est à 100 % désactivé. Il est peu coûteux et fiable, mais peut entraîner des fluctuations de température.
Contrôle Proportionnel (Le Variateur)
Une approche plus sophistiquée est le contrôle proportionnel, courant dans les processus industriels.
Au lieu d'être complètement allumé ou éteint, la sortie de l'élément de contrôle est proportionnelle à l'erreur. Si la température est très éloignée du point de consigne, le chauffage fonctionne à pleine puissance. À mesure qu'elle s'en rapproche, la puissance est progressivement réduite, permettant une approche beaucoup plus douce de la température cible.
Contrôle PID (Le Cerveau Prédictif)
La référence pour les applications de haute précision (comme les fours de laboratoire ou la fabrication) est le contrôle PID (Proportionnel-Intégral-Dérivé).
Cette méthode avancée ne prend pas seulement en compte l'erreur actuelle (Proportionnel), mais considère également l'erreur passée accumulée (Intégral) et prédit le taux de changement futur (Dérivé). Cela lui permet d'effectuer des corrections incroyablement rapides et précises, évitant le dépassement et maintenant une température très stable.
Pièges Courants et Considérations
La mise en œuvre d'un système de contrôle implique des compromis qu'il est essentiel de comprendre.
Latence du Système (Hystérésis)
Un simple contrôleur marche/arrêt ne s'éteint pas instantanément lorsque la température atteint 21 °C et ne se rallume pas à 20,9 °C. Cette commutation rapide, ou « cyclage », détruirait rapidement l'équipement.
Les contrôleurs intègrent une bande morte, ou hystérésis, pour éviter cela. Par exemple, le chauffage pourrait s'allumer à 20 °C et ne s'éteindre qu'à 22 °C, créant une plage de fonctionnement stable et évitant une usure inutile.
Le Placement du Capteur est Crucial
Un système de contrôle n'est aussi bon que les informations qu'il reçoit.
Placer un thermostat en plein soleil, près d'une fenêtre exposée aux courants d'air ou à côté d'un appareil dégageant de la chaleur fournira de fausses lectures. Cela oblige le système à fonctionner incorrectement, gaspillant de l'énergie et ne parvenant pas à atteindre la température souhaitée dans l'espace de vie réel.
Dépassement et Sous-dépassement
La principale faiblesse du contrôle simple marche/arrêt est le dépassement. Parce qu'un four reste chaud pendant un certain temps après son arrêt, il continuera à chauffer l'air, faisant dépasser la température ambiante du point de consigne. Le contrôle proportionnel et PID est spécifiquement conçu pour minimiser ou éliminer cet effet.
Faire le Bon Choix pour Votre Objectif
Le bon type de système de contrôle de la température dépend entièrement des exigences de la tâche.
- Si votre objectif principal est la simplicité et le faible coût : Un contrôleur marche/arrêt de base, comme un thermostat résidentiel, est le choix le plus pratique et le plus fiable.
- Si votre objectif principal est une température stable et constante : Le contrôle proportionnel est nécessaire pour lisser les fluctuations inhérentes aux systèmes marche/arrêt.
- Si votre objectif principal concerne des processus industriels de haute précision : Un contrôleur PID correctement réglé est la norme de l'industrie pour sa précision et sa réactivité inégalées.
En comprenant ces principes fondamentaux, vous pouvez analyser, dépanner ou sélectionner efficacement le bon système de contrôle pour toute application.
Tableau Récapitulatif :
| Mode de Contrôle | Idéal Pour | Caractéristique Clé |
|---|---|---|
| Contrôle Marche/Arrêt | CVC domestique, Chauffe-eau | Simple, rentable, mais peut provoquer des fluctuations de température |
| Contrôle Proportionnel | Processus Industriels | Fonctionnement plus fluide en ajustant la puissance proportionnellement à l'erreur |
| Contrôle PID | Laboratoires, Fabrication de Haute Précision | Précision maximale ; utilise des algorithmes prédictifs pour éviter le dépassement |
Besoin d'un Contrôle de Température Précis pour Votre Laboratoire ?
Comprendre le bon système de contrôle est la première étape. Le mettre en œuvre est la suivante. KINTEK est spécialisé dans les équipements de laboratoire haute performance dotés de systèmes de contrôle de température avancés, y compris des fours et étuves à contrôle PID, conçus pour la fiabilité et la précision dans les environnements exigeants.
Nous fournissons :
- Conseils d'Experts : Aide à choisir le mode de contrôle parfait (Marche/Arrêt, Proportionnel ou PID) pour votre application spécifique.
- Équipement Fiable : Fours de laboratoire, étuves et incubateurs durables construits pour une gestion thermique précise.
- Support Continu : Assurez-vous que vos systèmes fonctionnent à des performances optimales.
Discutons des besoins de contrôle de température de votre laboratoire. Contactez nos experts dès aujourd'hui pour trouver la solution idéale pour vos processus de recherche ou de contrôle qualité.

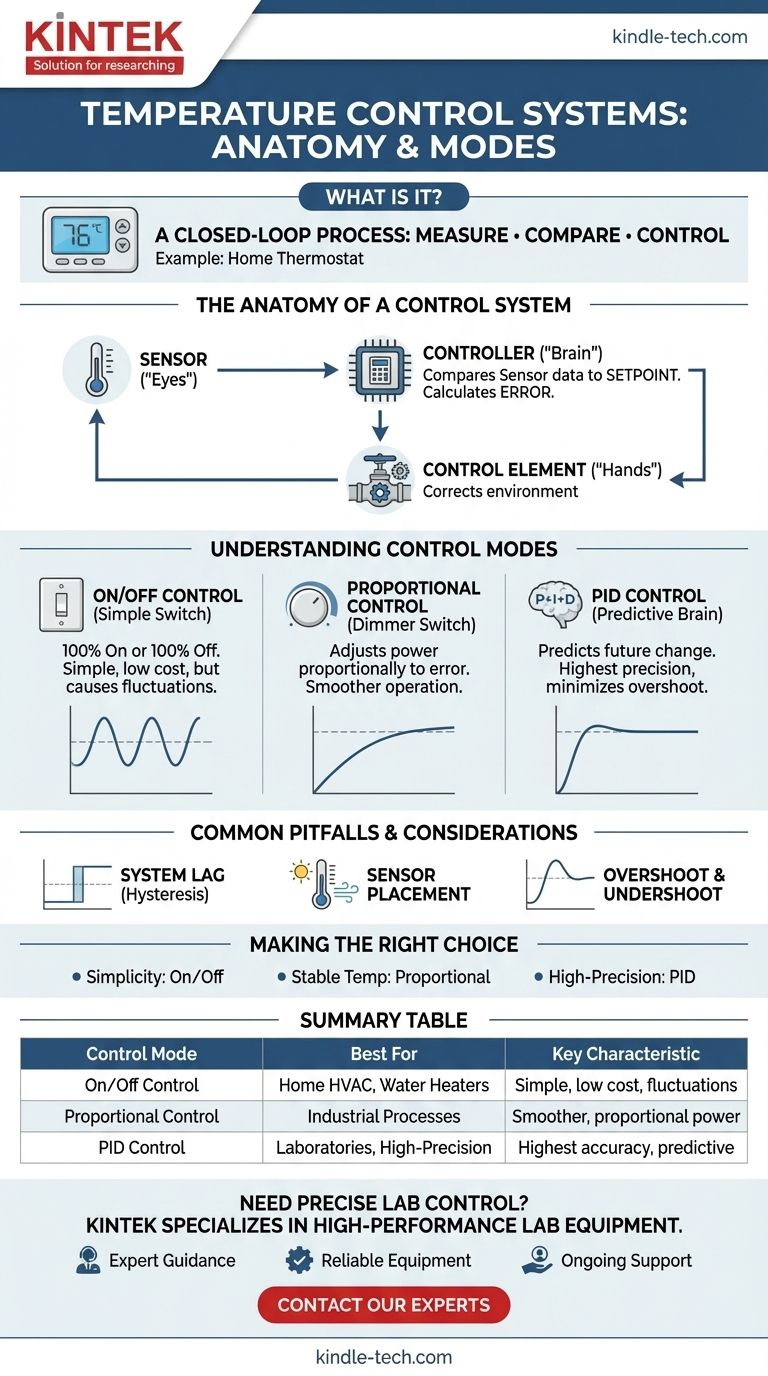

Guide Visuel
