Essentiellement, l'eau est utilisée dans un four à induction dans un but unique et critique : refroidir la bobine d'induction et les composants de distribution d'énergie. Sans un flux continu d'eau de refroidissement, les immenses courants électriques utilisés pour générer la chaleur de fusion provoqueraient rapidement la surchauffe et la destruction de la bobine de cuivre du four.
Le principal malentendu est que l'eau est impliquée dans le processus de fusion. En réalité, l'eau agit comme un système d'évacuation de la chaleur, gérant la chaleur résiduelle massive générée par les composants électriques, qui est un sous-produit inévitable du processus d'induction.
Le principe fondamental : la chaleur là où vous la voulez, et là où vous ne la voulez pas
Pour comprendre le besoin d'eau, vous devez d'abord distinguer la chaleur intentionnelle et la chaleur indésirable générées au sein d'un système de four à induction.
Comment fonctionne le chauffage par induction
Un four à induction fonctionne en faisant passer un courant alternatif très élevé à travers une grande bobine de cuivre. Cela crée un champ magnétique puissant et rapidement changeant autour de la bobine.
Lorsque des matériaux conducteurs, comme de la ferraille, sont placés à l'intérieur de ce champ, le champ magnétique induit de forts courants électriques (appelés courants de Foucault) à l'intérieur du métal lui-même. La résistance du métal à ces courants de Foucault génère une chaleur extrême, le faisant fondre.
La source de chaleur indésirable : la bobine
Le même principe qui chauffe le métal s'applique également, à un degré moindre, à la bobine de cuivre. Bien que le cuivre soit un excellent conducteur, il possède toujours une certaine résistance électrique.
La quantité massive de courant circulant à travers la bobine génère une quantité significative de "chaleur perdue" due à cette résistance. Si cette chaleur n'est pas évacuée en continu, la température de la bobine augmentera de manière incontrôlable.
Pourquoi la bobine tombe en panne sans refroidissement
La bobine de cuivre est le cœur du four. Si sa température monte trop haut, elle se ramollira, se déformera sous les forces magnétiques et finira par fondre.
Cela entraînerait une défaillance catastrophique du four, pouvant provoquer un court-circuit et créer un grave danger pour la sécurité. Le refroidissement par eau est la mesure active qui empêche que cela ne se produise.
L'eau comme liquide de refroidissement idéal
L'eau est choisie comme fluide de refroidissement pour plusieurs raisons pratiques et scientifiques. C'est le composant essentiel qui permet au four de fonctionner en toute sécurité et en continu à haute puissance.
Haute capacité thermique
L'eau a une très haute capacité thermique spécifique, ce qui signifie qu'elle peut absorber une grande quantité d'énergie thermique sans augmentation significative de sa propre température. Cela la rend extrêmement efficace pour transférer la chaleur loin de la bobine.
Circulation constante
L'eau dans un four à induction n'est pas statique. Elle est constamment circulée par de puissantes pompes à travers des passages creux à l'intérieur de la bobine de cuivre et des câbles d'alimentation.
L'eau absorbe la chaleur du cuivre, s'écoule vers un échangeur de chaleur externe ou une tour de refroidissement où elle libère la chaleur dans l'atmosphère, puis est pompée vers le four pour répéter le cycle.
L'importance de la pureté de l'eau
Les systèmes industriels utilisent presque toujours de l'eau déionisée ou distillée, et non de l'eau du robinet. En effet, l'eau du robinet contient des minéraux qui sont électriquement conducteurs et peuvent provoquer des courts-circuits.
Ces minéraux peuvent également précipiter hors de l'eau sous forme de "tartre" à l'intérieur des canaux de refroidissement de la bobine. Ce tartre agit comme un isolant, réduisant considérablement l'efficacité du refroidissement et entraînant une surchauffe et une défaillance des composants.
Comprendre les risques et les compromis
Bien qu'essentielle, l'utilisation de l'eau dans un environnement métallurgique à haute température introduit des défis et des risques spécifiques qui doivent être gérés.
Le danger des fuites
Le risque le plus important est une fuite d'eau. Si de l'eau provenant d'une bobine endommagée entre en contact avec le métal en fusion à l'intérieur du four, elle se transformera instantanément en vapeur.
Cette expansion rapide du volume crée une explosion de vapeur, qui peut éjecter le métal en fusion du four avec une force violente, posant un danger extrême pour le personnel et l'équipement. Les fours modernes sont équipés de systèmes sophistiqués de détection de fuites pour éviter cela.
Complexité du système et maintenance
Un système de refroidissement par eau ajoute de la complexité. Il nécessite des pompes, des filtres, des échangeurs de chaleur, des débitmètres et des capteurs de température.
Chacun de ces composants nécessite une inspection et un entretien réguliers pour garantir le bon fonctionnement du système. Une défaillance dans n'importe quelle partie de la boucle de refroidissement peut entraîner un arrêt complet du four.
Appliquer cette compréhension à vos opérations
Comprendre le rôle du système de refroidissement est fondamental pour faire fonctionner et entretenir un four à induction en toute sécurité et efficacement.
- Si votre objectif principal est le fonctionnement du four : Traitez le système de refroidissement par eau comme étant tout aussi critique que l'alimentation électrique. N'ignorez jamais une alarme de faible débit ou de haute température, car c'est souvent le premier avertissement d'une défaillance imminente.
- Si votre objectif principal est la maintenance : Votre objectif est d'assurer un transfert de chaleur maximal. Vérifiez régulièrement l'accumulation de tartre interne, assurez-vous que la pureté de l'eau est conforme aux spécifications et inspectez les fuites pour prévenir à la fois l'inefficacité et les accidents catastrophiques.
- Si votre objectif principal est la conception ou l'approvisionnement du système : Un système de refroidissement robuste et bien conçu avec une détection de fuite fiable est un investissement non négociable en matière de sécurité, de temps de fonctionnement et de santé à long terme du four.
En fin de compte, l'eau agit comme le gardien silencieux qui permet la puissance contrôlée et efficace de la fusion par induction.
Tableau récapitulatif :
| Fonction | Avantage clé | Considération critique |
|---|---|---|
| Refroidissement de la bobine | Empêche la bobine de cuivre de fondre en raison de la résistance électrique | Utilise de l'eau déionisée pour prévenir les courts-circuits |
| Évacuation de la chaleur | La haute capacité thermique transfère efficacement la chaleur perdue | Nécessite une circulation constante via des pompes et des échangeurs de chaleur |
| Gestion de la sécurité | Prévient les explosions de vapeur catastrophiques dues au contact eau-métal en fusion | Les systèmes modernes incluent la détection de fuites pour la sécurité |
| Efficacité opérationnelle | Permet un fonctionnement continu du four à haute puissance | L'entretien régulier prévient l'accumulation de tartre et la défaillance du système |
Assurez le fonctionnement sûr et efficace du four à induction de votre laboratoire grâce au soutien expert de KINTEK.
En tant que spécialistes des équipements et consommables de laboratoire, nous comprenons le rôle essentiel des systèmes de refroidissement appropriés dans vos opérations de fusion. Notre équipe peut vous aider à :
- Sélectionner les bons systèmes de purification d'eau pour maintenir l'efficacité du refroidissement
- Mettre en œuvre des protocoles de maintenance pour prévenir l'accumulation de tartre et les fuites
- Approvisionner des composants fiables pour la boucle de refroidissement de votre four
Ne risquez pas la défaillance de l'équipement ou les dangers pour la sécurité – contactez nos experts dès aujourd'hui pour optimiser votre système de refroidissement de four à induction et protéger vos précieux investissements de laboratoire.

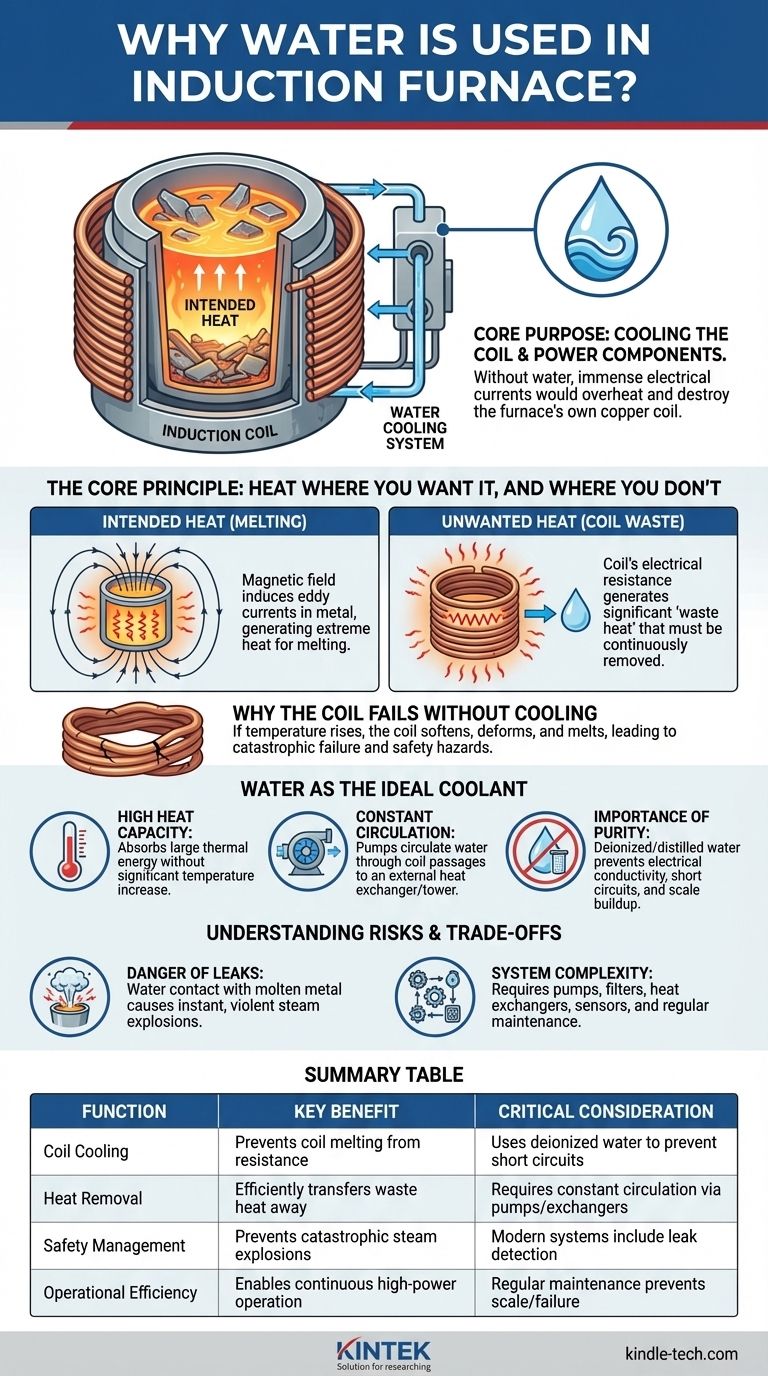

Guide Visuel
