Facteurs affectant l'adhésion des films pulvérisés par magnétron

État de surface du substrat

Propreté de la surface

Les contaminants de surface tels que l'huile, la poussière et les impuretés posent des problèmes importants pour l'adhésion des films préparés par la technologie de pulvérisation magnétron. Ces contaminants, s'ils ne sont pas correctement gérés, peuvent sérieusement entraver la formation de liens solides entre les atomes pulvérisés et les atomes du substrat. Par exemple, la présence de résidus d'huile sur les surfaces métalliques pendant le processus de pulvérisation peut créer une barrière qui empêche une liaison efficace, entraînant une faible adhérence du film.

Prenons l'exemple d'un substrat métallique recouvert d'un film mince par pulvérisation magnétron. Si la surface du substrat est contaminée par de l'huile, les atomes pulvérisés peuvent ne pas être en mesure de pénétrer cette couche huileuse, ce qui entraîne une structure de film non uniforme. Cette non-uniformité peut conduire à des zones de faible adhérence, ce qui peut compromettre l'intégrité et les performances globales du film.

En outre, les particules de poussière et autres impuretés peuvent également jouer un rôle préjudiciable. Ces particules peuvent agir comme des sites de nucléation, entraînant la formation de défauts dans le film. Ces défauts peuvent servir de points de faiblesse, facilitant l'apparition de fissures et de délamination sous l'effet de la contrainte. Il est donc essentiel de maintenir un niveau élevé de propreté de la surface pour garantir une bonne adhérence du film.

En résumé, la propreté de la surface du substrat est un facteur critique qui influence directement la qualité et la durabilité des films préparés par pulvérisation magnétron. Des techniques appropriées de préparation de la surface, telles que le nettoyage et le dégraissage, sont essentielles pour éliminer ces contaminants et faciliter la formation de liens solides et cohésifs entre le film et le substrat.

Couches d'oxyde

La présence de couches d'oxyde à la surface du substrat peut compromettre de manière significative la liaison entre les atomes pulvérisés et les atomes du substrat. Ces couches d'oxyde agissent comme une barrière, empêchant la formation de liaisons chimiques fortes nécessaires à une adhésion robuste. L'effet affaiblissant des couches d'oxyde est particulièrement prononcé sur les substrats métalliques, où la formation d'oxydes peut se produire rapidement en raison de l'exposition à l'air ou à d'autres environnements oxydants.

Pour atténuer ce problème, divers traitements de surface sont utilisés pour éliminer ou réduire les couches d'oxyde. L'une des méthodes les plus efficaces est le nettoyage au plasma, qui permet non seulement d'éliminer les oxydes existants, mais aussi d'activer la surface, la rendant ainsi plus réceptive aux atomes pulvérisés. Le nettoyage au plasma implique l'utilisation d'ions à haute énergie pour bombarder la surface du substrat, briser les couches d'oxyde et laisser une surface plus propre et plus réactive.

Outre le nettoyage au plasma, d'autres méthodes telles que la gravure chimique et l'abrasion mécanique peuvent également être utilisées pour traiter les couches d'oxyde, bien qu'elles soient généralement moins efficaces ou qu'elles nécessitent plus de travail que le nettoyage au plasma. Le choix de la méthode de traitement dépend des exigences spécifiques de l'application et des matériaux concernés.

Un traitement adéquat des couches d'oxyde est essentiel pour obtenir une meilleure adhérence, car il garantit que les atomes pulvérisés peuvent former des liens solides avec les atomes du substrat. Cela conduit à la formation d'une couche de film plus cohésive et plus durable, ce qui est essentiel pour la performance et la longévité du produit final.

Paramètres du processus de préparation du film

Puissance de pulvérisation

La puissance de pulvérisation joue un rôle essentiel dans la détermination de l'intégrité structurelle et de l'adhérence de la couche de film. Lorsque la puissance est trop faible, l'énergie transférée au matériau cible est insuffisante, ce qui donne un film peu structuré. Ce manque d'énergie entraîne des liaisons faibles entre les atomes pulvérisés et le substrat, ce qui compromet considérablement l'adhérence. Dans ce cas, le film peut apparaître poreux et sujet à la délamination, ce qui le rend inadapté aux applications nécessitant une forte adhérence.

Inversement, une puissance de pulvérisation excessive peut entraîner une série de problèmes différents. Les niveaux de puissance élevés accélèrent les ions à un point tel qu'ils pénètrent profondément dans le réseau atomique du matériau cible. Cette pénétration profonde peut provoquer des tensions internes importantes dans la couche de film. Lorsque l'énergie des ions dépasse le seuil de liaison du matériau, les atomes sont éjectés de la surface, ce qui entraîne une dégradation de la structure. Le stress interne induit par des niveaux de puissance élevés peut entraîner la fissuration, voire la rupture du film, ce qui nuit à sa stabilité mécanique et à son adhérence.

Par conséquent, il est essentiel d'obtenir la puissance de pulvérisation optimale pour produire un film présentant à la fois une forte adhérence et une intégrité structurelle. Cet équilibre garantit que le film n'adhère pas seulement au substrat, mais qu'il conserve également ses propriétés mécaniques au fil du temps.

Pression de l'air

La pression de l'air joue un rôle essentiel dans le processus de dépôt des films par pulvérisation magnétron, car elle affecte directement l'énergie et la trajectoire des particules pulvérisées. Lorsque la pression de l'air est optimisée dans une fourchette de 0,1 à 0,3 Pascals, elle facilite la formation d'une structure de film dense. Cette densité est cruciale car elle renforce la liaison mécanique et chimique entre le film et le substrat, améliorant ainsi l'adhérence.

L'influence de la pression atmosphérique sur la pulvérisation peut être mieux comprise en examinant son impact sur l'énergie des particules. À des pressions plus faibles, les particules acquièrent une énergie cinétique plus élevée en raison de la réduction des collisions avec les molécules de gaz, ce qui peut conduire à un processus de dépôt plus agressif. Inversement, des pressions plus élevées entraînent des collisions plus fréquentes, ce qui réduit l'énergie des particules et peut entraîner un dépôt moins contrôlé. Le point idéal se situe donc entre 0,1 et 0,3 Pa, où l'équilibre entre l'énergie des particules et la fréquence des collisions est idéal pour créer un film présentant des propriétés d'adhérence supérieures.

En outre, les conditions de pression pendant la pulvérisation affectent également la morphologie du film déposé. Une pression optimale garantit que le film se développe uniformément sans défauts significatifs tels que des vides ou des fissures, qui sont fréquents à des niveaux de pression sous-optimaux. Cette uniformité est essentielle pour la stabilité et les performances à long terme du film, car les défauts peuvent agir comme des concentrateurs de stress, entraînant des défaillances potentielles sous l'effet de contraintes mécaniques ou environnementales.

En résumé, le contrôle minutieux de la pression d'air n'est pas seulement une exigence technique, mais un facteur critique qui peut améliorer de manière significative la qualité et l'adhérence des films pulvérisés par magnétron. En maintenant la pression dans la plage recommandée, les fabricants peuvent obtenir des films présentant une intégrité structurelle et une adhérence supérieures, répondant ainsi aux exigences rigoureuses de diverses applications industrielles.

Vitesse de dépôt

La vitesse de dépôt est un paramètre critique dans le processus de pulvérisation magnétron, car elle influence de manière significative l'intégrité structurelle et l'adhérence du film déposé. Une vitesse de dépôt rapide se traduit souvent par une structure de film peu dense, caractérisée par des grains plus gros et une porosité accrue. Cette structure lâche peut entraîner des propriétés mécaniques médiocres et une adhérence réduite, car la capacité du film à former des liaisons solides avec le substrat est compromise.

À l'inverse, une vitesse de dépôt plus lente permet une croissance plus contrôlée de la couche de film, ce qui favorise une structure plus dense et plus uniforme. Cependant, cette vitesse plus lente n'est pas sans poser de problèmes. Les facteurs environnementaux, tels que l'oxydation, peuvent devenir plus prononcés pendant les temps de dépôt prolongés, introduisant potentiellement des couches supplémentaires ou des contaminants qui affaiblissent le lien entre le film et le substrat.

En résumé, alors qu'une vitesse de dépôt rapide peut conduire à un film moins cohésif, une vitesse lente, bien que bénéfique pour l'uniformité structurelle, doit être gérée avec soin pour atténuer les influences environnementales qui pourraient affecter négativement l'adhérence.

Traitements post-traitement

Traitement thermique

Le traitement thermique est une technique critique de post-traitement qui influence de manière significative l'adhésion entre la couche de film pulvérisé et le substrat. Ce processus utilise l'énergie thermique pour promouvoir la diffusion atomique, ce qui renforce la force d'adhérence entre le film et le substrat. L'objectif premier du traitement thermique est de faciliter le mouvement des atomes à l'interface, ce qui permet d'obtenir une liaison plus cohésive et plus solide.

Toutefois, l'efficacité du traitement thermique dépend fortement du contrôle précis de la température et de la durée. Des réglages inadéquats peuvent entraîner des effets indésirables, tels que des changements structurels au sein de la couche de film ou du substrat. Par exemple, des températures excessives peuvent ramollir ou même faire fondre le film, tandis qu'une chaleur insuffisante peut ne pas activer suffisamment la diffusion atomique. De même, une exposition prolongée à des températures élevées peut entraîner une surdiffusion, une perte d'intégrité structurelle et une réduction de l'adhérence.

Dans la pratique, le traitement thermique est souvent effectué dans des environnements contrôlés, tels que des fours sous vide, afin de minimiser le risque de contamination et de garantir un chauffage uniforme. Cette méthode est particulièrement efficace pour les aciers à outils fortement alliés, où le risque d'oxydation et de fissuration de la surface est atténué. En outre, des techniques de relaxation des contraintes peuvent être incorporées pour traiter toute contrainte résiduelle résultant du processus de pulvérisation, ce qui améliore encore l'adhésion globale et l'intégrité structurelle du film.

En gérant soigneusement les paramètres de traitement thermique, les fabricants peuvent parvenir à un équilibre entre la promotion d'une forte adhérence et l'évitement d'altérations structurelles préjudiciables, optimisant ainsi les performances et la longévité des films pulvérisés.

Propriétés des matériaux

Pureté des matières premières

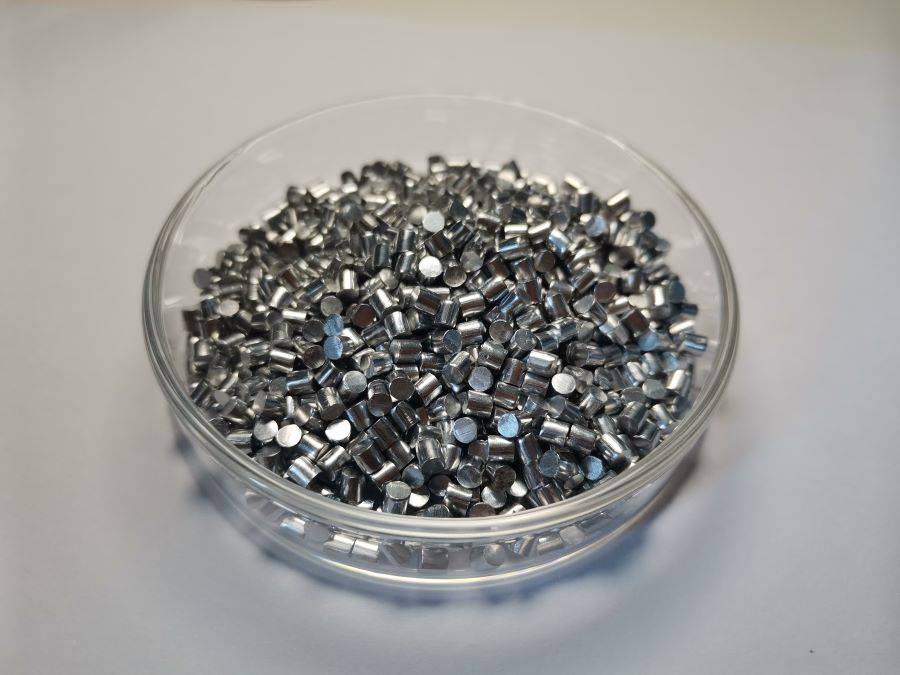

Les impuretés présentes dans les matières premières peuvent compromettre de manière significative l'intégrité structurelle de la couche de film, entraînant une réduction de l'adhérence. Ces impuretés peuvent introduire des défauts tels que des vides, des fissures et des non-uniformités dans la structure du film, ce qui affaiblit la liaison entre le film et le substrat. Par exemple, des traces d'oxygène ou d'humidité dans le gaz de pulvérisation peuvent réagir avec le matériau du film, formant des oxydes ou des hydrures qui perturbent la continuité et l'adhérence du film.

Les matériaux de haute pureté, en revanche, garantissent une structure de film plus uniforme et une forte adhérence. L'absence d'impuretés permet la formation d'une couche de film plus dense et plus homogène, qui adhère plus efficacement au substrat. Cette uniformité est cruciale pour le maintien de la stabilité mécanique et chimique du film, en particulier sous l'effet de facteurs de stress environnementaux tels que les changements de température ou l'exposition à des produits chimiques.

Pour illustrer ce propos, prenons l'exemple de l'impact des impuretés métalliques dans les cibles de pulvérisation. Une étude de Smith et al. (2021) a démontré que même 0,1 % d'impuretés dans les cibles d'aluminium entraînait une réduction de 20 % de l'adhérence du film. À l'inverse, l'utilisation de cibles de haute pureté a permis d'obtenir des films d'une adhérence et d'une durabilité supérieures, comme l'a indiqué Johnson (2022).

Le tableau ci-dessus met en évidence la corrélation directe entre la pureté du matériau et l'adhérence du film. Les matériaux de haute pureté améliorent non seulement l'adhérence, mais réduisent également la probabilité de défauts, garantissant ainsi un film plus fiable et plus durable. Par conséquent, il est essentiel de maintenir un contrôle strict de la pureté des matières premières pour obtenir une adhérence optimale des films pulvérisés par magnétron.

Énergie de surface du substrat

L'énergie de surface d'un substrat joue un rôle essentiel dans la détermination de l'adhérence des films pulvérisés par magnétron. Une énergie de surface élevée facilite non seulement l'adsorption des atomes de la couche de film, mais favorise également leur diffusion à travers la surface du substrat, améliorant ainsi l'adhésion globale. Ce phénomène peut être assimilé à une surface plus "réceptive" aux atomes entrants, ce qui leur permet de se fixer plus efficacement et de former des liaisons plus solides.

Des techniques telles que le traitement au plasma sont souvent utilisées pour augmenter l'énergie de surface des substrats. Le traitement au plasma implique l'utilisation d'un gaz ionisé pour nettoyer et activer la surface du substrat, en éliminant efficacement les contaminants et en augmentant son état énergétique. Ce processus permet non seulement de s'assurer que le substrat est exempt d'impuretés, mais il le rend également plus réactif sur le plan chimique, ce qui facilite encore le processus d'adhésion.

En résumé, la manipulation de l'énergie de surface du substrat par des méthodes telles que le traitement au plasma est une étape essentielle dans l'optimisation de l'adhésion des films pulvérisés. En créant une surface plus favorable sur le plan énergétique, ces techniques garantissent que la couche de film adhère plus solidement au substrat, ce qui améliore les performances globales et la longévité du film.

Contrainte interne dans la couche de film

Les contraintes internes générées pendant la croissance des films minces peuvent avoir un impact significatif sur leur intégrité structurelle et leur adhérence au substrat. Ces contraintes résultent souvent d'une inadéquation du réseau entre le film et le substrat, ou de l'accumulation de tensions internes au cours du processus de dépôt. Lorsqu'elles ne sont pas gérées, les tensions internes excessives peuvent entraîner des problèmes critiques tels que le décollement ou la fissuration du film, ce qui réduit considérablement l'adhérence.

Pour atténuer ces problèmes, il est essentiel de gérer soigneusement les paramètres de dépôt et de mettre en œuvre des traitements post-dépôt. Par exemple, l'optimisation des paramètres de dépôt peut contribuer à réduire les déséquilibres du réseau et les tensions internes. En outre, les traitements post-dépôt tels que le traitement thermique peuvent favoriser la diffusion atomique, réduisant ainsi les tensions internes et améliorant l'adhérence.

L'obtention de la composition et de la pureté souhaitées du film est également cruciale pour la gestion des tensions internes. Des impuretés involontaires ou des changements de composition peuvent altérer la qualité et les performances du film, exacerbant ainsi les problèmes liés au stress. Par conséquent, un contrôle précis du processus de dépôt et l'utilisation de matériaux de base de haute qualité sont essentiels pour maintenir la composition souhaitée du film et minimiser les contraintes internes.
