La membrane échangeuse d'ions appropriée est sélectionnée en fonction de la charge de l'ion spécifique que vous devez transporter entre les deux chambres de votre cellule de type H. Ce choix est dicté par la réaction électrochimique que vous étudiez. Vous devez choisir une membrane qui permet sélectivement le passage des ions positifs (cations) ou des ions négatifs (anions) pour équilibrer la charge générée aux électrodes, tout en empêchant simultanément le mélange indésirable des réactifs et des produits.
Le choix d'une membrane n'est pas un choix passif de composant ; c'est une décision stratégique qui définit l'environnement électrochimique de votre expérience. La fonction principale de la membrane est de compléter le circuit électrique en acheminant des ions spécifiques, isolant ainsi les réactions anodiques et cathodiques pour assurer la pureté et l'efficacité de votre processus cible.

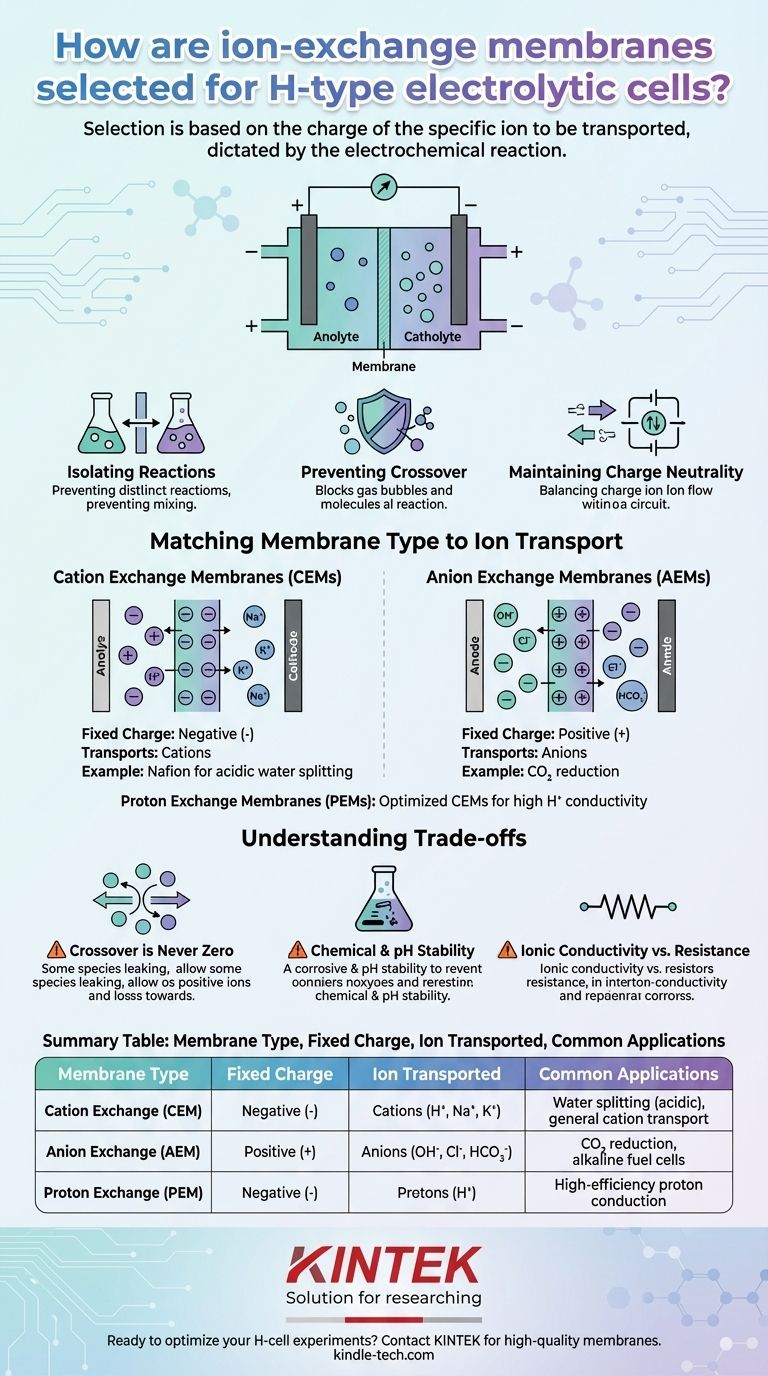

Le rôle fondamental de la membrane dans une cellule H
Une cellule de type H est conçue pour séparer physiquement les deux compartiments d'électrodes (l'anolyte et le catholyte). La membrane est la barrière critique qui les connecte électrochimiquement.
Isolation des réactions anodiques et cathodiques
La membrane crée deux micro-environnements distincts. Cela vous permet d'étudier une réaction spécifique à une électrode sans interférence de la réaction simultanée se produisant à l'autre.
Prévention du croisement des produits
De nombreux processus électrochimiques produisent des gaz ou des espèces solubles. Le rôle de la membrane est d'empêcher ces produits de migrer vers l'autre chambre où ils pourraient réagir, empoisonner le catalyseur ou compliquer l'analyse.
Maintien de la neutralité de charge
Lorsque les électrons circulent dans le circuit externe, les ions doivent circuler dans l'électrolyte et à travers la membrane pour éviter l'accumulation de charge. La membrane garantit que ce courant ionique interne est transporté par un type d'ion spécifique, complétant le circuit.
Correspondance du type de membrane au transport ionique
Le cœur de votre décision réside dans l'identification de l'ion qui doit se déplacer pour équilibrer la charge de votre réaction.
Membranes échangeuses de cations (CEM)
Ces membranes contiennent des groupes fonctionnels fixes, chargés négativement (comme le sulfonate, –SO₃⁻) au sein de leur structure polymère.
Cette charge négative statique repousse les anions mais permet aux ions positifs (cations) comme H⁺, K⁺ ou Na⁺ de passer, se déplaçant vers la cathode chargée négativement.
Un exemple classique est le Nafion, qui est hautement sélectif pour le transport de protons (H⁺) et est la norme pour l'électrolyse de l'eau en conditions acides.
Membranes échangeuses d'anions (AEM)
Inversement, les AEM contiennent des groupes fonctionnels fixes, chargés positivement (comme l'ammonium quaternaire, –NR₃⁺).
Ces charges positives fixes repoussent les cations mais permettent aux ions négatifs (anions) comme OH⁻, Cl⁻ ou HCO₃⁻ de passer, se déplaçant vers l'anode chargée positivement.
Les AEM sont souvent utilisées dans les expériences de réduction du CO₂ où le transport d'anions comme le bicarbonate peut aider à maintenir un pH favorable près de la cathode.
Membranes échangeuses de protons (PEM)
Ce terme est souvent utilisé de manière interchangeable avec CEM, mais il fait spécifiquement référence aux membranes optimisées pour une conductivité protonique (H⁺) élevée. Bien que toutes les PEM soient un type de CEM, toutes les CEM ne sont pas des PEM efficaces.
Comprendre les compromis et les pièges clés
La sélection d'une membrane implique plus que la simple correspondance de la charge ionique. Vous devez tenir compte des limitations pratiques qui peuvent avoir un impact sur vos résultats.
Le croisement n'est jamais nul
Aucune membrane n'est une barrière parfaite. De petites quantités de molécules neutres (comme l'O₂, le CO₂ ou le méthanol dissous) et même certains ions non ciblés peuvent diffuser lentement, un phénomène connu sous le nom de croisement.
Cela peut entraîner des réactions secondaires ou réduire l'efficacité mesurée (efficacité faradique) de votre réaction principale.
Stabilité chimique et pH
La membrane doit être chimiquement stable dans l'électrolyte choisi et aux potentiels que vous appliquez.
Les AEM, par exemple, peuvent être sensibles à la dégradation dans des environnements très alcalins (pH élevé), tandis que l'environnement oxydant à l'anode peut être agressif pour de nombreux squelettes polymères.
Conductivité ionique vs. Résistance
L'efficacité d'une membrane est également mesurée par sa conductivité ionique – la facilité avec laquelle l'ion cible peut la traverser.
Une faible conductivité signifie une résistance ionique élevée, ce qui augmente la tension globale requise pour entraîner votre réaction, représentant une perte d'efficacité énergétique.
Faire le bon choix pour votre objectif
Votre objectif expérimental est le guide ultime pour la sélection de la membrane.
- Si votre objectif principal est la scission de l'eau en milieu acide : Une membrane échangeuse de cations (spécifiquement une PEM comme le Nafion) est le choix standard pour transporter efficacement les protons (H⁺) de l'anode à la cathode.
- Si votre objectif principal est la réduction du CO₂ dans un électrolyte neutre : Une membrane échangeuse d'anions est souvent préférée pour transporter les anions (par exemple, HCO₃⁻) et aider à tamponner le pH local à la cathode, supprimant la réaction concurrente d'évolution de l'hydrogène.
- Si votre objectif principal est de séparer deux couples redox distincts : Choisissez une membrane qui permet le passage de l'ion de l'électrolyte de support (par exemple, K⁺ à travers une CEM) tout en bloquant les espèces redox actives plus grandes dans chaque demi-cellule.
En fin de compte, la bonne membrane permet une électrochimie propre et bien définie en contrôlant le milieu même dans lequel la réaction se produit.
Tableau récapitulatif :
| Type de membrane | Charge fixe | Ion transporté | Applications courantes |
|---|---|---|---|
| Échangeuse de cations (CEM) | Négative (-) | Cations (H⁺, Na⁺, K⁺) | Scission de l'eau (acide), transport général de cations |
| Échangeuse d'anions (AEM) | Positive (+) | Anions (OH⁻, Cl⁻, HCO₃⁻) | Réduction du CO₂, piles à combustible alcalines |
| Échangeuse de protons (PEM) | Négative (-) | Protons (H⁺) | Conduction de protons à haute efficacité (par exemple, Nafion) |
