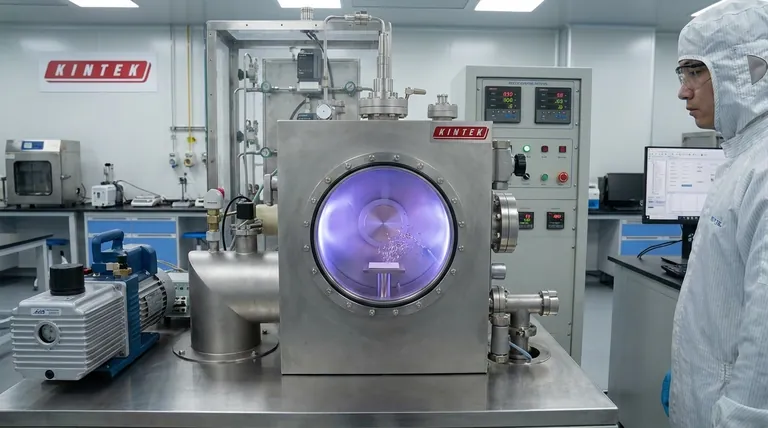

À la base, les outils de pulvérisation cathodique sont des systèmes hautement contrôlés pour déposer des films ultra-minces de matériau sur une surface. Ces outils utilisent un processus de dépôt physique en phase vapeur (PVD) où un plasma à haute énergie bombarde un matériau source, appelé cible, délogeant des atomes individuels. Ces atomes éjectés voyagent ensuite à travers un vide et recouvrent un substrat désigné, créant un film d'une pureté, d'une uniformité et d'une adhérence exceptionnelles.
La pulvérisation cathodique n'est pas un processus unique mais une famille de techniques sophistiquées basées sur le vide. Sa valeur principale réside dans sa capacité à produire des films minces très uniformes, denses et fortement adhérents, ce qui en fait une technologie fondamentale pour la fabrication de produits avancés comme les semi-conducteurs, les lentilles optiques et les revêtements durs.
Comment fonctionne fondamentalement la pulvérisation cathodique
La pulvérisation cathodique fonctionne sur le principe du transfert de quantité de mouvement. Le processus a lieu à l'intérieur d'une chambre à vide scellée pour assurer la pureté du film déposé.
Le mécanisme principal : Plasma et bombardement ionique
Tout d'abord, la chambre est pompée jusqu'à un vide poussé, puis remplie d'une petite quantité de gaz de procédé inerte, généralement de l'Argon. Une haute tension est appliquée, ce qui allume le gaz et crée un état de matière lumineux et ionisé connu sous le nom de plasma.
Les ions Argon chargés positivement dans le plasma sont accélérés par un champ électrique, ce qui les fait entrer en collision avec la cible chargée négativement (le matériau source). Ce bombardement a suffisamment d'énergie pour éjecter physiquement, ou "pulvériser", des atomes de la surface de la cible.
Dépôt sur le substrat
Ces atomes pulvérisés voyagent en ligne droite à travers le vide jusqu'à ce qu'ils atterrissent sur le substrat (l'objet à revêtir). À leur arrivée, ils se condensent et s'accumulent, couche par couche, pour former un film mince et solide.
Caractéristiques et avantages clés
La nature du processus de pulvérisation cathodique offre plusieurs avantages distincts qui le rendent adapté aux applications haute performance.
Excellente adhérence et couverture de marche
Les atomes pulvérisés arrivent sur le substrat avec une énergie cinétique significative. Cette énergie favorise une forte liaison à la surface, ce qui se traduit par une excellente adhérence du film. Elle permet également aux atomes de recouvrir uniformément des surfaces complexes et non planes, une propriété connue sous le nom de couverture de marche.
Haute uniformité et pureté
Le processus permet un contrôle précis du taux de dépôt et de l'épaisseur du film. Il en résulte une excellente uniformité du film sur l'ensemble du substrat, ce qui est essentiel pour les applications en optique et en électronique.
Polyvalence des matériaux
La pulvérisation cathodique peut être utilisée pour déposer une vaste gamme de matériaux, y compris des métaux purs, des alliages et des composés. En utilisant plusieurs cibles ou une seule cible d'alliage, des films d'alliage complexes peuvent être créés avec des compositions précises.
Conçu pour la production de masse
Le processus est hautement reproductible et stable, le temps et la puissance étant facilement contrôlables. Combiné à la nécessité peu fréquente de remplacer la cible, ces facteurs rendent la technologie de pulvérisation cathodique hautement compatible avec la fabrication automatisée à grand volume.
Méthodes et variantes courantes de pulvérisation cathodique
Différentes techniques de pulvérisation cathodique ont été développées pour optimiser le processus pour des matériaux et des applications spécifiques.
Pulvérisation cathodique magnétron
C'est la méthode la plus courante. Des aimants sont placés derrière la cible pour créer un champ magnétique qui piège les électrons près de la surface de la cible. Cela augmente considérablement l'efficacité du bombardement ionique, conduisant à des taux de dépôt beaucoup plus élevés par rapport à la simple pulvérisation cathodique à diode.
Pulvérisation cathodique réactive
Cette technique est utilisée pour créer des films composés. Elle implique la pulvérisation d'une cible métallique en présence d'un gaz réactif comme l'oxygène ou l'azote. Par exemple, la pulvérisation d'une cible de titane dans un environnement d'azote déposera un film de nitrure de titane (TiN) dur et résistant à l'usure sur le substrat.
Autres méthodes clés
D'autres techniques spécialisées existent, telles que la pulvérisation cathodique par faisceau d'ions pour une pureté et une densité de film ultimes, et la pulvérisation cathodique magnétron à impulsions de haute puissance (HiPIMS) pour créer des films exceptionnellement denses avec une adhérence supérieure.
Comprendre les compromis
Bien que puissante, la pulvérisation cathodique n'est pas la solution idéale pour toutes les applications de films minces. Comprendre ses limites est essentiel pour prendre une décision éclairée.
Taux de dépôt
Même avec l'amélioration magnétron, la pulvérisation cathodique peut être un processus relativement lent par rapport à d'autres méthodes PVD comme l'évaporation thermique, en particulier pour certains matériaux. Cela peut avoir un impact sur le débit dans certains environnements de production.
Complexité et coût du système
Les systèmes de pulvérisation cathodique sont des équipements sophistiqués. Ils nécessitent des chambres à vide poussé, des alimentations haute tension, des systèmes de refroidissement et un contrôle précis du débit de gaz, ce qui rend l'investissement initial en capital important.
Chauffage du substrat
L'énergie apportée par les atomes de condensation et le plasma peut provoquer le chauffage du substrat pendant le dépôt. Cela peut être un facteur limitant lors du revêtement de matériaux sensibles à la température comme les plastiques ou certains échantillons biologiques.
Faire le bon choix pour votre objectif
Le choix de la bonne méthode de dépôt dépend entièrement des propriétés du film requises et des contraintes de production.
- Si votre objectif principal est des films métalliques ou d'alliages de haute qualité : La pulvérisation cathodique est un excellent choix pour les applications exigeant une forte adhérence et une grande pureté, comme dans la fabrication de semi-conducteurs ou pour la création de revêtements réfléchissants.
- Si votre objectif principal est des revêtements composés durables : La pulvérisation cathodique réactive est la méthode de prédilection pour déposer efficacement des films durs ou diélectriques comme les oxydes et les nitrures pour la résistance à l'usure ou les filtres optiques.
- Si votre objectif principal est une précision ultime plutôt que la vitesse : La pulvérisation cathodique offre un contrôle inégalé sur l'épaisseur, l'uniformité et la densité du film, ce qui la rend idéale pour les composants optiques et électroniques les plus exigeants où les performances ne peuvent être compromises.
En fin de compte, la pulvérisation cathodique est une technologie fondamentale qui permet l'ingénierie des matériaux à l'échelle atomique, la rendant indispensable pour les avancées technologiques modernes.
Tableau récapitulatif :
| Aspect clé | Description |
|---|---|
| Processus | Dépôt physique en phase vapeur (PVD) utilisant un plasma pour éjecter des atomes cibles sur un substrat. |
| Principaux avantages | Excellente adhérence du film, haute uniformité, polyvalence des matériaux et capacité de production de masse. |
| Méthodes courantes | Pulvérisation cathodique magnétron, pulvérisation cathodique réactive, HiPIMS, pulvérisation cathodique par faisceau d'ions. |
| Applications idéales | Semi-conducteurs, revêtements optiques, surfaces résistantes à l'usure et électronique avancée. |
