À la base, le dépôt physique en phase vapeur (PVD) est une famille de méthodes de dépôt sous vide où un matériau est transformé en phase vapeur, transporté à travers une chambre à vide et condensé sur un substrat pour former une couche mince. Les principales catégories de PVD sont l'évaporation et la pulvérisation cathodique, avec des techniques plus spécialisées comme le placage ionique et le dépôt par laser pulsé servant des applications spécifiques.
Le choix entre les procédés PVD ne repose pas sur celui qui est universellement « le meilleur », mais sur la méthode qui fournit l'énergie, le contrôle et les propriétés matérielles optimaux pour votre objectif spécifique. Comprendre le mécanisme physique de chaque technique — qu'il s'agisse de « faire bouillir » doucement un matériau ou de le « bombarder » cinétiquement — est la clé pour sélectionner le bon outil.
Les deux piliers du PVD : Évaporation contre Pulvérisation cathodique
Tous les procédés PVD déplacent physiquement le matériau d'une source (la cible) vers une destination (le substrat) sans réaction chimique. La différence fondamentale réside dans la manière dont ils libèrent les atomes de cette source.
Évaporation : La méthode par « ébullition »
L'évaporation implique de chauffer un matériau source sous vide jusqu'à ce qu'il se vaporise. Ces atomes vaporisés voyagent ensuite en ligne droite jusqu'à ce qu'ils se condensent sur le substrat plus froid, formant un film.
Évaporation thermique
C'est la forme la plus simple. Un courant électrique élevé est appliqué à un creuset ou un filament résistif contenant le matériau source, le chauffant jusqu'à son évaporation. C'est rapide et efficace pour les métaux purs à bas point de fusion comme l'aluminium ou l'or.
PVD par faisceau d'électrons (PVD E-Beam)
Pour les matériaux ayant des points de fusion très élevés (comme le titane ou la silice), un faisceau d'électrons à haute énergie est guidé magnétiquement pour frapper et chauffer le matériau source. Cette méthode offre une pureté supérieure et un meilleur contrôle que l'évaporation thermique de base.
Pulvérisation cathodique : La méthode des « boules de billard »
La pulvérisation cathodique utilise un plasma à haute énergie pour éjecter physiquement des atomes de la cible. Imaginez un flux de boules de billard lourdes (ions) frappant un râtelier de boules (la cible), délogeant des boules individuelles qui se déposent ensuite sur le substrat.
Pulvérisation cathodique de base (Pulvérisation cathodique à diode)
Un gaz inerte, généralement de l'argon, est introduit dans la chambre à vide et ionisé pour créer un plasma. Une haute tension est appliquée à la cible, provoquant l'accélération des ions argon positifs et leur bombardement, délogeant des atomes qui se déposent ensuite sur le substrat.
Pulvérisation cathodique magnétron
C'est le procédé PVD industriel le plus courant. De puissants aimants sont placés derrière la cible pour piéger les électrons près de sa surface. Cela augmente considérablement l'efficacité de la formation d'ions dans le plasma, conduisant à des taux de dépôt beaucoup plus élevés et à des pressions de fonctionnement plus faibles.
Techniques PVD avancées et spécialisées
Au-delà des deux piliers principaux, plusieurs méthodes spécialisées existent pour les applications avancées nécessitant des propriétés de film uniques.
Placage ionique / Dépôt par arc cathodique
Ce sont des procédés à haute énergie qui créent un film très dense et bien adhérent. Dans le dépôt par arc cathodique, un arc électrique à courant élevé se déplace sur la surface de la cible, vaporisant et ionisant directement le matériau. Les ions résultants sont très énergétiques, conduisant à une densité de revêtement et une adhérence supérieures, idéales pour les revêtements durs sur les outils de coupe.
Dépôt par laser pulsé (PLD)
Un laser pulsé de haute puissance est focalisé sur la cible sous vide. Chaque impulsion ablate (arrache) une petite quantité de matériau, créant un panache de plasma qui se dépose sur le substrat. Le PLD est exceptionnel pour déposer des matériaux complexes comportant plusieurs éléments, car il peut préserver la stœchiométrie originale du matériau (rapport élémentaire).
Épitaxie par faisceau moléculaire (MBE)
La MBE est une forme très raffinée d'évaporation thermique réalisée dans des conditions d'ultra-vide poussé. Elle permet un dépôt extrêmement lent et contrôlé, construisant littéralement un film couche atomique par couche atomique. Cette précision est essentielle pour fabriquer des structures monocristallines complexes pour les semi-conducteurs et la recherche avancée.
Comprendre les compromis
Aucun procédé PVD unique n'est parfait pour chaque tâche. Le choix implique d'équilibrer des facteurs concurrents.
Adhérence et densité du film
La pulvérisation cathodique et le placage ionique produisent des atomes très énergétiques, ce qui donne des films denses avec une excellente adhérence au substrat. L'évaporation est un processus à plus faible énergie, ce qui peut entraîner des films moins denses avec une adhérence plus faible, sauf si un chauffage du substrat est utilisé.
Taux de dépôt et débit
Les procédés d'évaporation sont généralement plus rapides que la pulvérisation cathodique, ce qui les rend adaptés aux applications telles que la métallisation de grands lots de pièces. La pulvérisation cathodique magnétron offre un bon équilibre entre vitesse et qualité du film pour le revêtement à l'échelle industrielle.
Compatibilité des matériaux et des substrats
La pulvérisation cathodique peut déposer pratiquement n'importe quel matériau, y compris des alliages et des composés. Cependant, le bombardement énergétique peut endommager les substrats sensibles. L'évaporation est plus douce pour le substrat, mais peut être difficile pour les alliages, car les éléments constitutifs peuvent s'évaporer à des vitesses différentes.
Complexité et coût du processus
Les systèmes d'évaporation thermique sont relativement simples et peu coûteux. En revanche, les systèmes MBE sont extraordinairement complexes et coûteux, reflétant leurs capacités de haute précision. La pulvérisation cathodique magnétron se situe au milieu, offrant une solution industrielle robuste à un coût modéré.
Adapter le processus à votre objectif
Votre application dicte la technique PVD optimale.
- Si votre objectif principal est d'obtenir des films de haute pureté de métaux simples pour l'optique ou l'électronique : L'évaporation thermique ou par faisceau d'électrons est votre choix le plus direct et le plus efficace.
- Si votre objectif principal est d'obtenir des films solides, denses et durables pour des revêtements durs industriels : La pulvérisation cathodique magnétron ou le dépôt par arc cathodique fournit l'adhérence et la résilience requises.
- Si votre objectif principal est de déposer des matériaux complexes à plusieurs éléments pour la recherche : Le dépôt par laser pulsé offre une capacité inégalée à préserver la composition originale du matériau.
- Si votre objectif principal est de créer des couches de semi-conducteurs monocristallines parfaites : La MBE est le seul procédé qui offre le contrôle au niveau atomique nécessaire.
Comprendre la physique fondamentale derrière chaque méthode vous permet de sélectionner le processus qui produira de manière fiable et efficace les propriétés de film dont vous avez besoin.
Tableau récapitulatif :
| Procédé | Mécanisme principal | Caractéristiques clés | Idéal pour |
|---|---|---|---|
| Évaporation thermique | Chauffage résistif du matériau source | Rapide, simple, haute pureté pour les métaux simples | Optique, métallisation électronique |
| PVD E-Beam | Chauffage de la source par faisceau d'électrons | Haute pureté, gère les matériaux à haut point de fusion | Films métalliques de haute pureté |
| Pulvérisation cathodique magnétron | Bombardement de la cible par plasma (le plus courant) | Films denses, excellente adhérence, bon pour les alliages | Revêtements durs industriels, films durables |
| Dépôt par arc cathodique | Arc électrique à courant élevé sur la cible | Films très denses, adhérence supérieure | Applications d'usure extrême (ex. : outils de coupe) |
| Dépôt par laser pulsé (PLD) | Ablation laser de la cible | Préserve la stœchiométrie des matériaux complexes | Recherche, matériaux multi-éléments |
| Épitaxie par faisceau moléculaire (MBE) | Évaporation thermique ultra-lente | Contrôle de couche atomique, ultra-vide poussé | R&D de semi-conducteurs, films monocristallins |
Prêt à choisir le procédé PVD optimal pour votre laboratoire ?
Choisir la bonne technique de dépôt physique en phase vapeur est essentiel pour obtenir les propriétés de film souhaitées, que vous ayez besoin d'une adhérence supérieure pour un revêtement dur ou d'une précision au niveau atomique pour la recherche sur les semi-conducteurs. KINTEK est spécialisé dans la fourniture de l'équipement de laboratoire et des consommables appropriés pour répondre aux besoins spécifiques de votre application PVD.
Nous comprenons que vos objectifs de recherche et de production exigent des solutions fiables et performantes. Notre expertise peut vous aider à naviguer dans les compromis entre l'évaporation, la pulvérisation cathodique et les techniques avancées pour garantir que vous obtenez la densité, la pureté et le débit requis pour réussir.
Discutons des exigences de votre projet et trouvons la solution PVD parfaite pour votre laboratoire.
Contactez nos experts dès aujourd'hui pour une consultation personnalisée !

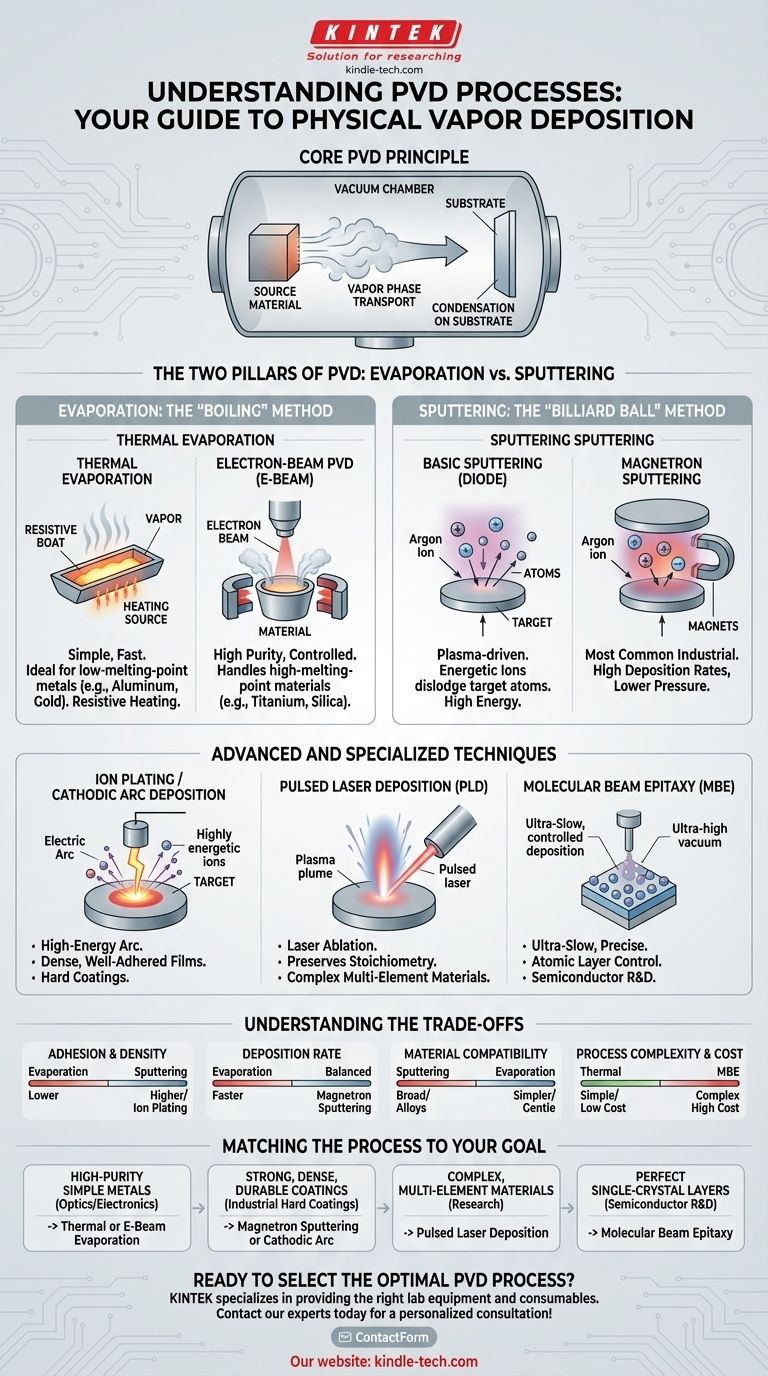

Guide Visuel
