Qu'est-ce que le procédé PVD par pulvérisation cathodique ? Un guide du dépôt de couches minces de précision

La pulvérisation cathodique est un procédé de dépôt physique en phase vapeur (PVD) hautement contrôlé utilisé pour créer des films exceptionnellement minces et de haute qualité. Essentiellement, il convertit un matériau source solide directement en vapeur, non pas en le faisant fondre, mais en le bombardant d'ions à haute énergie sous vide. Ces atomes délogés voyagent ensuite et se déposent sur un substrat, formant un revêtement précis et uniforme.

Le concept critique à comprendre est que la pulvérisation cathodique n'est pas un procédé thermique ; c'est un procédé de transfert de moment physique. Considérez-le comme une partie de billard atomique, où les ions de gaz énergétiques sont la boule de choc, frappant un matériau cible et éjectant ses atomes, qui forment ensuite un film vierge sur une surface voisine.

Le mécanisme central : du plasma à la couche mince

Pour comprendre la pulvérisation cathodique, il est préférable de visualiser la séquence d'événements qui se produisent dans la chambre à vide. Chaque étape est contrôlée avec précision pour obtenir les caractéristiques de film souhaitées.

Étape 1 : Création de l'environnement

L'ensemble du processus commence par le placement du matériau source, appelé la cible, et de l'objet à revêtir, le substrat, dans une chambre à vide. La chambre est pompée à une très basse pression pour éliminer les contaminants. Ensuite, une petite quantité contrôlée d'un gaz inerte, le plus souvent l'Argon, est introduite.

Étape 2 : Allumage du plasma

Une haute tension négative est appliquée à la cible, ce qui la transforme en cathode. Ce champ électrique intense provoque l'accélération des électrons libres et leur collision avec les atomes de gaz Argon neutres. Ces collisions arrachent des électrons aux atomes d'Argon, créant un gaz ionisé et brillant connu sous le nom de plasma.

Étape 3 : Bombardement ionique

Dans le plasma, vous avez maintenant des ions Argon chargés positivement (Ar+) et des électrons libres. La charge négative puissante de la cible attire agressivement ces ions Argon positifs. Ils accélèrent vers la cible à une vitesse extrêmement élevée.

Étape 4 : L'événement de pulvérisation

Les ions Argon à haute énergie percutent la surface du matériau cible. Cette collision est un pur transfert de moment. L'impact possède suffisamment d'énergie cinétique pour déloger, ou « pulvériser », des atomes ou des molécules individuelles du matériau cible, les envoyant voler dans la chambre à vide.

Étape 5 : Dépôt et croissance du film

Ces atomes pulvérisés voyagent en ligne droite jusqu'à ce qu'ils frappent le substrat. À leur arrivée, ils adhèrent à la surface, un processus appelé adhésion, et s'accumulent progressivement, couche par couche atomique, pour former un film mince dense, uniforme et de haute pureté.

Pourquoi la pulvérisation cathodique est une méthode privilégiée

La pulvérisation cathodique est choisie pour les applications exigeantes car le processus lui-même offre des avantages uniques par rapport aux autres techniques de dépôt.

Contrôle et précision inégalés

Parce qu'il s'agit d'un processus physique et non thermique, la pulvérisation cathodique permet un contrôle exquis des propriétés du film final. Les ingénieurs peuvent manipuler avec précision les propriétés du film telles que la densité, la taille des grains, l'orientation et la résistivité électrique en ajustant les paramètres du processus tels que la pression du gaz et la tension.

Polyvalence à travers les matériaux

La pulvérisation cathodique peut déposer une vaste gamme de matériaux, y compris des métaux, des alliages et même des composés céramiques isolants qui seraient difficiles, voire impossibles, à déposer par évaporation thermique. La composition du film pulvérisé est généralement identique à la composition de la cible source.

Qualité de film supérieure

Les atomes pulvérisés arrivent sur le substrat avec une énergie cinétique nettement supérieure à celle des atomes évaporés. Cette énergie plus élevée favorise une meilleure mobilité de surface et donne des films plus denses, plus adhérents et plus uniformes.

Comprendre les compromis

Aucun processus n'est parfait, et la pulvérisation cathodique est choisie lorsque ses avantages l'emportent sur ses limites inhérentes. Comprendre ces compromis est essentiel pour prendre une décision éclairée.

Taux de dépôt plus lents

Généralement, la pulvérisation cathodique est un processus plus lent par rapport à l'évaporation thermique. Pour les applications où des films épais sont nécessaires rapidement et où la précision est moins critique, la pulvérisation cathodique peut ne pas être le choix le plus efficace.

Complexité accrue du système

Les systèmes de pulvérisation cathodique sont plus complexes et plus coûteux que les systèmes d'évaporation simples. Ils nécessitent des alimentations haute tension sophistiquées, un contrôle précis du débit de gaz et une technologie de vide robuste pour fonctionner efficacement.

Potentiel de chauffage du substrat

Le bombardement constant de particules énergétiques, y compris les atomes pulvérisés et les atomes de gaz neutres, peut transférer une quantité significative d'énergie au substrat, provoquant son échauffement. Cela peut être préoccupant lors du revêtement de matériaux sensibles à la température comme les plastiques.

Applications clés de la pulvérisation cathodique

Les capacités uniques de la pulvérisation cathodique en font le procédé de choix pour bon nombre des technologies les plus avancées d'aujourd'hui.

• Si votre objectif principal est l'électronique de pointe : La pulvérisation cathodique fournit les couches conductrices et diélectriques ultra-pures et uniformes requises pour les circuits semi-conducteurs et les transistors en couches minces.
• Si votre objectif principal est l'optique haute performance : C'est la méthode idéale pour créer les revêtements antireflets (AR) multicouches complexes pour les lunettes et les revêtements à faible émissivité (faible E) pour le verre architectural.
• Si votre objectif principal est le stockage de données et les capteurs : Les films magnétiques et résistifs précis nécessaires pour les disques durs, le MRAM et divers types de capteurs sont presque exclusivement déposés par pulvérisation cathodique.

En fin de compte, la pulvérisation cathodique est le choix définitif lorsque la précision, la pureté et la qualité structurelle d'un film mince sont primordiales pour la performance du produit final.

Tableau récapitulatif :

Aspect	Conclusion clé
Type de procédé	Dépôt physique en phase vapeur (PVD), un procédé de transfert de moment (non thermique).
Mécanisme central	Des ions énergétiques bombardent une cible, éjectant des atomes qui se déposent sous forme de film mince sur un substrat.
Avantages principaux	Qualité de film supérieure, excellent contrôle, polyvalence avec les métaux/céramiques, haute pureté.
Applications courantes	Dispositifs semi-conducteurs, revêtements optiques, supports de stockage de données et divers capteurs.

Besoin d'un film mince uniforme et de haute pureté pour votre application ?

KINTEK est spécialisée dans les équipements de laboratoire avancés, y compris les systèmes de pulvérisation cathodique, pour répondre aux besoins exigeants des laboratoires de R&D et de production. Que vous développiez des semi-conducteurs de nouvelle génération, des optiques de précision ou des capteurs avancés, notre expertise garantit que vous obtiendrez les propriétés de film précises requises pour réussir.

Contactez nos experts dès aujourd'hui pour discuter de la manière dont nos solutions de pulvérisation cathodique peuvent améliorer vos processus de recherche et de fabrication.

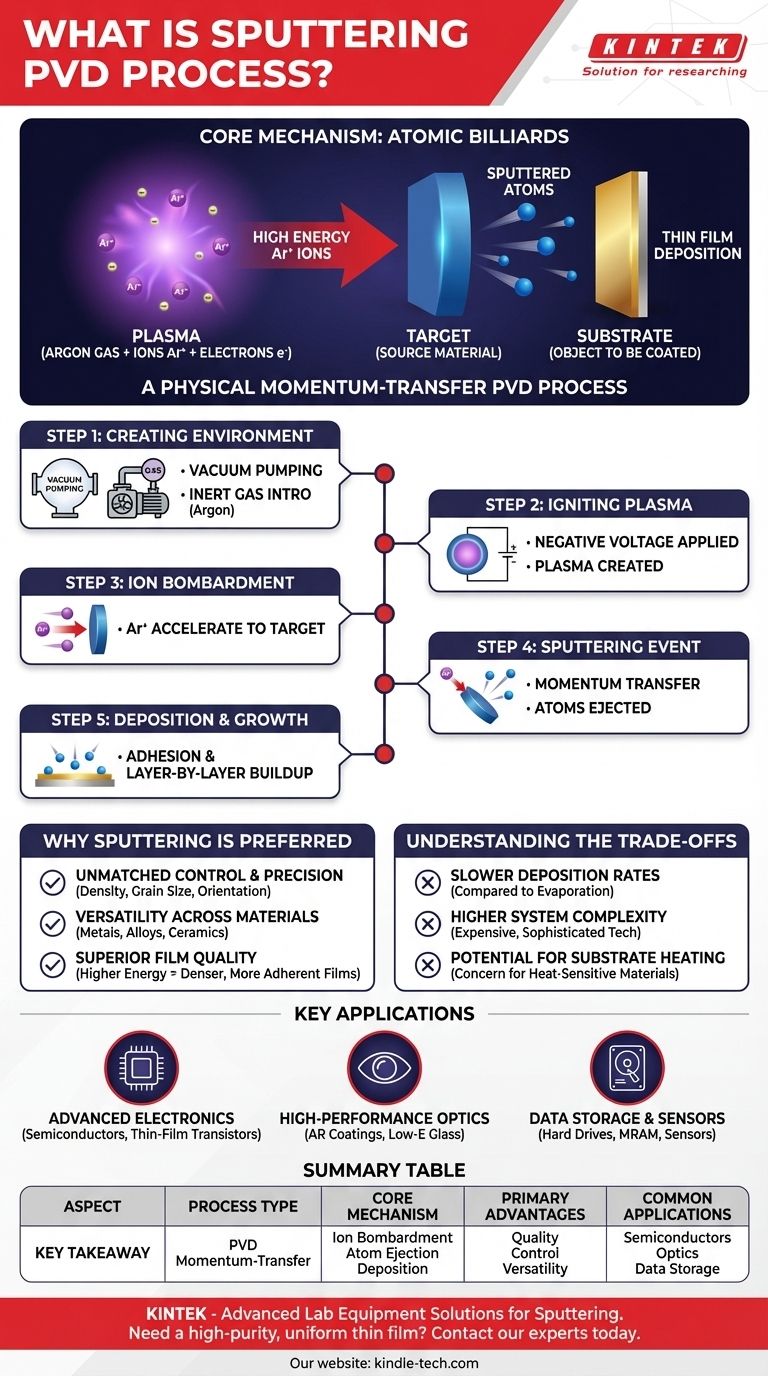

Guide Visuel
