Quelle est la différence entre le KBr et l'ATR en FTIR ? Choisir la bonne technique pour votre échantillon

Fondamentalement, la différence entre la technique de pastille de KBr et la réflexion totale atténuée (ATR) en spectroscopie FTIR réside dans la manière dont la lumière infrarouge interagit avec l'échantillon. La méthode KBr est une technique de transmission, où la lumière passe à travers un échantillon dilué. En revanche, l'ATR est une technique de réflexion de surface, où la lumière effleure la surface d'un échantillon pur, nécessitant peu ou pas de préparation.

Le choix entre KBr et ATR ne dépend pas de savoir lequel est « meilleur », mais lequel est l'outil approprié pour votre échantillon spécifique et votre objectif analytique. Le KBr fournit une analyse de masse classique qui demande beaucoup de travail, tandis que l'ATR offre rapidité et simplicité pour les analyses sensibles à la surface.

Le principe fondamental : Transmission contre réflexion

La méthode que vous choisissez dicte chaque aspect de votre expérience, de la préparation de l'échantillon au type d'information que vous pouvez obtenir.

Pastilles de KBr : Analyse par transmission

La méthode de la pastille de KBr est une technique traditionnelle pour analyser les échantillons solides. L'échantillon est finement broyé et intimement mélangé avec de la poudre de bromure de potassium (KBr) sec.

Ce mélange, contenant généralement seulement environ 1 % d'échantillon en poids, est ensuite comprimé sous haute pression pour former un petit disque ou une « pastille » semi-transparente.

Le KBr est utilisé car il est transparent à la lumière infrarouge dans la région d'analyse. Le faisceau IR passe directement à travers la pastille, et le détecteur mesure la lumière qui n'a pas été absorbée par l'échantillon dispersé à l'intérieur.

ATR : Analyse par réflexion de surface

L'ATR est une technique moderne qui est devenue un pilier dans la plupart des laboratoires en raison de sa simplicité. Elle ne nécessite ni dilution de l'échantillon ni pressage de pastille.

Au lieu de cela, l'échantillon (solide ou liquide) est pressé directement contre un petit cristal très durable avec un indice de réfraction élevé, tel que le diamant ou le germanium.

Le faisceau IR est dirigé dans le cristal ATR. Il se réfléchit en interne, créant un champ d'énergie subtil — une onde évanescente — qui s'étend sur une très courte distance (typiquement 0,5 à 2 micromètres) au-delà de la surface du cristal et dans votre échantillon.

L'échantillon absorbe l'énergie de cette onde à ses fréquences caractéristiques. Le faisceau lumineux « atténué » ou affaibli est ensuite réfléchi vers l'instrument pour être détecté. Il s'agit fondamentalement d'une mesure de surface.

Différences clés en pratique

Le choix de la technique a des conséquences pratiques importantes sur votre flux de travail et vos résultats.

Préparation de l'échantillon

KBr : Cette méthode est destructive et fastidieuse. Elle nécessite une pesée minutieuse, un broyage intensif au mortier et au pilon pour réduire la taille des particules, un mélange et un pressage dans une presse hydraulique. L'ensemble du processus peut prendre 5 à 10 minutes par échantillon.

ATR : Cette méthode est non destructive et exceptionnellement rapide. Il suffit de placer une petite quantité de l'échantillon sur le cristal, d'appliquer une pression avec une pince intégrée pour assurer un bon contact, et de commencer la mesure. Le nettoyage consiste à essuyer le cristal. Un échantillon peut être analysé en moins d'une minute.

Compatibilité des échantillons

KBr : Cette méthode convient uniquement aux solides qui peuvent être broyés en une poudre fine. Il est crucial de noter que le KBr étant un sel, il est hygroscopique (absorbe l'humidité de l'air) et se dissoudra dans l'eau. Par conséquent, il ne peut pas être utilisé pour les solutions aqueuses ou les échantillons très humides.

ATR : C'est une technique incroyablement polyvalente. Elle fonctionne excellemment avec les solides, les poudres, les films, les pâtes, les gels et les liquides. Le cristal (comme le diamant) étant inerte et non poreux, l'ATR est la méthode de choix pour analyser les solutions aqueuses.

Type d'informations recueillies

KBr : En broyant l'échantillon, vous créez un mélange homogène. Le spectre résultant est donc représentatif de la composition globale du matériau.

ATR : Étant donné que l'onde évanescente ne pénètre que de quelques micromètres de profondeur, l'ATR est intrinsèquement une technique d'analyse de surface. Si la surface de votre échantillon est chimiquement différente de son volume (par exemple, en raison d'une oxydation, d'un revêtement ou d'une contamination), l'ATR détectera principalement la couche superficielle.

Comprendre les compromis

Aucune méthode n'est parfaite ; chacune présente des avantages et des inconvénients que vous devez prendre en compte.

L'inconvénient du KBr : Main-d'œuvre et erreur

Le principal inconvénient de la méthode KBr est le potentiel d'erreur. Un broyage inégal peut provoquer des effets de diffusion et des pics déformés. La contamination par l'humidité atmosphérique est fréquente, entraînant de larges pics d'eau indésirables dans le spectre. Le processus est lent et nécessite une compétence opérateur importante pour obtenir la reproductibilité.

L'avantage de l'ATR : Vitesse et reproductibilité

L'avantage principal de l'ATR est sa rapidité, sa facilité d'utilisation et sa haute reproductibilité. La longueur de trajet effective de la mesure est déterminée par les propriétés du cristal et la longueur d'onde de la lumière, et non par l'épaisseur d'une pastille que vous avez pressée. Cette cohérence la rend idéale pour le contrôle qualité et les applications à haut débit.

L'inconvénient de l'ATR : Potentiel de différences spectrales

Étant donné que la profondeur de pénétration de l'onde évanescente dépend de la longueur d'onde, les spectres ATR peuvent sembler légèrement différents des spectres de transmission (KBr). Plus précisément, les pics aux nombres d'onde plus bas peuvent apparaître relativement plus intenses. Bien que les logiciels modernes puissent souvent corriger cela, la comparaison directe avec d'anciennes bibliothèques spectrales basées sur le KBr peut parfois être difficile.

Choisir la bonne méthode pour votre analyse

Sélectionnez votre technique en fonction de vos besoins analytiques spécifiques, et non uniquement par convention.

• Si votre objectif principal est la rapidité et la facilité d'utilisation pour l'analyse de routine : L'ATR est le choix évident en raison de sa préparation minimale des échantillons et de son débit élevé.
• Si vous analysez des liquides, des pâtes ou des solutions aqueuses : L'ATR est votre seule option viable, car le sel KBr se dissoudrait.
• Si vous devez analyser la composition globale d'un solide et pas seulement sa surface : La méthode KBr est plus appropriée, car elle implique le broyage et l'homogénéisation du matériau de l'échantillon.
• Si votre échantillon est un matériau sombre et fortement absorbant (comme un polymère chargé de carbone) : L'ATR est souvent supérieure, car il peut être presque impossible de fabriquer une pastille KBr transmissive suffisamment mince pour laisser passer la lumière.

Comprendre cette différence fondamentale entre une mesure de transmission et une mesure de réflexion de surface vous permet de choisir l'outil précis pour votre défi analytique.

Tableau récapitulatif :

Caractéristique	KBr (Transmission)	ATR (Réflexion)
Principe de base	La lumière IR passe à travers une pastille d'échantillon dilué	La lumière IR se réfléchit sur la surface d'un échantillon pur
Préparation de l'échantillon	Broyage et pressage fastidieux et destructifs	Rapide, non destructif ; placer l'échantillon sur le cristal
Idéal pour	Analyse de masse de poudres solides sèches	Analyse de surface de solides, liquides, pâtes, solutions aqueuses
Avantage clé	Représente la composition globale	Rapidité, simplicité, polyvalence
Limitation clé	Hygroscopique ; non adapté aux échantillons humides/aqueux	Sensible à la surface ; différences spectrales par rapport au KBr

Optimisez votre analyse FTIR avec KINTEK

Choisir entre KBr et ATR est essentiel pour obtenir des résultats précis. KINTEK se spécialise dans la fourniture de l'équipement de laboratoire et des consommables appropriés pour prendre en charge les deux techniques, garantissant que votre laboratoire fonctionne à une efficacité maximale.

Nous fournissons les outils dont vous avez besoin pour réussir :

• Pour l'analyse KBr : Poudre de KBr de haute qualité et presses hydrauliques fiables pour créer des pastilles parfaites.
• Pour l'analyse ATR : Accessoires ATR durables avec des cristaux robustes en diamant ou en germanium pour des mesures de surface rapides et reproductibles.

Laissez notre expertise vous guider vers la solution optimale pour vos échantillons et objectifs analytiques spécifiques. Contactez notre équipe dès aujourd'hui pour discuter de vos exigences FTIR et découvrir comment nous pouvons améliorer les capacités de votre laboratoire.

Contactez-nous maintenant

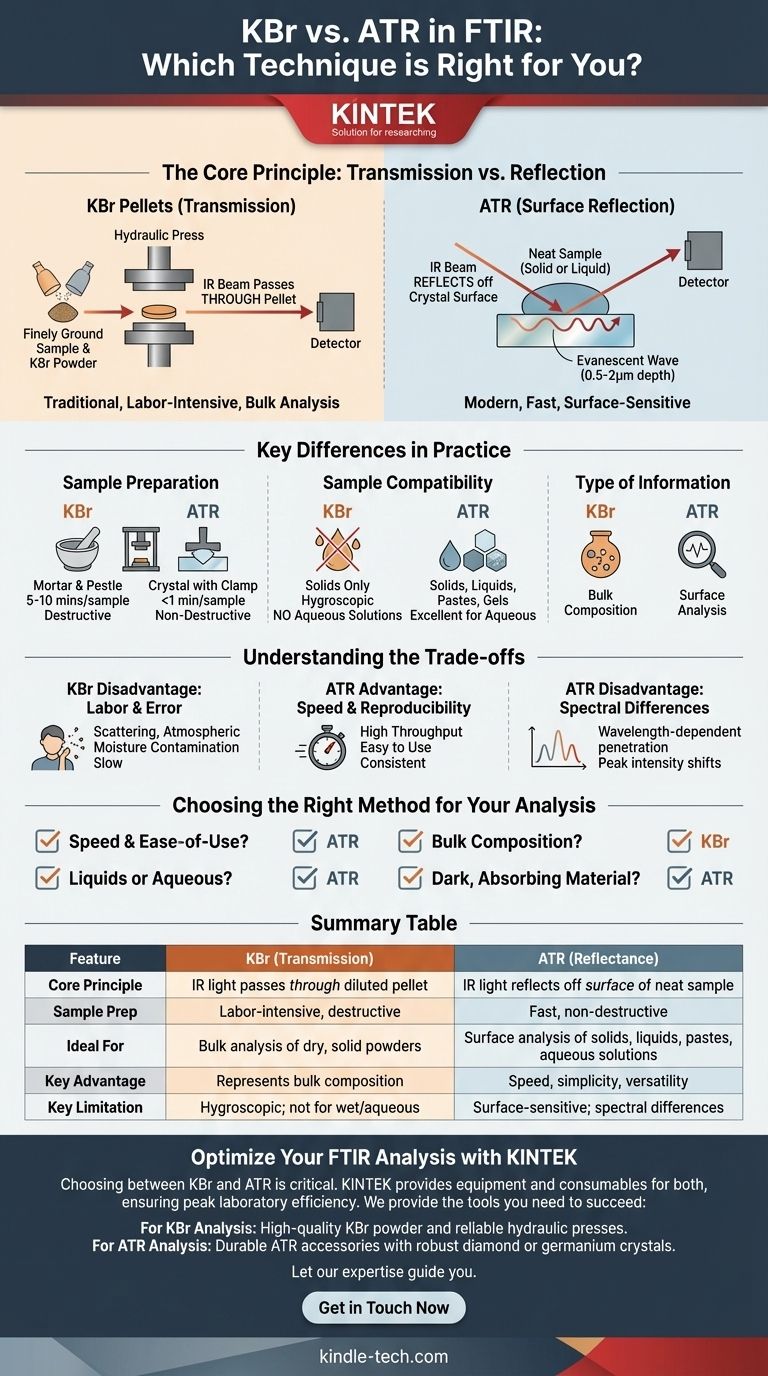

Guide Visuel
