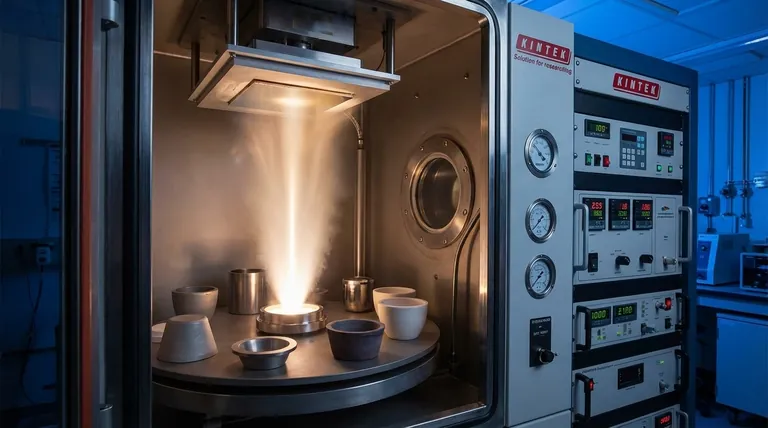

L'évaporation assistée par faisceau d'électrons est-elle utilisée pour les métaux ? La clé des films métalliques de haute pureté et à point de fusion élevé

Oui, l'évaporation assistée par faisceau d'électrons (e-beam) n'est pas seulement utilisée pour les métaux, c'est une technologie fondamentale pour leur dépôt. Cette méthode de dépôt physique en phase vapeur (PVD) est spécifiquement choisie pour sa capacité à vaporiser des matériaux avec des points de fusion très élevés, y compris de nombreux métaux et diélectriques impossibles à traiter avec des techniques thermiques plus simples. Son haut degré de contrôle sur l'épaisseur et la pureté du film le rend indispensable pour les applications avancées.

L'évaporation par faisceau d'électrons est la méthode privilégiée pour déposer des métaux à point de fusion élevé ou lorsque le contrôle précis de l'épaisseur et de la structure du film est primordial. Elle surmonte les limitations de température des techniques d'évaporation thermique plus simples, permettant l'utilisation d'une gamme plus large de matériaux haute performance.

Pourquoi choisir l'évaporation par faisceau d'électrons pour les métaux ?

La décision d'utiliser l'évaporation par faisceau d'électrons plutôt que d'autres méthodes est motivée par des avantages techniques distincts liés à la température, à la pureté et au contrôle.

Surmonter les limitations de température

De nombreux métaux technologiquement importants, tels que le platine, le tungstène et le tantale, ont des températures d'évaporation extrêmement élevées. L'évaporation thermique standard, qui utilise un creuset ou un filament chauffé par résistance, ne peut tout simplement pas atteindre ces températures efficacement ou sans contaminer le film.

Le processus par faisceau d'électrons utilise un faisceau d'électrons de haute énergie pour chauffer directement et localement le matériau source. Cette énergie intense et focalisée peut vaporiser pratiquement n'importe quel matériau, ce qui en fait un outil très polyvalent et performant.

Atteindre une grande pureté de dépôt

Étant donné que le faisceau d'électrons ne chauffe que le matériau source dans son creuset, les composants de la chambre à vide environnante restent relativement froids. Cela minimise le dégazage et la contamination provenant de l'équipement lui-même.

Il en résulte un film déposé beaucoup plus pur par rapport aux méthodes où un élément chauffant est à proximité du matériau source.

Obtenir un contrôle précis des propriétés du film

Le taux de dépôt dans un système à faisceau d'électrons peut être contrôlé avec une précision exceptionnelle en ajustant le courant du faisceau. Cela permet de créer des films avec une épaisseur très reproductible et uniforme, de quelques angströms à plusieurs microns.

Ce niveau de contrôle est essentiel dans des applications telles que les revêtements optiques et la microélectronique, où l'épaisseur du film a un impact direct sur les performances de l'appareil.

Les avantages pratiques du processus par faisceau d'électrons

Au-delà de ses capacités fondamentales, la nature du processus par faisceau d'électrons offre des avantages pour des techniques de fabrication spécifiques.

Permettre le masquage par « lift-off »

L'évaporation par faisceau d'électrons est un processus de visée directe (line-of-sight), ce qui signifie que le matériau évaporé voyage en ligne droite de la source au substrat. Il en résulte un revêtement très directionnel, ou anisotrope.

Cette propriété est idéale pour une technique de masquage appelée « lift-off », où un masque est appliqué sur le substrat avant le dépôt. Le revêtement directionnel assure des bords nets sans dépôt de matériau sur les parois latérales du masque, permettant un retrait facile et la création de motifs très nets et bien définis.

Applications concrètes

La précision et la polyvalence des matériaux de l'évaporation par faisceau d'électrons sont exploitées dans de nombreuses industries. Vous pouvez trouver des films métalliques déposés par faisceau d'électrons dans :

• Les écrans électroluminescents (EL) organiques et inorganiques
• Les composants de packs d'alimentation
• Les filtres à ondes acoustiques de surface (SAW)
• Les composants pour montres et batteries lithium-ion
• Les jonctions Josephson pour l'informatique quantique

Comprendre les compromis

Aucune technologie n'est sans limites. Être un conseiller de confiance signifie présenter une vision objective.

Complexité et coût de l'équipement

Les évaporateurs à faisceau d'électrons sont nettement plus complexes et coûteux que les évaporateurs thermiques standard. Ils nécessitent un environnement de vide poussé, des alimentations haute tension et des systèmes de contrôle sophistiqués, ce qui entraîne des coûts d'investissement initial et de maintenance plus élevés.

Potentiel de dommages causés par les rayons X

Le faisceau d'électrons de haute énergie génère des rayons X comme sous-produit lorsqu'il frappe le matériau source. Ces rayons X peuvent potentiellement endommager les substrats sensibles ou les dispositifs électroniques. Bien que souvent gérable par blindage ou post-traitement, c'est un facteur critique pour certaines applications.

Couverture conforme limitée

La même propriété de visée directe qui est un avantage pour le lift-off est un inconvénient pour le revêtement de formes tridimensionnelles complexes. Le processus ne peut pas facilement recouvrir les zones « ombragées », ce qui entraîne une couverture non uniforme sur les surfaces non planes. Pour de telles applications, une technique plus conforme comme la pulvérisation cathodique est souvent préférée.

Faire le bon choix pour votre métal

Pour déterminer si l'évaporation par faisceau d'électrons est l'approche correcte, considérez votre objectif principal.

• Si votre objectif principal est de déposer des métaux à point de fusion élevé (par exemple, platine, tungstène, tantale) : L'e-beam est souvent la seule méthode d'évaporation pratique en raison de ses capacités thermiques inégalées.
• Si votre objectif principal est de créer des films précis et de haute pureté pour l'électronique ou l'optique : Le contrôle fin du taux de dépôt et le processus intrinsèquement propre font de l'e-beam un choix supérieur.
• Si votre objectif principal est le masquage à l'aide d'un processus de lift-off : Le dépôt directionnel et en ligne de visée de l'e-beam est parfaitement adapté à la création de caractéristiques nettes et bien définies.
• Si votre objectif principal est de revêtir des pièces 3D complexes ou de minimiser le coût de l'équipement : Vous devriez évaluer des méthodes alternatives comme la pulvérisation cathodique pour la couverture ou l'évaporation thermique standard pour les métaux à plus basse température.

En fin de compte, comprendre ces capacités vous permet de choisir l'évaporation par faisceau d'électrons non seulement comme une méthode, mais comme l'outil approprié pour obtenir des films métalliques haute performance.

Tableau récapitulatif :

Aspect	Évaporation par faisceau d'électrons pour les métaux
Utilisation principale	Dépôt de métaux à point de fusion élevé (par exemple, Pt, W, Ta)
Avantage clé	Capacité thermique inégalée et pureté élevée du film
Idéal pour	Contrôle précis de l'épaisseur du film, masquage par lift-off, microélectronique
Limitation	Processus en ligne de visée ; pas idéal pour les revêtements 3D complexes
