À la base, le thermoformage sous vide est un procédé de fabrication simplifié qui utilise la pression du vide pour façonner une feuille de plastique chauffée sur un moule unique. C'est l'une des méthodes les plus courantes et les plus rentables pour créer des pièces en plastique, en particulier celles qui ne nécessitent des détails précis que sur une seule face, telles que les emballages profilés, les plateaux et les boîtiers simples.
Le concept central à saisir est que le formage sous vide est un processus de façonnage, et non un processus de création. Il commence avec une feuille de plastique existante et utilise un vide pour la forcer à prendre une nouvelle forme définie par un moule, ce qui le rend exceptionnellement efficace pour des applications spécifiques.
Le processus de formage sous vide : une analyse étape par étape
Pour comprendre ses applications, vous devez d'abord comprendre sa mécanique. Le processus est simple, ce qui est une source principale de son efficacité et de sa rentabilité.
Étape 1 : Serrage et chauffage
Une feuille de plastique est fixée dans un cadre. Cette feuille est ensuite chauffée jusqu'à ce qu'elle devienne molle, souple et atteigne une température de formage.
Étape 2 : Habillage et moulage
Une fois malléable, la feuille de plastique est positionnée sur un moule. Ce moule contient la forme finale souhaitée de la pièce.
Étape 3 : Application du vide
Un vide est activé, retirant l'air entre la feuille de plastique et le moule. La pression atmosphérique pousse alors le plastique mou vers le bas, le forçant à épouser étroitement la surface du moule.
Étape 4 : Refroidissement et démoulage
Le plastique refroidit et durcit dans sa nouvelle forme. Le vide est relâché et la pièce nouvellement formée est retirée du moule, prête pour la coupe et la finition.
Comment le formage sous vide diffère des autres procédés sous vide
Le terme « vide » est utilisé dans de nombreux procédés industriels, ce qui peut prêter à confusion. Le formage sous vide est fondamentalement différent des procédés qui utilisent un vide pour la création ou l'affinage des matériaux.
Thermoformage contre frittage
Le formage sous vide façonne une feuille thermoplastique. En revanche, le frittage sous vide fusionne un matériau en poudre (comme du métal ou de la céramique) en un objet solide à haute densité à l'intérieur d'un four. Le frittage repose sur la diffusion atomique à haute température pour créer un matériau, et non seulement pour le façonner.
Thermoformage contre refusion par arc sous vide (VAR)
La refusion par arc sous vide est un procédé métallurgique utilisé pour affiner et purifier les métaux. Il utilise un arc électrique pour faire fondre une électrode impure dans un vide, le métal en fusion purifié se solidifiant dans un moule refroidi à l'eau. Il s'agit d'un processus d'affinage de haute pureté, entièrement différent du façonnage du plastique.
Comprendre les compromis du formage sous vide
Comme toute méthode de fabrication, le formage sous vide présente un profil distinct d'avantages et de limitations. Comprendre ces aspects est essentiel pour choisir le bon procédé pour votre projet.
Avantage clé : faible coût d'outillage et rapidité
Étant donné qu'il ne nécessite qu'un moule unilatéral, l'outillage est nettement moins cher et plus rapide à produire par rapport à des méthodes comme le moulage par injection. Cela le rend idéal pour les prototypes, les séries de production petites à moyennes et les grandes pièces où les coûts de moule seraient autrement prohibitifs.
Limitation clé : détails unilatéraux
La face du plastique en contact avec le moule présentera des détails nets et définis. Cependant, la face éloignée du moule est moins contrôlée, ce qui entraîne souvent des caractéristiques moins définies et des variations dans l'épaisseur de la paroi. C'est le principal compromis du processus.
Contraintes matérielles et géométriques
Le processus convient mieux aux pièces présentant des courbes simples et sans coins internes vifs ni contre-dépouilles. Les tirages profonds peuvent provoquer un amincissement excessif du matériau dans les coins.
Quand choisir le formage sous vide
Les objectifs spécifiques de votre projet détermineront si le formage sous vide est le choix technique approprié.
- Si votre objectif principal est le prototypage rapide ou la production à faible volume : Le formage sous vide est un excellent choix en raison de son faible coût d'outillage et de ses temps de configuration rapides.
- Si votre objectif principal est l'emballage rentable ou les boîtiers simples : C'est la norme de l'industrie pour la production d'articles tels que les emballages blister, les plateaux alimentaires et les couvercles d'équipement où une seule surface nécessite une définition précise.
- Si votre objectif principal est la fabrication de pièces à haute résistance ou de détails complexes à deux faces : Vous devriez explorer d'autres méthodes telles que le moulage par injection, l'usinage CNC, ou pour les métaux, des procédés comme le frittage ou la fonderie.
Le choix du bon procédé de fabrication commence par une compréhension claire des exigences non négociables de votre projet.
Tableau récapitulatif :
| Aspect | Thermoformage sous vide | Frittage sous vide |
|---|---|---|
| Objectif | Façonne des feuilles de plastique chauffées | Fusionne des matériaux en poudre en solides |
| Processus | Utilise la pression du vide sur un moule | Utilise une chaleur élevée dans un four sous vide |
| Résultat typique | Emballages, plateaux, boîtiers | Pièces métalliques/céramiques à haute densité |
| Avantage clé | Faible coût d'outillage, rapide pour les prototypes | Crée des pièces solides et complexes en forme nette |
Besoin de créer des prototypes ou des emballages en plastique précis ? KINTEK se spécialise dans la fourniture de l'équipement adapté à vos besoins de laboratoire ou de production. Que vous exploriez le formage sous vide ou des procédés avancés comme le frittage, notre expertise garantit que vous obtenez la solution optimale pour le façonnage et la fabrication des matériaux. Contactez nos experts dès aujourd'hui pour discuter des exigences de votre projet !

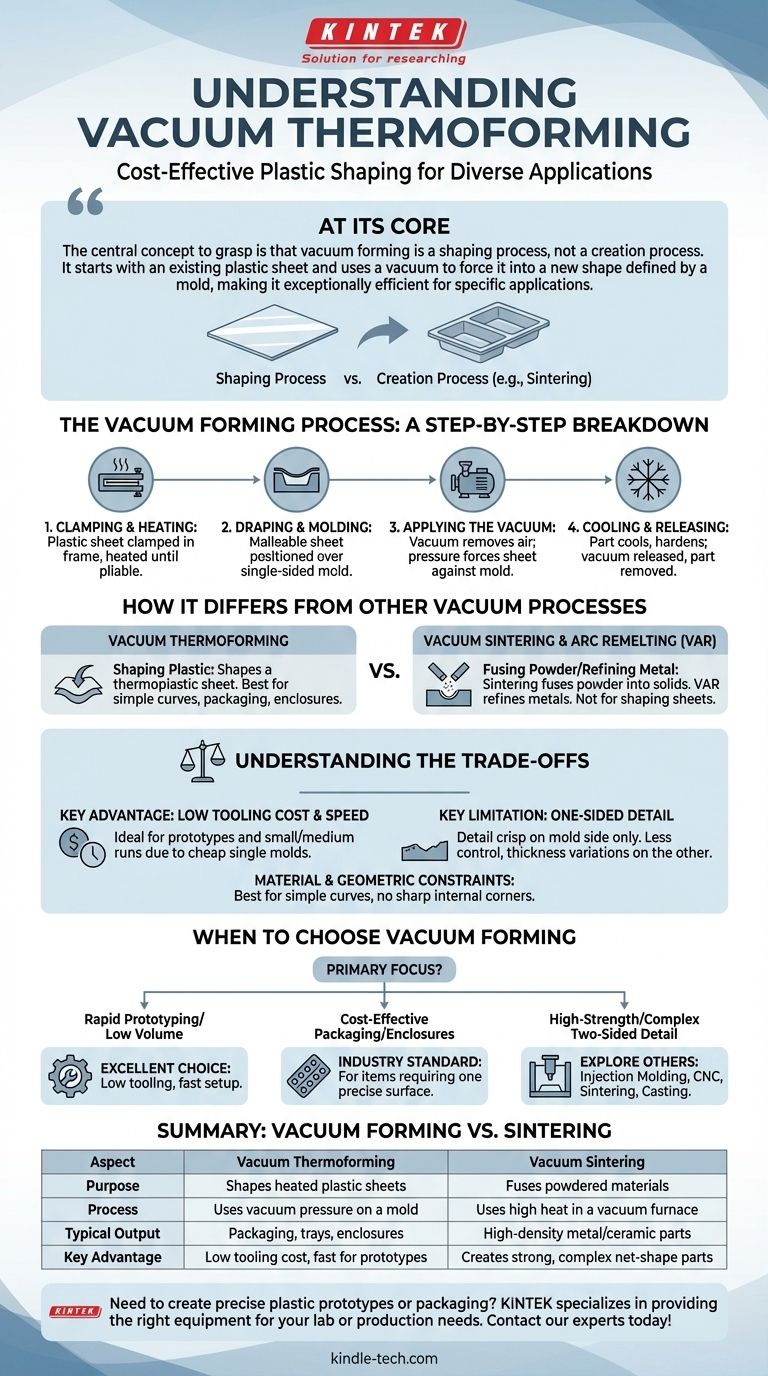

Guide Visuel
