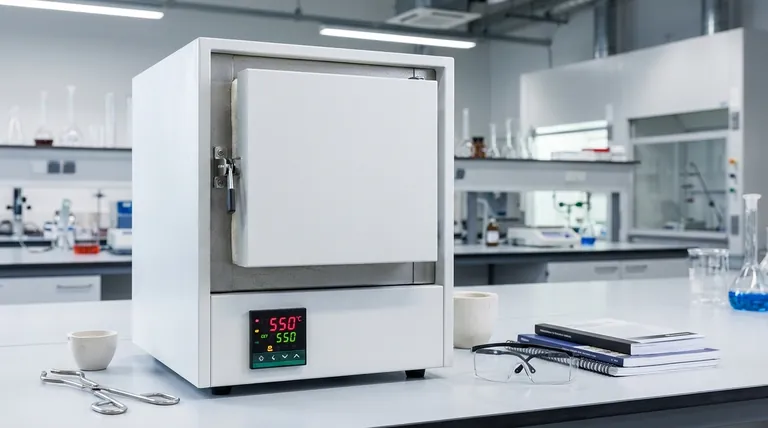

En substance, le contrôleur de température numérique est le cerveau d'un four à moufle. C'est un système micro-informatique qui gère précisément la chaleur du four. Il fonctionne en lisant constamment la température interne à partir d'un capteur (un thermocouple) et en la comparant à la température cible que vous avez définie. Sur la base de cette comparaison, il ajuste intelligemment l'alimentation envoyée aux éléments chauffants internes, garantissant que le four atteint et maintient la température souhaitée avec une grande stabilité.
La valeur d'un four à moufle réside dans sa capacité à atteindre des températures élevées avec précision. Le contrôleur numérique est le composant qui rend cela possible, mais comprendre son comportement normal de fonctionnement — comme un léger dépassement de température — est la clé pour utiliser le four efficacement et identifier les problèmes réels.
Comment le système de contrôle atteint la précision
Le processus de chauffage d'un four à moufle est géré par un système de contrôle en boucle fermée. Ce système se compose de trois parties essentielles fonctionnant en parfaite synchronisation.
Les composants de base : Contrôleur, Capteur et Actionneur
Le contrôleur est l'unité centrale de traitement, souvent un contrôleur PID (Proportionnel-Intégral-Dérivé) sophistiqué.
Le capteur est presque toujours un thermocouple, un dispositif robuste qui mesure les hautes températures à l'intérieur de la chambre et envoie ces données au contrôleur.
L'actionneur est l'interrupteur qui contrôle l'alimentation des éléments chauffants. Il s'agit généralement d'un relais statique (SSR) ou d'un contacteur capable d'allumer et d'éteindre rapidement les éléments à haute puissance.
La boucle de contrôle en action
Le processus est un cycle continu. Le thermocouple mesure la température réelle et la communique au contrôleur PID.
Le contrôleur calcule la différence, ou « erreur », entre la température réelle et votre consigne.
En fonction de cette erreur, le contrôleur signale au SSR d'alimenter les éléments chauffants (s'il fait trop froid) ou de couper l'alimentation (s'il fait trop chaud).
Le rôle du contrôle PID
Un simple contrôleur marche/arrêt provoquerait de fortes fluctuations de température. Un contrôleur PID est beaucoup plus intelligent.
Il ne réagit pas seulement à la température actuelle ; il anticipe les changements futurs. Il apprend les propriétés thermiques de votre four spécifique, lui permettant de réduire la puissance avant de dépasser la température cible, ce qui entraîne un processus de chauffage beaucoup plus stable et précis.
Comprendre le comportement normal du contrôleur
La précision d'un contrôleur numérique peut entraîner des comportements qui peuvent sembler alarmants mais qui sont parfaitement normaux. Les comprendre est crucial pour une utilisation en toute confiance.
Le dépassement initial de température
Il est normal qu'un four à moufle dépasse initialement la température réglée de 15 à 20 °C.
Cela fait partie du processus de réglage du contrôleur PID. Pendant qu'il chauffe rapidement la chambre, il dépasse légèrement la cible avant de se stabiliser à la consigne précise pour un fonctionnement stable.
Le cycle d'alimentation Marche-Arrêt
Pendant le fonctionnement, vous remarquerez que l'ampèremètre ou l'indicateur de puissance fluctue. Le courant peut chuter à zéro puis revenir.
C'est le contrôleur qui travaille activement. Il coupe l'alimentation lorsque la consigne est atteinte et rétablit automatiquement l'alimentation pour compenser la chaleur au fur et à mesure que le four refroidit naturellement, maintenant la température stable.
Diagnostic des problèmes potentiels
Bien que certains comportements soient normaux, d'autres peuvent indiquer une véritable défaillance du système de contrôle. Connaître la différence évite les temps d'arrêt inutiles et assure la sécurité.
Quand s'inquiéter : Dépassement excessif
Un dépassement normal est faible et temporaire. Si la température du four dépasse la consigne de 50 °C ou plus, cela indique un problème.
Il peut s'agir d'un contrôleur défectueux ou d'un SSR défectueux qui est « bloqué » en position marche, et cela nécessite une attention immédiate.
Incapacité à refroidir
Si le contrôleur a coupé l'alimentation mais que la température ne commence pas à baisser après une période prolongée (par exemple, une heure), cela indique souvent un problème de capteur.
Le plus souvent, la connexion du thermocouple est défaillante ou a grillé. Le contrôleur ne reçoit pas de lecture précise, il ne peut donc pas gérer le système correctement et doit être inspecté.
Application à votre travail
Comprendre le contrôleur de température vous fait passer d'utilisateur passif à opérateur informé. Utilisez ces connaissances pour évaluer les performances et diagnostiquer les problèmes.
- Si votre objectif principal est la fiabilité du processus : Considérez le cycle marche-arrêt normal et les légers dépassements comme des signes positifs d'un système de contrôle sain et actif.
- Si votre objectif principal est le dépannage : Utilisez le seuil de dépassement de 50 °C comme indicateur clé pour déterminer quand une fluctuation mineure devient un défaut potentiel du système nécessitant un entretien.
- Si votre objectif principal est la reproductibilité des résultats : Laissez le four atteindre sa consigne et se stabiliser après le dépassement initial avant d'y placer votre échantillon pour le chauffage le plus précis.
En comprenant la fonction et la rétroaction du contrôleur, vous obtenez un véritable contrôle sur vos applications à haute température.
Tableau récapitulatif :
| Aspect | Idée clé |
|---|---|
| Fonction principale | Le « cerveau » qui gère le chauffage via un système de contrôle en boucle fermée. |
| Composants clés | Contrôleur PID, Thermocouple (Capteur), Relais Statique (Actionneur). |
| Comportement normal | Un léger dépassement initial (15-20 °C) et le cycle d'alimentation marche-arrêt sont des signes d'un système sain. |
| Indicateur de problème | Un dépassement excessif (>50 °C) ou une incapacité à refroidir signale un défaut potentiel. |
