Classification des fours de traitement thermique sous atmosphère contrôlée
Four périodique
Les fours périodiques, y compris les fours à cuvette et les fours à boîte hermétique, sont conçus pour la production de petits lots. Ces fours sont polyvalents, capables d'effectuer une série de traitements thermiques tels que la trempe brillante, le recuit brillant, la cémentation et la copénétration carbone-azote. Le four à caisson scellé, également connu sous le nom de four polyvalent, est particulièrement réputé pour son adaptabilité et son efficacité dans le traitement de divers matériaux et composants.

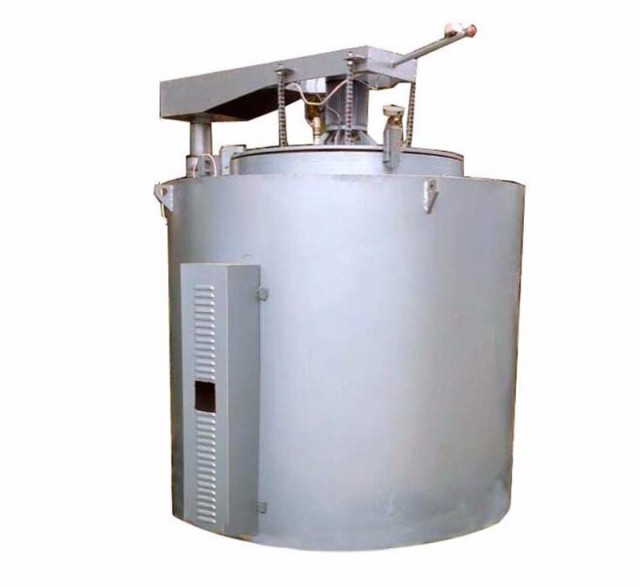

Dans les scénarios de production en petites séries, les fours périodiques offrent un environnement contrôlé qui garantit la qualité et la cohérence des matériaux traités. Le four à cuvette, avec sa conception cylindrique profonde, assure une distribution stable et uniforme de la chaleur, ce qui le rend idéal pour les processus nécessitant un contrôle précis de la température. D'autre part, le four à boîte hermétique excelle dans le maintien d'une atmosphère protectrice, ce qui est crucial pour prévenir l'oxydation et la décarburation pendant le traitement thermique.
Les deux types de fours périodiques sont dotés de caractéristiques qui améliorent leur fonctionnalité et leur sécurité. Il s'agit notamment de mécanismes d'étanchéité robustes pour maintenir l'intégrité de l'atmosphère contrôlée, ainsi que de systèmes avancés de contrôle de la température pour garantir un chauffage uniforme. La nature périodique de ces fours permet une certaine flexibilité dans les programmes de production, ce qui les rend appropriés pour les industries où les commandes sur mesure ou à petite échelle sont courantes.
Four continu
Les fours continus sont des systèmes de traitement thermique industriel conçus pour la production de gros volumes, offrant un flux continu et ininterrompu de pièces à travers la chambre de chauffe. Contrairement aux fours discontinus, qui traitent un nombre limité de pièces à la fois, les fours continus sont conçus pour traiter un flux régulier de matériaux, ce qui les rend idéaux pour les environnements de production de masse.
Ces fours sont équipés de divers mécanismes pour assurer un mouvement fluide et continu des pièces. Les systèmes les plus courants sont les bandes transporteuses, les "poutres mobiles", les vis rotatives et d'autres moyens automatisés de transport des pièces dans le four. Bien que le chargement et le déchargement manuels soient toujours possibles, la durée du processus est généralement mesurée en minutes plutôt qu'en heures, ce qui souligne l'efficacité de ces fours dans les environnements à forte production.
La nature continue de ces fours permet des processus de traitement thermique cohérents, tels que la trempe brillante, le revenu, la cémentation et la carbonitruration. Les éléments chauffants du four génèrent la chaleur nécessaire, tandis que le système de convoyeurs ou de rouleaux garantit que les pièces se déplacent régulièrement dans la chambre de chauffe, subissant le traitement spécifié au fur et à mesure de leur progression. Ce flux continu permet non seulement d'améliorer la productivité, mais aussi de garantir l'uniformité du processus de traitement, ce qui permet d'obtenir une qualité de produit constante.
Caractéristiques du four de traitement thermique à atmosphère contrôlée
Bonne étanchéité de la chambre du four
L'étanchéité de la chambre du four est essentielle pour maintenir l'intégrité et l'efficacité du processus de traitement thermique sous atmosphère contrôlée. Il s'agit de sceller plusieurs composants critiques, notamment le corps du four, les portes, les trous de passage des éléments chauffants électriques, les trous des thermocouples, les trous de l'arbre du ventilateur et les trous mécaniques d'évacuation. Chacun de ces composants doit être méticuleusement scellé pour éviter toute fuite de l'atmosphère contrôlée, qui pourrait compromettre le processus de traitement.
Le corps du four est généralement soudé en continu pour assurer l'étanchéité, tandis que les composants amovibles, comme les joints de porte, sont souvent fabriqués à partir de matériaux tels que la corde d'amiante et le verre d'eau. Ces joints sont comprimés à l'aide de vis pour créer un joint étanche. En outre, des mastics d'étanchéité spécialisés, des brides de compression, des joints d'huile et des méthodes de refroidissement à l'eau sont utilisés pour renforcer l'étanchéité autour des différentes ouvertures du four.
Pour les portes des fours, on utilise souvent un système à double porte, où les salles avant et arrière du matériau sont séparées par deux portes qui s'ouvrent et se ferment alternativement. Cette conception empêche l'air non contrôlé de pénétrer directement dans le four. Les portes elles-mêmes sont équipées de rainures de scellement de sable, de rouleaux et de blocs obliques qui, combinés aux boulons de la porte, créent un joint d'étanchéité assisté par la gravité. Certains modèles intègrent également des joints de protection contre le feu pour une sécurité accrue.
Les éléments chauffants électriques, qui sont essentiels pour maintenir la température souhaitée dans le four, nécessitent des matériaux ou des revêtements résistants à la cémentation. Ces éléments sont souvent alimentés par des systèmes à basse pression pour garantir leur longévité et leur efficacité.
La détection régulière des fuites est également une pratique essentielle pour maintenir l'intégrité du système d'étanchéité du four. Cela implique des contrôles périodiques du système de tuyauterie afin d'identifier et de traiter rapidement toute fuite potentielle. En assurant une bonne étanchéité, le four peut maintenir une atmosphère stable et contrôlée, ce qui est vital pour la réussite du traitement thermique des matériaux.
Maintien d'une pression positive dans le four
Le maintien d'une pression positive à l'intérieur du four est essentiel pour éviter les explosions et garantir une atmosphère stable. Cela est possible grâce à une combinaison de mécanismes sophistiqués conçus pour contrôler méticuleusement l'environnement interne. Les principales mesures comprennent la régulation précise de l'apport de gaz, qui est souvent gérée par des systèmes automatisés qui surveillent et ajustent les débits de gaz en temps réel. En outre, des joints d'eau sont utilisés pour créer une barrière qui empêche les gaz de s'échapper, ce qui permet de maintenir les niveaux de pression souhaités.
Des systèmes de contrôle de la pression sont intégrés dans la conception du four afin de surveiller et d'ajuster en permanence la pression interne et de s'assurer qu'elle reste supérieure à la pression atmosphérique. Cela est particulièrement important dans les environnements où l'atmosphère contrôlée est un mélange de gaz dont la fuite pourrait être dangereuse. Les chambres de chargement sont un autre composant essentiel, conçu pour introduire des matériaux dans le four sans perturber la pression interne. Ces chambres sont équipées de mécanismes qui permettent une entrée et une sortie contrôlées, minimisant ainsi les fluctuations de pression.
Les rideaux pare-feu sont également utilisés pour isoler différentes sections du four, ce qui constitue un niveau supplémentaire de sécurité et de contrôle. Ces dispositifs peuvent se déployer rapidement pour fermer les zones où la pression ou la composition du gaz doit être maintenue de manière indépendante. Ensemble, ces mesures créent un système robuste qui garantit le fonctionnement sûr et efficace du four, en maintenant l'intégrité de l'atmosphère contrôlée nécessaire au processus de traitement thermique.
Atmosphère uniforme dans le four
Garantir une atmosphère uniforme dans le four est essentiel pour maintenir une qualité de produit constante au cours des processus de traitement thermique. Cette uniformité est obtenue par la circulation stratégique de l'atmosphère contrôlée, qui est facilitée par l'intégration de ventilateurs dans la plupart des fours modernes. Ces ventilateurs jouent un rôle essentiel dans la distribution uniforme de l'atmosphère dans la chambre de chauffe, évitant ainsi toute variation localisée susceptible d'affecter le résultat du traitement.
L'atmosphère est généralement fournie par le côté ou le dessus de la chambre de chauffe, en fonction de la conception spécifique et des exigences opérationnelles du four. Cette distribution méthodique permet de s'assurer que chaque partie du produit est exposée aux mêmes conditions environnementales, garantissant ainsi l'uniformité du processus de traitement thermique. Cette précision est essentielle pour les applications où la moindre déviation de l'atmosphère peut entraîner des variations significatives des propriétés du produit final.
Outre les ventilateurs, la conception du four joue également un rôle essentiel dans le maintien de cette uniformité. La disposition des éléments chauffants, la configuration des systèmes d'admission et d'évacuation de l'air et la construction générale du four contribuent toutes à la circulation efficace de l'atmosphère contrôlée. Cette approche holistique garantit que le four fonctionne de manière efficace et fiable, et qu'il fournit constamment des résultats de haute qualité.
Installation de dispositifs de sécurité
L'installation de dispositifs de sécurité dans les fours de traitement thermique sous atmosphère contrôlée est primordiale en raison des risques de toxicité et d'explosion inhérents à l'atmosphère contrôlée. Ces dispositifs sont méticuleusement conçus pour atténuer les risques potentiels et garantir la sécurité des opérations. Les principaux dispositifs de sécurité sont les suivants
-

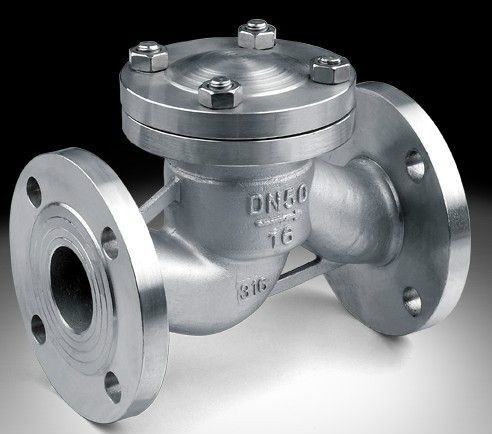

: Ils empêchent le reflux des gaz, garantissant que l'atmosphère contrôlée reste dans les zones désignées et ne contamine pas d'autres sections de l'installation.
-
Vannes d'arrêt: Elles sont essentielles dans les situations d'urgence, car elles permettent d'isoler rapidement les conduites d'alimentation en gaz afin d'éviter toute fuite ou contamination supplémentaire.
-
Clapets anti-retour de flamme: Ils sont installés pour détecter et éteindre toute flamme qui pourrait se former par inadvertance à l'intérieur du four, évitant ainsi les explosions potentielles.
-
Manomètres: Ils permettent de contrôler en temps réel la pression interne du four et de s'assurer qu'elle reste dans des limites opérationnelles sûres.
-
Alarmes de sécurité: Elles sont déclenchées en cas de conditions anormales, telles qu'une pression excessive ou des écarts de température, et alertent les opérateurs pour qu'ils prennent des mesures correctives immédiates.
-
Trous antidéflagrants: Ils sont stratégiquement placés pour évacuer en toute sécurité toute accumulation de pression en cas d'explosion, afin de minimiser les dommages causés au four et aux zones environnantes.
L'intégration de ces dispositifs de sécurité est essentielle pour maintenir un environnement de travail sûr et garantir la longévité et la fiabilité du processus de traitement thermique sous atmosphère contrôlée.
Composants du four - Anti-érosion de l'atmosphère
Pour assurer la longévité et l'efficacité d'un four de traitement thermique en atmosphère contrôlée, le revêtement du four doit être construit en maçonnerie de briques imperméables. Cette imperméabilité est cruciale car elle empêche l'atmosphère contrôlée de s'échapper, préservant ainsi l'intégrité du processus de chauffage et la qualité des matériaux traités.
Les éléments chauffants électriques, qui font partie intégrante du fonctionnement du four, sont exposés à des risques importants d'érosion en raison des environnements difficiles dans lesquels ils fonctionnent. Pour atténuer ce risque, ces éléments sont souvent protégés par l'utilisation de tubes à rayonnement ou par un chauffage dans une atmosphère oxydante. Les tubes de rayonnement agissent comme une barrière, protégeant les éléments chauffants du contact direct avec l'atmosphère contrôlée, qui peut contenir des gaz corrosifs. Le chauffage dans une atmosphère oxydante peut également créer une couche protectrice à la surface des éléments chauffants, réduisant ainsi leur exposition aux effets corrosifs de l'atmosphère contrôlée.
Grâce à ces mesures de protection, la durée de vie des éléments chauffants électriques est considérablement prolongée, ce qui garantit un fonctionnement continu et fiable du four.
