Guide d'utilisation et de dépannage de l'évaporateur rotatif

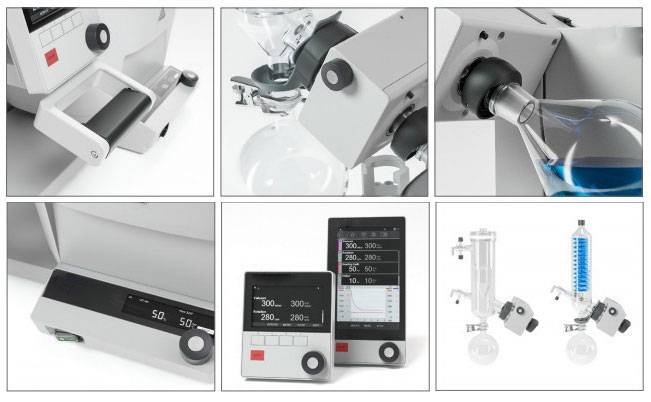

Composants de l'évaporateur rotatif

Principales pièces et fonctions

L'évaporateur rotatif est composé de plusieurs éléments clés, chacun jouant un rôle crucial dans le processus d'évaporation. Ces composants comprennent le moteur rotatif, le tube d'évaporation, le système de vide, les pots de chauffage du fluide, les tubes de condensation, les flacons de collecte d'échantillons de condensation et les mécanismes d'élévation et d'abaissement de la fiole d'évaporation.

• Moteur rotatif: Ce moteur entraîne la rotation du tube d'évaporation, créant une force centrifuge qui étale l'échantillon en une fine pellicule. Ce film augmente la surface d'évaporation.

• Tube d'évaporation: Le tube d'évaporation contient l'échantillon à évaporer. Sa rotation sous vide facilite la distribution uniforme de l'échantillon, assurant une évaporation rapide et efficace.

• Système de vide: Le système de vide réduit la pression à l'intérieur de la chambre d'évaporation, abaissant ainsi le point d'ébullition du solvant. Cela permet une évaporation plus rapide à des températures plus basses, évitant ainsi la dégradation de l'échantillon.

• Pots de chauffage des fluides: Ces pots fournissent la chaleur nécessaire au tube d'évaporation. Le chauffage contrôlé assure une distribution uniforme de la température, favorisant des taux d'évaporation constants.

• Tubes de condensation: Les tubes de condensation refroidissent les vapeurs de solvant évaporées et les ramènent à l'état liquide. Ce processus est crucial pour la récupération des solvants et la purification des échantillons.

• Bouteilles de collecte d'échantillons de condensation: Ces bouteilles recueillent le solvant condensé, ce qui permet de le récupérer et de le réutiliser facilement. Une collecte correcte permet d'éviter toute perte de solvant précieux.

• Mécanismes d'élévation et d'abaissement du flacon d'évaporation: Ces mécanismes permettent un contrôle précis de la position du flacon d'évaporation. Le réglage de la hauteur et de l'angle optimise le processus d'évaporation, garantissant une efficacité maximale.

Chacun de ces composants fonctionne en harmonie pour obtenir une évaporation, une concentration et une récupération efficaces des solvants, faisant de l'évaporateur rotatif un outil indispensable dans diverses applications scientifiques et industrielles.

Assemblage du verre et système de vide

Le système de vide d'un évaporateur rotatif peut aller d'une simple pompe à eau à des pompes à vide plus sophistiquées, chacune étant conçue pour créer le différentiel de pression nécessaire à une évaporation efficace. Le choix de la pompe à vide dépend souvent des objectifs spécifiques de la distillation et des caractéristiques du solvant traité.

L'assemblage en verre, qui comprend les composants d'évaporation et de condensation, peut varier considérablement en complexité. Cette variabilité est adaptée pour répondre aux exigences uniques des différents processus de distillation. Par exemple, les solvants ayant un point d'ébullition élevé peuvent nécessiter un assemblage en verre plus complexe pour assurer une condensation et une collecte d'échantillons efficaces. À l'inverse, des installations plus simples peuvent suffire pour les solvants dont le point d'ébullition est plus bas ou lorsque les objectifs de la distillation sont moins exigeants.

En résumé, le système de vide et l'assemblage en verre sont des composants critiques qui doivent être soigneusement sélectionnés et configurés pour optimiser les performances de l'évaporateur rotatif.

Applications et avantages

Domaines d'application

Les évaporateurs rotatifs jouent un rôle essentiel dans divers processus scientifiques et industriels, en particulier dans les secteurs pharmaceutique, chimique et biologique. Ces appareils sont indispensables pour l'évaporation , concentration , cristallisation , séchage , séparation et récupération des solvants . Chacun de ces procédés est essentiel pour raffiner les matières premières et synthétiser des composés complexes.

Par exemple, dans l'industrie pharmaceutique, les évaporateurs rotatifs sont utilisés pour concentrer les ingrédients pharmaceutiques actifs (API) à partir de leurs solutions initiales, afin d'en garantir la pureté et l'efficacité. Dans l'industrie chimique, ces appareils aident à séparer les différents composants chimiques, ce qui est essentiel pour la synthèse de nouveaux composés. Dans le domaine biologique, les évaporateurs rotatifs sont essentiels pour sécher les échantillons biologiques, tels que les protéines et les acides nucléiques, afin de préserver leur intégrité en vue d'analyses ultérieures.

En outre, la fonction de récupération des solvants des évaporateurs rotatifs est particulièrement utile dans les industries où les solvants sont coûteux et dangereux pour l'environnement. En récupérant et en réutilisant efficacement les solvants, ces appareils permettent non seulement de réduire les coûts d'exploitation, mais aussi de contribuer à la durabilité de l'environnement.

En résumé, les multiples applications des évaporateurs rotatifs dans diverses industries soulignent leur importance dans les opérations scientifiques et industrielles modernes.

Avantages et inconvénients

L'évaporateur rotatif offre plusieurs avantages qui en font un choix privilégié pour diverses applications scientifiques et industrielles. L'un des principaux avantages est la formation d'une grande zone de chaleur grâce à la création d'un film liquide sur la surface intérieure du tube d'évaporation. Ce film améliore considérablement l'efficacité du transfert de chaleur, ce qui permet une évaporation rapide des solvants. En outre, la conception empêche efficacement l'ébullition de l'échantillon, ce qui est crucial pour maintenir l'intégrité de l'échantillon pendant le processus d'évaporation.

Cependant, l'évaporateur rotatif n'est pas sans inconvénients. Un inconvénient notable est le risque de perte d'échantillon en raison d'une ébullition incontrôlée. Ce problème peut survenir dans certaines conditions, en particulier lorsque la pression du vide n'est pas contrôlée de manière adéquate. Pour atténuer ce risque, les opérateurs peuvent ajuster la puissance de la pompe à vide afin de maintenir des niveaux de pression optimaux. Par ailleurs, l'ajout de particules anti-ébullition peut aider à stabiliser l'échantillon et à empêcher une ébullition excessive, réduisant ainsi la probabilité de perte d'échantillon.

Manipulation et fonctionnement

Précautions de manipulation

Lors de la manipulation d'un évaporateur rotatif, il est essentiel de suivre des directives spécifiques pour éviter les dommages et assurer la longévité de l'équipement. L'accent doit être mis sur les techniques appropriées pour porter, transporter et déplacer l'appareil.

Transport de l'évaporateur rotatif

• Soutenir les deux extrémités: Soutenez toujours l'évaporateur rotatif par le haut et par la base lorsque vous le soulevez. Cela permet d'éviter toute contrainte excessive sur l'une ou l'autre des parties de l'appareil.
• Utiliser des outils de levage appropriés: Si l'équipement est lourd, utilisez des outils de levage appropriés, tels qu'un chariot, afin d'éviter toute contrainte sur le dos et les bras.

Transport de l'évaporateur rotatif

• Sécuriser l'équipement: Veillez à ce que l'évaporateur rotatif soit solidement fixé dans sa caisse de transport afin d'éviter tout mouvement pendant le transport.
• Éviter les mouvements brusques: Lors du transport, évitez les arrêts ou les virages brusques qui pourraient entraîner le déplacement ou la chute de l'équipement.

Déplacement de l'évaporateur rotatif

• Vérifier l'absence d'obstacles: Avant de déplacer l'évaporateur rotatif, assurez-vous que le chemin est libre de tout obstacle susceptible de provoquer un trébuchement ou une chute.
• Maintenir un rythme régulier: Déplacez-vous à un rythme régulier pour éviter les mouvements saccadés qui pourraient déloger ou endommager l'équipement.

En respectant ces précautions de manipulation, vous pouvez réduire considérablement le risque d'endommagement de votre évaporateur rotatif et garantir son bon fonctionnement.

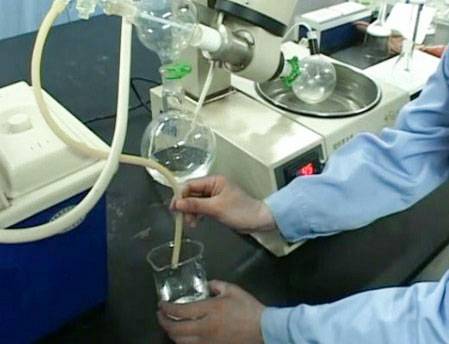

Procédures d'utilisation

Pour garantir un processus d'évaporation efficace et sans heurts, suivez les étapes détaillées ci-dessous :

1. Connexion de l'évaporateur:

   • Commencez par raccorder solidement le tube d'évaporation au moteur rotatif. Veillez à ce que tous les raccords soient bien serrés afin d'éviter toute fuite pendant le fonctionnement.
   • Ensuite, fixez le système de vide au tube d'évaporation. Il peut s'agir d'une simple pompe à eau ou d'une pompe à vide plus complexe, en fonction de votre installation.

2. Remplissage du réservoir de chauffage:

   • Remplissez le réservoir de chauffage avec le solvant ou l'agent chauffant approprié. Le niveau doit être suffisant pour couvrir le tube d'évaporation sans dépasser la ligne de remplissage maximale.
   • Veillez à ce que le fluide chauffant soit compatible avec les solvants à évaporer afin d'éviter toute réaction chimique ou contamination.

3. Réglage de l'angle et de la hauteur:

   • Positionnez le tube d'évaporation à l'angle approprié pour optimiser le flux de solvant et l'efficacité de l'évaporation. En général, un angle compris entre 15° et 30° est recommandé.
   • Ajustez la hauteur du tube d'évaporation pour qu'il soit immergé dans le milieu chauffant sans toucher le fond du réservoir. Cela garantit un chauffage uniforme et évite d'endommager la verrerie.

4. Démarrage de la rotation et du chauffage:

   • Mettez le moteur rotatif en marche pour démarrer la rotation du tube d'évaporation. La vitesse doit être réglée en fonction de la viscosité du solvant et du taux d'évaporation souhaité.
   • Commencez à chauffer le réservoir progressivement afin d'éviter tout choc thermique. Surveillez attentivement la température pour vous assurer qu'elle ne dépasse pas le point d'ébullition du solvant.

5. Terminer le processus d'évaporation:

   • Au fur et à mesure que le solvant s'évapore, il passe par les tubes de condensation et s'accumule dans les flacons de collecte des échantillons. Surveillez le processus pour garantir une condensation et une collecte efficaces.
   • Une fois l'évaporation terminée, arrêtez le chauffage et la rotation. Détachez avec précaution le système à vide et laissez le solvant restant refroidir avant de le manipuler.

En suivant ces étapes, vous pouvez garantir un processus d'évaporation réussi et sûr avec votre évaporateur rotatif.

Emballage et fermeture de la boîte

Lorsqu'il s'agit d'emballer l'évaporateur rotatif pour le stocker ou le transporter, il est essentiel de suivre un processus méticuleux pour s'assurer que tous les composants sont bien en place et que la boîte est correctement fermée. Voici les principales étapes à suivre :

1. Vérification des composants: Commencez par vérifier que toutes les pièces de l'évaporateur rotatif sont présentes. Il s'agit du moteur rotatif, du tube d'évaporation, des composants du système de vide, des pots de chauffage du fluide, des tubes de condensation et des bouteilles de collecte. Assurez-vous que tous les mécanismes mécaniques ou motorisés permettant d'élever et d'abaisser le flacon d'évaporation sont également présents.

2. Placement sécurisé: Placez soigneusement chaque composant dans les compartiments désignés à l'intérieur de la boîte de stockage. Utilisez les matériaux d'emballage d'origine fournis, tels que des inserts en mousse ou des séparateurs, pour protéger les assemblages en verre délicats et les autres pièces sensibles. Cela permet d'éviter tout mouvement ou dommage pendant le transport.

3. Fermeture de la boîte: Une fois que toutes les pièces sont bien placées, fermez doucement la boîte. Veillez à ce que le couvercle s'aligne correctement sur la base et utilisez les méthodes de fixation appropriées, telles que des loquets ou des sangles, pour sécuriser la boîte. Vérifiez une nouvelle fois que toutes les attaches sont correctement serrées afin d'éviter toute ouverture accidentelle lors de la manipulation.

En suivant ces conseils, vous pouvez vous assurer que votre évaporateur rotatif est emballé en toute sécurité et prêt à être stocké ou transporté, en minimisant les risques de dommages et en veillant à ce que tous les composants restent intacts.

Dépannage

Problèmes courants et solutions

Lors de l'utilisation d'un évaporateur rotatif, plusieurs problèmes courants peuvent survenir, chacun nécessitant des solutions spécifiques pour garantir un fonctionnement efficace et sans heurts. Voici quelques-uns des problèmes les plus fréquents et les solutions correspondantes :

Le moteur ne tourne pas

• Causes possibles:
  • Problèmes d'alimentation électrique.
  • Mauvais fonctionnement du moteur.
• Connexion défectueuse entre le moteur et le panneau de contrôle. Solutions
  • :
  • Vérifier l'alimentation électrique et s'assurer qu'elle fonctionne correctement.

Inspectez le moteur pour vérifier qu'il n'est pas endommagé ou usé.

• Vérifier les connexions entre le moteur et le panneau de contrôle, en s'assurant qu'elles sont bien fixées et correctement alignées. Le bain ne chauffe pas
  • Causes possibles
  • :
• Défaillance de l'élément chauffant. Capteur de température défectueux.
  • Alimentation électrique insuffisante du système de chauffage.
  • Solutions
  • :

• Testez l'élément chauffant pour vous assurer qu'il fonctionne. Remplacez ou recalibrez le capteur de température s'il ne fonctionne pas correctement.
  • S'assurer que l'alimentation électrique du système de chauffage est adéquate et stable.
  • Détection de la température de rinçage du pot de bain
  • Causes possibles
• :
  • Capteur de température bouché ou encrassé.
  • Mauvais positionnement du capteur.
  • Mauvais fonctionnement du capteur.

Solutions

• :
  • Nettoyez le capteur de température pour éliminer tout débris ou accumulation.
  • Ajustez la position de la sonde pour vous assurer qu'elle est correctement placée dans la marmite.
  • Remplacez le capteur s'il ne relève pas les températures avec précision.
• La pompe à vide ne fonctionne pas Causes possibles
  • :
  • Mauvais fonctionnement de la pompe à vide.

Fuite dans le système de vide.
