À la base, la température à l'intérieur d'un four à résistance est contrôlée par un système de rétroaction en boucle fermée. Ce système mesure constamment la température interne, la compare à un point de consigne souhaité et ajuste précisément la puissance électrique fournie aux éléments chauffants pour augmenter ou diminuer la production de chaleur, assurant ainsi que la température cible est maintenue avec précision.
La clé du contrôle de la température du four n'est pas un composant unique, mais un système dynamique : un capteur (thermocouple), un contrôleur (le cerveau) et un régulateur de puissance (le muscle) travaillant ensemble pour gérer continuellement le flux d'énergie et maintenir la stabilité thermique.
L'anatomie d'un système de contrôle de température
Pour vraiment comprendre comment le contrôle est réalisé, vous devez comprendre les trois composants critiques qui forment la boucle de rétroaction. Chacun a un rôle distinct et vital.
Le Capteur : Le Thermocouple
Un thermocouple est les yeux et les oreilles du système à l'intérieur du four. C'est un capteur composé de deux métaux différents joints à une extrémité.
Cette jonction produit une petite tension qui varie de manière prévisible avec la température. Ce signal de tension est la donnée brute qui indique au système de contrôle la température exacte à l'intérieur du four à un moment donné.
Le Cerveau : Le Contrôleur de Température
Le signal de température provenant du thermocouple est envoyé au contrôleur de température. C'est le centre de décision du système.
Le contrôleur effectue une tâche cruciale : il compare la température réelle (provenant du thermocouple) à la température de consigne que vous avez programmée. Sur la base de la différence, il calcule la correction nécessaire. Les contrôleurs modernes utilisent souvent une logique sophistiquée PID (Proportionnelle-Intégrale-Dérivée) pour prendre ces décisions intelligemment, évitant les dépassements et les sous-dépassements de température.
Le Muscle : Le Régulateur de Puissance
La décision du contrôleur est envoyée comme commande à un régulateur de puissance, le plus souvent un Redresseur à Commande de Silicium (SCR).
Le SCR agit comme un interrupteur numérique extrêmement rapide et précis. Il contrôle la quantité d'électricité circulant vers les éléments chauffants en allumant et éteignant rapidement l'alimentation, plusieurs fois par seconde. En modifiant le cycle de service marche-arrêt, il « étrangle » efficacement la puissance, fournissant juste assez d'énergie aux éléments chauffants pour suivre les commandes du contrôleur.
Comment le système fonctionne en pratique
Ces composants fonctionnent dans un cycle continu et dynamique pour atteindre et maintenir une température cible.
Établir le Point de Consigne
Le processus commence lorsqu'un opérateur saisit une température souhaitée ou un profil de température basé sur le temps (une « courbe ») dans le contrôleur. Cela devient la cible que le système s'efforcera d'atteindre.
La Boucle de Rétroaction Continue
Une fois engagée, la boucle est constante :
- Mesurer : Le thermocouple mesure la température actuelle du four.
- Comparer : Le contrôleur compare cette mesure au point de consigne.
- Ajuster : Si la température est trop basse, le contrôleur demande au SCR de fournir plus de puissance aux éléments chauffants. Si elle est trop élevée, il réduit la puissance.
Ce cycle se répète continuellement, effectuant des micro-ajustements pour maintenir la température avec une stabilité remarquable.
Comprendre les points de défaillance courants
Une défaillance dans n'importe quelle partie de ce système compromettra le contrôle de la température. Comprendre ces points faibles est essentiel pour un dépannage efficace.
Problèmes de Thermocouple
Le thermocouple est le point de défaillance le plus courant car il réside dans l'environnement le plus rude. Une déconnexion, un court-circuit ou une rupture dans le fil du thermocouple enverra un signal incorrect ou inexistant au contrôleur, entraînant soit aucune chaleur, soit un chauffage incontrôlé.
Dysfonctionnement du Contrôleur
Bien que moins fréquent, le contrôleur de température lui-même peut tomber en panne. Si la température du four est très inexacte ou ne répond pas aux commandes, l'électronique interne du contrôleur peut en être la cause. La réparation ou le remplacement doit être effectué conformément au manuel du fabricant.
Défaillance du Régulateur de Puissance (SCR)
Un SCR défaillant peut entraîner deux résultats. S'il tombe en panne en position « ouverte », aucune puissance n'atteindra les éléments chauffants et le four ne chauffera pas. S'il tombe en panne en position « fermée », il enverra une puissance maximale et incontrôlée aux éléments, créant une situation dangereuse de surchauffe.
Faire le bon choix pour votre processus
La sophistication de votre système de contrôle doit correspondre aux exigences de votre application.
- Si votre objectif principal est le traitement de matériaux de haute précision : Investissez dans un système doté d'un contrôleur PID avancé qui permet un réglage fin et des courbes de température programmables.
- Si votre objectif principal est la fiabilité opérationnelle : Gardez des thermocouples de rechange à portée de main et familiarisez votre équipe avec le dépannage des points de défaillance courants.
- Si votre objectif principal est la cohérence des processus entre les lots : Choisissez un contrôleur numérique capable d'enregistrer et de réutiliser des profils de chauffage spécifiques pour garantir des résultats reproductibles.
En comprenant ce système de contrôle comme un tout interconnecté, vous maîtrisez le processus de chauffage et assurez que votre four fonctionne de manière fiable et précise pour la tâche prévue.
Tableau Récapitulatif :
| Composant | Rôle | Fonction Clé |
|---|---|---|
| Thermocouple (Capteur) | Mesure la Température | Génère un signal de tension proportionnel à la température interne du four. |
| Contrôleur de Température (Cerveau) | Compare & Calcule | Compare la température réelle au point de consigne et utilise la logique PID pour déterminer l'ajustement de puissance requis. |
| Régulateur de Puissance SCR (Muscle) | Ajuste la Puissance | Contrôle précisément la puissance électrique fournie aux éléments chauffants en fonction des commandes du contrôleur. |
Obtenez une précision thermique inégalée dans votre laboratoire
Que votre priorité soit le traitement de matériaux de haute précision, la fiabilité opérationnelle ou la cohérence d'un lot à l'autre, le bon système de contrôle de température est essentiel. KINTEK se spécialise dans les fours et équipements de laboratoire, fournissant des solutions robustes adaptées à vos besoins spécifiques en laboratoire.
Nos experts peuvent vous aider à sélectionner un système doté des contrôleurs PID avancés et des composants fiables dont vous avez besoin pour des résultats précis et reproductibles.
Contactez-nous dès aujourd'hui pour discuter de votre application et vous assurer que vos processus reposent sur une base de contrôle thermique précis.

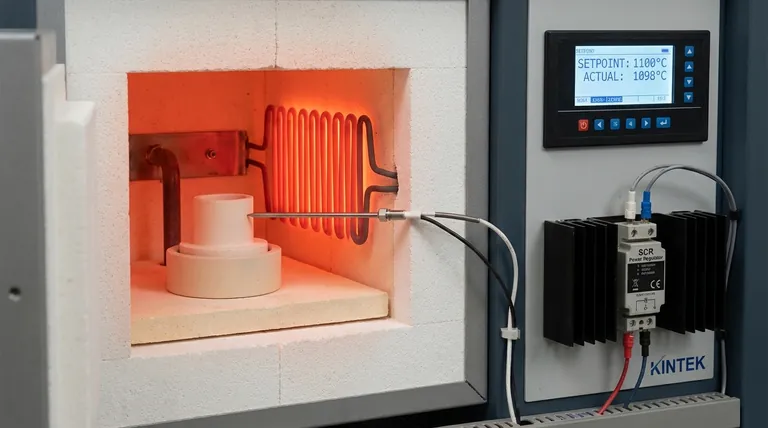

Guide Visuel
