Bien que votre question mentionne l'évaporation assistée par faisceau d'ions, la comparaison courante et directe se fait généralement entre l'évaporation par faisceau d'électrons (e-beam) et l'évaporation thermique standard. L'évaporation par faisceau d'électrons offre des avantages significatifs, notamment la capacité de déposer des matériaux avec des points de fusion très élevés, d'obtenir une pureté de film plus élevée en minimisant la contamination du creuset, et de produire des revêtements plus denses et plus uniformes avec un meilleur contrôle du taux de dépôt.
L'évaporation par faisceau d'électrons utilise un faisceau d'électrons focalisé pour délivrer une énergie précise et intense directement sur le matériau source. Cette différence fondamentale en fait une technique plus polyvalente et plus performante que l'évaporation thermique, qui repose sur le chauffage résistif d'un bateau ou d'un creuset entier.
La différence fondamentale : Comment la chaleur est délivrée
Les avantages de l'évaporation par faisceau d'électrons découlent directement de sa méthode plus avancée de chauffage du matériau source. Comprendre cela est essentiel pour choisir le bon processus.
Évaporation thermique : Chauffage indirect
Dans l'évaporation thermique, un courant électrique est passé à travers un « bateau » ou un creuset résistif contenant le matériau source.
Ce bateau chauffe considérablement, ce qui fait fondre puis évaporer le matériau qu'il contient. Le creuset entier devient une source de chaleur et de contamination potentielle.
Évaporation par faisceau d'électrons : Énergie directe et focalisée
L'évaporation par faisceau d'électrons utilise un faisceau d'électrons à haute énergie, guidé par des champs magnétiques, pour frapper directement la surface du matériau source.
Cela concentre une quantité immense d'énergie sur un très petit point. Ce chauffage direct est beaucoup plus efficace et localisé, vaporisant le matériau sans chauffer significativement le foyer en cuivre refroidi par eau environnant.
Avantages clés de l'évaporation par faisceau d'électrons
Cette méthode de chauffage direct confère à l'évaporation par faisceau d'électrons plusieurs avantages distincts par rapport au processus thermique.
Compatibilité supérieure des matériaux
Parce qu'elle peut générer des températures extrêmement élevées, l'évaporation par faisceau d'électrons peut déposer des matériaux qu'il est impossible de traiter avec des évaporateurs thermiques.
Cela inclut les métaux réfractaires comme le tungstène et le tantale, ainsi que les diélectriques ou les oxydes comme le dioxyde de silicium (SiO₂). Elle est également excellente pour les métaux à point de fusion élevé comme le platine et l'or.
Pureté de film plus élevée
Dans l'évaporation par faisceau d'électrons, le chauffage est confiné au matériau source lui-même. Le creuset en cuivre refroidi par eau reste relativement froid.
Cela réduit considérablement le risque d'impuretés provenant de la fusion ou du dégazage du creuset contaminant la couche mince déposée. L'évaporation thermique, en revanche, chauffe l'ensemble du creuset, ce qui peut introduire des contaminants.
Films plus denses et plus anisotropes
L'évaporation par faisceau d'électrons produit généralement des revêtements de couches minces plus denses que ceux obtenus par évaporation thermique.
La nature ligne de visée du processus entraîne également des revêtements hautement anisotropes, ce qui signifie que les atomes arrivent sur le substrat à partir d'une seule direction. Ceci est très bénéfique pour certains processus de microfabrication comme le lift-off.
Taux de dépôt et contrôle plus élevés
La capacité de contrôler précisément la puissance du faisceau d'électrons permet un excellent contrôle du taux de dépôt. Ceci est essentiel, car le taux peut influencer de manière significative les propriétés finales du film.
Les systèmes à faisceau d'électrons peuvent également atteindre des taux de dépôt beaucoup plus élevés que l'évaporation thermique, rendant le processus plus efficace pour les films plus épais.
Comprendre les compromis
Malgré ses avantages, l'évaporation par faisceau d'électrons n'est pas toujours le choix nécessaire. Le principal compromis est la complexité et le coût.
Quand l'évaporation thermique est suffisante
Les systèmes d'évaporation thermique sont mécaniquement plus simples et généralement moins coûteux que les systèmes à faisceau d'électrons.
Pour les matériaux ayant des points de fusion bas, tels que l'aluminium, le chrome ou l'argent, l'évaporation thermique est souvent une solution parfaitement adéquate, rentable et simple.
La complexité des systèmes à faisceau d'électrons
Les évaporateurs à faisceau d'électrons sont des machines plus complexes. Ils nécessitent des alimentations haute tension, des champs magnétiques pour le guidage du faisceau et des systèmes de contrôle plus sophistiqués. Cette complexité accrue augmente à la fois le coût initial et les exigences de maintenance opérationnelle.
Faire le bon choix pour votre application
La sélection de la technique de dépôt correcte nécessite de faire correspondre les capacités du processus aux exigences de votre matériau et à la qualité de film souhaitée.
- Si votre objectif principal est de déposer des matériaux à point de fusion élevé ou d'obtenir une pureté de film maximale : L'évaporation par faisceau d'électrons est le choix définitif pour sa plage de température et sa contamination réduite.
- Si votre objectif principal est la simplicité et la rentabilité pour les métaux courants à basse température : L'évaporation thermique est souvent la solution la plus pratique et la plus efficace.
- Si votre objectif principal est de créer des films denses et hautement contrôlés pour des applications avancées : L'évaporation par faisceau d'électrons offre un contrôle supérieur sur le taux de dépôt et la structure du film.
En fin de compte, le bon choix est dicté par les exigences spécifiques de votre matériau et les performances que vous attendez de la couche mince finale.
Tableau récapitulatif :
| Caractéristique | Évaporation par faisceau d'électrons | Évaporation thermique |
|---|---|---|
| Température maximale | Extrêmement élevée (>3000°C) | Limitée (points de fusion inférieurs) |
| Compatibilité des matériaux | Métaux réfractaires, oxydes (ex : SiO₂) | Métaux à point de fusion plus bas (ex : Al, Ag) |
| Pureté du film | Élevée (contamination minimale du creuset) | Inférieure (dégazage potentiel du creuset) |
| Densité du film | Revêtements plus denses | Revêtements moins denses |
| Complexité et coût du processus | Plus élevés | Plus faibles |
Besoin de déposer des couches minces haute performance et de haute pureté ? KINTEK est spécialisée dans les équipements de laboratoire avancés, y compris les systèmes d'évaporation par faisceau d'électrons, pour répondre à vos défis les plus exigeants en science des matériaux. Nos experts peuvent vous aider à choisir la bonne technologie pour votre application spécifique, garantissant une qualité de film et une efficacité de processus optimales. Contactez notre équipe dès aujourd'hui pour discuter des exigences de votre projet et découvrir comment nos solutions peuvent améliorer les résultats de votre recherche ou de votre production.

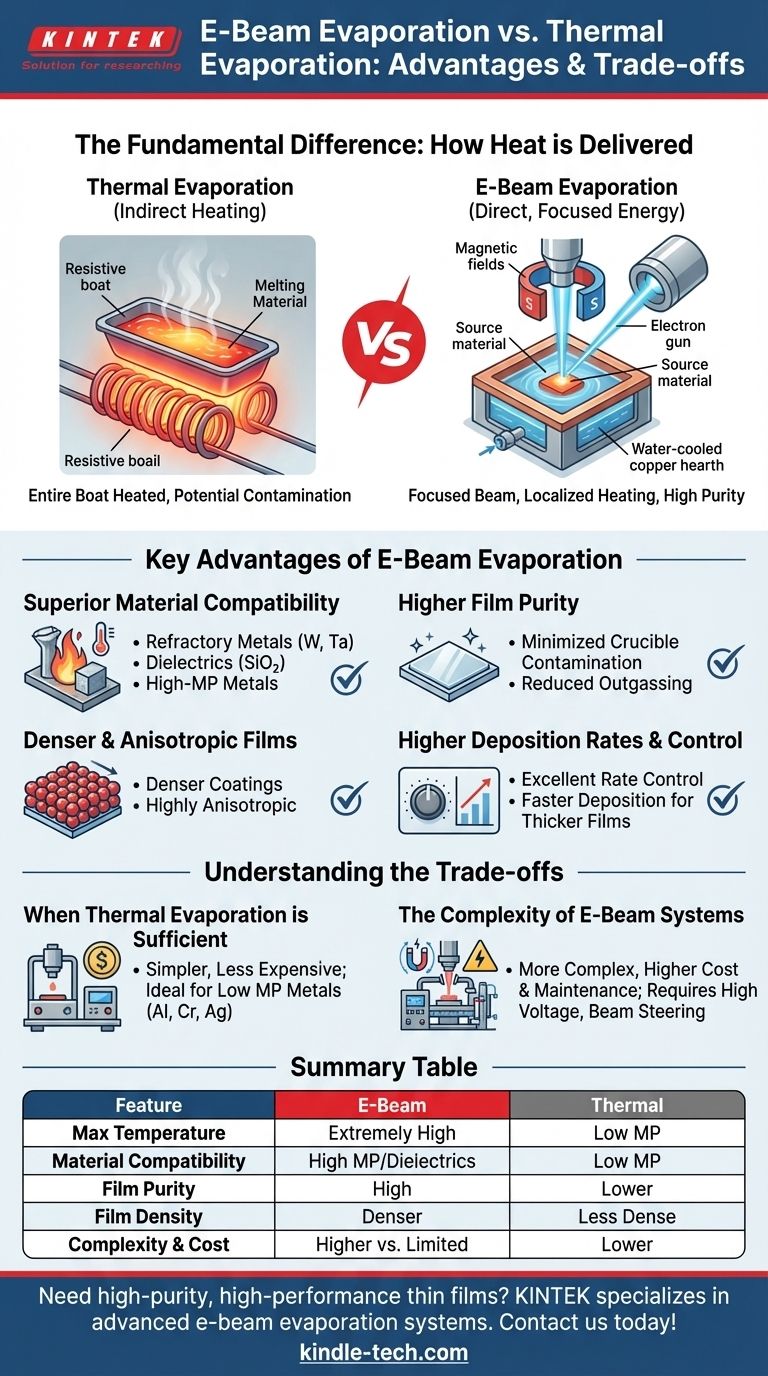

Guide Visuel
