À la base, la pulvérisation cathodique est une méthode de dépôt physique en phase vapeur (PVD) utilisée pour créer des films de matériaux inorganiques exceptionnellement minces et uniformes. Le processus utilise des ions à haute énergie pour bombarder un matériau source à l'intérieur d'un vide, délogeant physiquement des atomes ou des molécules de sa surface. Ces particules éjectées voyagent ensuite et se déposent sur un objet cible, connu sous le nom de substrat, formant le revêtement souhaité.
La pulvérisation cathodique ressemble moins à la pulvérisation d'un revêtement qu'à un sablage au niveau atomique. Elle utilise des ions de gaz énergisés pour éjecter méthodiquement du matériau d'une cible source, garantissant que le film résultant possède une adhérence, une pureté et une uniformité supérieures par rapport aux autres méthodes.
Comment fonctionne la pulvérisation cathodique : une analyse étape par étape
Le processus de pulvérisation cathodique est une séquence hautement contrôlée qui a lieu dans une chambre à vide spécialisée. Chaque étape est essentielle pour obtenir un film de haute qualité.
L'environnement sous vide
Premièrement, le substrat et le matériau source (la cible) sont placés à l'intérieur d'une chambre scellée. La chambre est pompée jusqu'à un vide poussé pour éliminer l'air et autres contaminants. Elle est ensuite réalimentée avec une petite quantité contrôlée d'un gaz inerte, tel que l'Argon.
Création du plasma
Une haute tension est appliquée, ce qui amène la cible de matériau source à être chargée négativement (une cathode). Ce champ électrique accélère les électrons libres, qui entrent en collision avec les atomes de gaz inerte neutres. Ces collisions arrachent des électrons aux atomes de gaz, créant un nuage d'ions chargés positivement et d'électrons libres connu sous le nom de plasma.
Le processus de bombardement
Les ions de gaz chargés positivement sont accélérés avec force vers la cible chargée négativement. Ils frappent la surface de la cible avec une énergie cinétique significative. Cet impact est suffisamment énergétique pour vaincre les forces de liaison atomique du matériau cible, délogeant des atomes ou des molécules individuels de la surface.
Dépôt sur le substrat
Ces particules éjectées voyagent en ligne droite à travers l'environnement à basse pression jusqu'à ce qu'elles frappent le substrat. À leur arrivée, elles se condensent et se lient à la surface du substrat, construisant progressivement un film mince, dense et hautement uniforme.
Avantages clés des films pulvérisés cathodiquement
La pulvérisation cathodique est choisie par rapport à d'autres techniques de dépôt en raison de ses avantages distincts et puissants, en particulier dans les applications haute performance.
Adhérence et uniformité inégalées
Étant donné que les atomes pulvérisés arrivent sur le substrat avec une énergie élevée, ils s'incorporent légèrement dans la surface, créant une forte adhérence. Le processus assure également une épaisseur de film exceptionnellement uniforme sur l'ensemble du substrat.
Excellente couverture et contrôle
La pulvérisation cathodique offre une excellente couverture des marches, ce qui signifie qu'elle peut revêtir uniformément des surfaces tridimensionnelles complexes avec des bords vifs ou des tranchées. L'épaisseur du film est contrôlée avec précision en ajustant le temps de processus et la puissance, permettant une reproductibilité élevée.
Polyvalence des matériaux
Contrairement à certaines autres méthodes, la pulvérisation cathodique n'est pas limitée par le point de fusion d'un matériau. Elle peut être utilisée pour déposer une vaste gamme de matériaux, y compris des métaux purs, des isolants et des alliages complexes, tout en préservant leur composition d'origine.
Conçue pour la production de masse
La stabilité, le contrôle et la haute reproductibilité du processus de pulvérisation cathodique le rendent idéal pour la production de masse. Sa compatibilité avec le traitement sur tranche unique et le remplacement peu fréquent des cibles assurent un rendement constant dans les environnements de fabrication à grand volume.
Comprendre les compromis
Bien que puissante, la pulvérisation cathodique n'est pas une solution universelle. Comprendre ses limites est essentiel pour prendre une décision éclairée.
Taux de dépôt plus lents
Comparé à l'évaporation thermique, la pulvérisation cathodique est généralement un processus plus lent. Le mécanisme d'éjection atome par atome, bien que précis, peut prendre plus de temps pour construire un film d'une épaisseur souhaitée.
Complexité et coût de l'équipement
Les systèmes de pulvérisation cathodique nécessitent des chambres à vide sophistiquées, des alimentations électriques et des systèmes de contrôle. Cela rend l'investissement initial en équipement et la maintenance continue plus coûteux que les méthodes de dépôt plus simples.
Risque de chauffage du substrat
Le bombardement constant de particules à haute énergie peut transférer une quantité significative de chaleur au substrat. Pour les substrats sensibles à la chaleur, cela peut être un problème critique qui nécessite un refroidissement actif ou une modification du processus pour être géré.
Faire le bon choix pour votre application
La sélection d'une méthode de dépôt dépend entièrement de l'objectif final de votre projet. La valeur de la pulvérisation cathodique réside dans sa précision et sa qualité.
- Si votre objectif principal est la qualité et la précision du film : La pulvérisation cathodique est le choix définitif pour les applications exigeant une adhérence, une densité et une uniformité supérieures.
- Si votre objectif principal est les matériaux complexes : La pulvérisation cathodique excelle dans le dépôt d'alliages et de composés avec une grande précision compositionnelle et une bonne reproductibilité.
- Si votre objectif principal est la fabrication à grand volume : La stabilité et le contrôle du processus le rendent idéal pour la production à l'échelle industrielle où la cohérence est non négociable.
- Si votre objectif principal est la vitesse et le faible coût pour des films simples : Vous pourriez envisager des méthodes alternatives comme l'évaporation thermique, mais vous sacrifierez la qualité et les avantages de performance inhérents à la pulvérisation cathodique.
En comprenant ses principes, vous pouvez tirer parti de la pulvérisation cathodique pour atteindre un niveau de qualité de dépôt de matériaux qui est tout simplement inaccessible avec d'autres méthodes.
Tableau récapitulatif :
| Caractéristique | Avantage de la pulvérisation cathodique |
|---|---|
| Adhérence | Liaison forte, au niveau atomique, au substrat |
| Uniformité | Épaisseur de film exceptionnellement constante |
| Polyvalence des matériaux | Dépose les métaux, les alliages et les isolants |
| Couverture | Excellente couverture des marches pour les formes 3D complexes |
| Reproductibilité | Haute précision et contrôle pour la production de masse |
Prêt à obtenir un dépôt de couche mince supérieur pour votre laboratoire ?
Chez KINTEK, nous sommes spécialisés dans les équipements de laboratoire haute performance, y compris les systèmes de pulvérisation cathodique conçus pour la précision et la fiabilité. Que vous travailliez avec des métaux, des alliages ou des matériaux inorganiques complexes, nos solutions offrent l'adhérence, l'uniformité et la reproductibilité inégalées que votre recherche ou votre production exigent.
Contactez nos experts dès aujourd'hui pour discuter de la manière dont la technologie de pulvérisation cathodique de KINTEK peut améliorer les capacités de votre laboratoire et faire avancer vos projets.

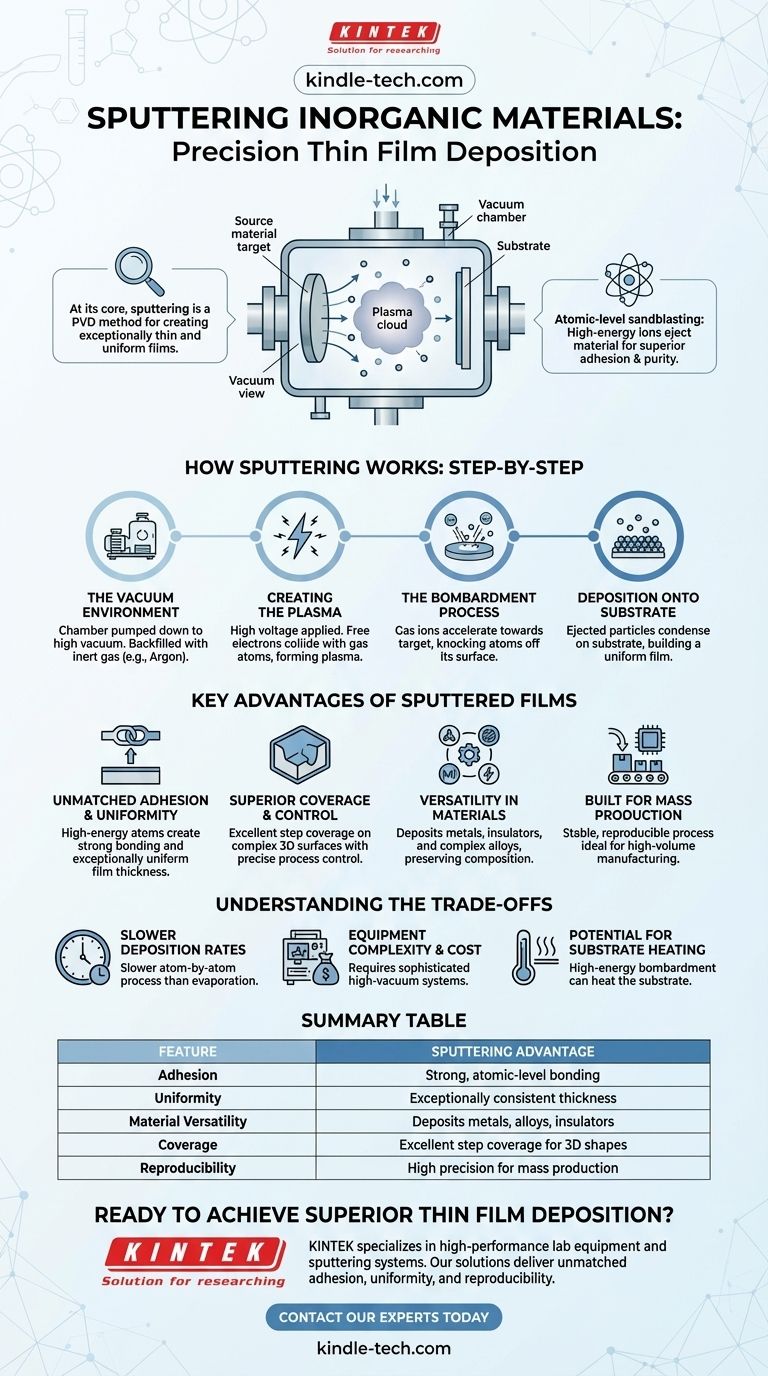

Guide Visuel
