Quel est le type de capteur de température le plus courant ? La polyvalence inégalée des thermocouples

À une marge considérable, le type de capteur de température le plus couramment utilisé dans les applications industrielles, automobiles et grand public est le thermocouple. Son adoption généralisée est due à une combinaison puissante de caractéristiques : les thermocouples sont autonomes, fonctionnent sur une plage de température exceptionnellement large, offrent un temps de réponse rapide et sont remarquablement durables.

La raison fondamentale de la domination du thermocouple est sa polyvalence inégalée. Bien que d'autres capteurs puissent offrir une précision supérieure dans des conditions spécifiques, aucun autre capteur ne fournit une solution aussi robuste, peu coûteuse et étendue, ce qui en fait le cheval de bataille par défaut pour la mesure de la température.

Qu'est-ce qui fait du thermocouple le choix par défaut ?

Pour comprendre pourquoi les thermocouples sont si répandus, nous devons examiner leur conception fondamentale et les avantages uniques qui en découlent.

L'effet Seebeck : fonctionnement autonome

Un thermocouple fonctionne sur un principe appelé effet Seebeck. Il est constitué de deux types différents de fils métalliques joints à une extrémité, la jonction de détection.

Lorsque cette jonction est chauffée ou refroidie, une petite tension prévisible est générée à travers les deux fils. Cela signifie que le capteur est autonome et ne nécessite aucune source d'alimentation externe ni « excitation » pour fonctionner, ce qui simplifie considérablement sa mise en œuvre.

Plage de température inégalée

Les thermocouples peuvent mesurer une plage de températures massive, une capacité inégalée par la plupart des autres types de capteurs.

En fonction des métaux spécifiques utilisés (par exemple, Type K, J, T), ils peuvent mesurer avec précision tout, des basses températures cryogéniques (-200°C) à la chaleur extrême des gaz d'échappement de moteurs à réaction ou des fours industriels (plus de 2000°C).

Durabilité et réponse rapide

À la base, un thermocouple n'est que deux fils soudés ensemble. Cette construction simple à l'état solide les rend incroyablement robustes et résistants aux vibrations et aux chocs mécaniques.

Étant donné que la jonction de détection a très peu de masse, elle peut également réagir très rapidement aux changements de température, ce qui lui confère un temps de réponse rapide essentiel pour le contrôle des processus et les applications de sécurité.

Comprendre les compromis

Bien que polyvalent, le thermocouple n'est pas le choix idéal pour toutes les situations. Ses principaux avantages s'accompagnent de compromis inhérents en matière de précision et de complexité du signal.

Le défi de la précision et de la stabilité

Les thermocouples sont généralement moins précis que d'autres capteurs tels que les détecteurs de température à résistance (RTD) ou les thermistances. Bien qu'excellents pour mesurer une large plage, ils peuvent n'être précis qu'à ±1°C ou ±2°C près.

Pour les applications nécessitant une précision au dixième de degré près, comme dans les équipements de laboratoire ou médicaux, un RTD est souvent un meilleur choix.

Le besoin de conditionnement du signal

La tension produite par un thermocouple est très faible (microvolts par degré Celsius) et n'est pas parfaitement linéaire.

Pour obtenir une lecture utile, vous avez besoin d'un amplificateur sensible et d'un circuit spécialisé pour effectuer une compensation de soudure froide (CJC) et linéariser le signal. Cela ajoute une couche de complexité par rapport à certains autres capteurs.

Sensibilité au bruit électrique

Étant donné que le signal est une minuscule tension analogique, les fils d'un thermocouple peuvent agir comme une antenne, les rendant sensibles aux interférences électromagnétiques (EMI) provenant des moteurs ou des lignes électriques à proximité. Un blindage et une installation appropriés sont essentiels dans les environnements bruyants.

Faire le bon choix pour votre application

La sélection d'un capteur consiste à faire correspondre ses caractéristiques à votre objectif principal.

• Si votre objectif principal est une large plage de température, un faible coût et une durabilité : Le thermocouple est le choix clair et correct pour les processus industriels, les moteurs, les fours et la surveillance à usage général.
• Si votre objectif principal est une haute précision et une stabilité dans une plage étroite : Un RTD ou une thermistance fournira une meilleure précision pour des applications telles que le contrôle climatique, les dispositifs médicaux ou l'instrumentation scientifique.

Comprendre ces forces et faiblesses fondamentales vous permet de choisir le bon outil pour votre tâche de mesure spécifique.

Tableau récapitulatif :

Caractéristique	Avantage du thermocouple
Plage de température	-200°C à plus de 2000°C
Source d'alimentation	Autonome (effet Seebeck)
Durabilité	Très robuste et résistant aux vibrations
Temps de réponse	Rapide
Coût	Solution à faible coût
Compromis principal	Précision inférieure aux RTD/thermistances

Besoin du bon capteur de température pour votre application ?

Choisir entre un thermocouple polyvalent, un RTD très précis ou un autre capteur est essentiel pour la précision et l'efficacité de votre processus. KINTEK est spécialisée dans les équipements de laboratoire et les consommables, fournissant des conseils d'experts et des solutions fiables de mesure de température pour les besoins de laboratoire et industriels.

Contactez nos experts dès aujourd'hui pour discuter de vos exigences spécifiques et assurer des performances optimales pour votre projet.

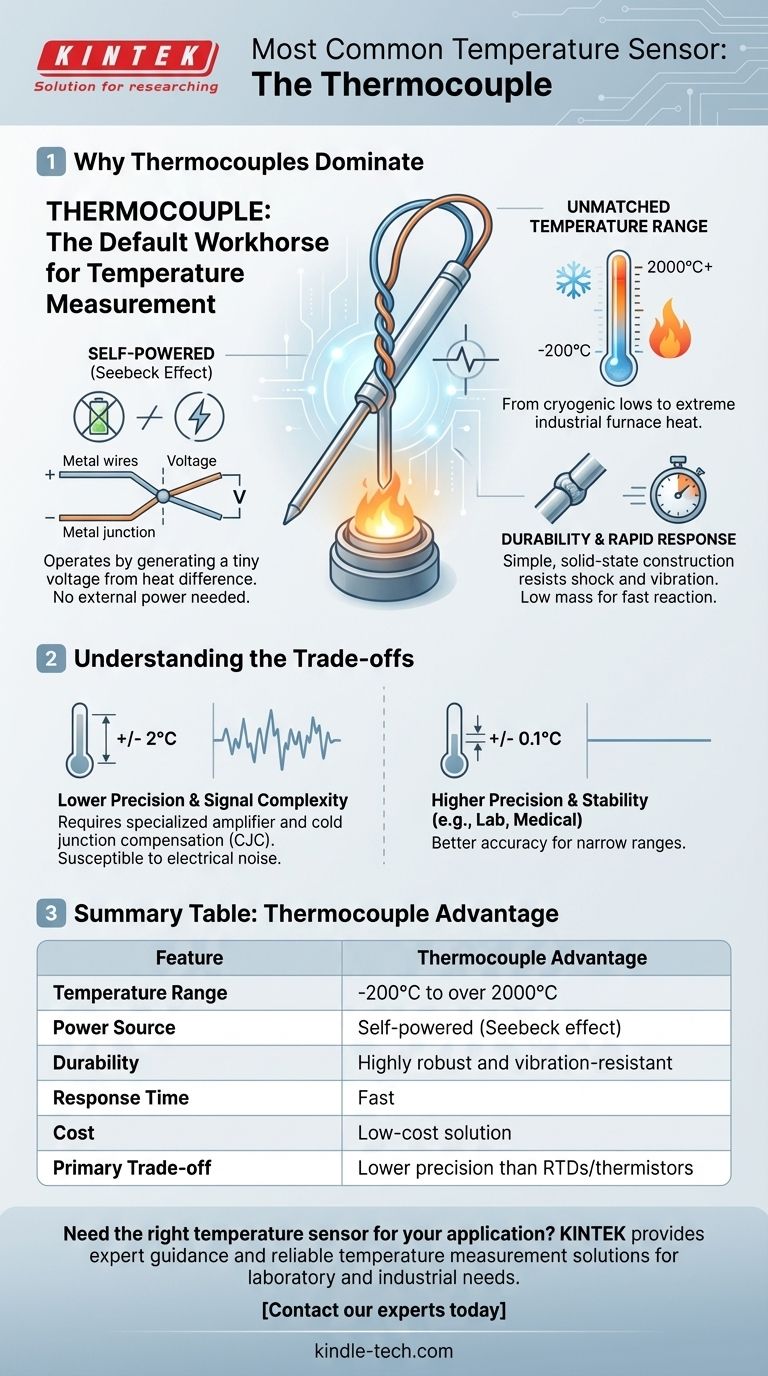

Guide Visuel
