L'Art de Tout Retirer
La perfection en science des matériaux est souvent définie par ce qui n'y est pas.
Pas d'oxygène. Pas d'humidité. Pas de particules indésirables.
Un four à vide est, à son niveau le plus fondamental, une machine conçue pour fabriquer du « néant ». Il crée un vide hermétiquement scellé afin que la chimie thermique puisse se produire sans l'interférence de la nature.
Mais le qualifier de « machine » simplifie à l'excès la réalité de l'ingénierie. C'est un écosystème synchronisé.
Comme un corps humain, il repose sur un cœur (les pompes), un cerveau (l'API) et une peau (la chambre) travaillant de concert. Si l'un échoue, l'organisme – et votre coûteuse charge de travail – échoue.
Voici l'anatomie de cet écosystème, et pourquoi la configuration spécifique des pièces compte plus que la somme de leurs parties.
La Coque : Contenir le Vide
La Chambre à Vide est le récipient.
Son travail semble passif, mais elle livre en réalité une bataille constante contre la physique. Lorsque le vide interne est créé, la pression atmosphérique à l'extérieur du récipient est immense. C'est essentiellement un sous-marin inversé.
Elle comprend :
- Le corps principal (refroidi à l'eau pour éviter la déformation).
- Les mécanismes de porte.
- Des joints à haute intégrité.
La romance de l'ingénierie réside ici dans le joint hermétique. Il crée la frontière entre le chaos du monde extérieur et l'ordre immaculé à l'intérieur.
Le Cœur : Le Système de Vide
Le « cœur » du four ne pompe pas de sang ; il pompe des molécules.
Ce système est responsable de l'effort principal d'élimination de l'air. Il s'agit rarement d'un composant unique. C'est une séquence d'événements conçue pour atteindre un « niveau de vide » spécifique.
- La Pompe de Pré-vide : C'est la force brute. Elle élimine la majeure partie de l'atmosphère, faisant passer la chambre de la pression ambiante à un vide grossier.
- La Pompe à Vide Poussé : Une fois l'air raréfié, le travail de précision commence. Les pompes à diffusion ou les pompes turbomoléculaires prennent le relais pour chasser les molécules restantes.
L'Enseignement : Vous ne pouvez pas atteindre un vide poussé par la seule force brute. Cela nécessite une approche par étapes, passant du déplacement de volume à la capture moléculaire.
Le Moteur : La Zone Chaude
Une fois le vide établi, le Système de Chauffage (ou Zone Chaude) s'anime.
Comme il n'y a pas d'air pour transporter la chaleur par convection (jusqu'à la phase de refroidissement), le four repose sur le rayonnement. L'énergie voyage directement des éléments chauffants vers votre matériau.
C'est ici que la « personnalité » de votre four est déterminée. Les matériaux utilisés ici dictent ce que vous pouvez et ne pouvez pas traiter.
Le Grand Compromis des Matériaux
Le choix du matériau de la zone chaude est la décision la plus critique dans la spécification d'un four.
- Graphite : Le cheval de bataille. Il est robuste, économique et résiste bien aux chocs thermiques. Cependant, dans le monde microscopique, le graphite est du carbone. Pour les alliages super sensibles, il peut être une source de contamination.
- Tout Métal (Molybdène/Tungstène) : Le scalpel du chirurgien. Il crée l'environnement le plus propre possible. Il est coûteux et fragile, mais pour les implants aérospatiaux ou médicaux, c'est la seule option.
Le Cerveau : Le Système de Contrôle
La complexité exige une gestion.
Le Système de Contrôle (généralement une API) est le système nerveux central. Il ne se contente pas d'allumer et d'éteindre le chauffage. Il gère une recette multi-variables :
- Augmentation de la température à des vitesses précises.
- « Trempe » (maintien) de la température pour permettre l'équilibre thermique.
- Surveillance des niveaux de vide pour s'assurer qu'aucune fuite ne se produit pendant la dilatation.
Dans la science des matériaux à enjeux élevés, l'opérateur est le pilote, mais le Système de Contrôle est le pilote automatique qui empêche l'avion de décrocher.
Le Régulateur : Le Système de Refroidissement
Le traitement thermique ne concerne qu'à moitié le chauffage. L'autre moitié concerne la manière dont vous arrêtez.
Le Système de Refroidissement dicte les propriétés métallurgiques du métal. Pour durcir l'acier, il faut le refroidir rapidement pour « figer » la microstructure.
Les fours modernes utilisent un Refroidissement par Gaz. Un ventilateur haute puissance fait circuler un gaz inerte (comme l'azote ou l'argon) à travers la zone chaude, retirant la chaleur des pièces et la transférant à un échangeur de chaleur.
C'est un vent violent dans une boîte silencieuse.
Résumé des Systèmes
| Système | Analogie | Fonction Principale |
|---|---|---|
| Chambre à Vide | Le Récipient | Résiste à la pression extérieure ; maintient le joint. |
| Système de Vide | Le Cœur | Élimine l'air via des pompes de pré-vide et à vide poussé. |
| Zone Chaude | Le Moteur | Génère de la chaleur radiante à l'aide d'éléments en Graphite ou en Métal. |
| Système de Contrôle | Le Cerveau | Orchestre la recette de temps, de température et de pression. |
| Système de Refroidissement | Le Régulateur | Abaisse rapidement la température pour figer les propriétés du matériau. |
Pourquoi la Configuration est Primordiale
Il n'existe pas de fours à vide parfaits, seulement des fours parfaitement configurés pour un objectif spécifique.
L'ingénieur qui souhaite fritter des pièces automobiles robustes a besoin de la durabilité d'une zone chaude en graphite et de la rapidité d'une pompe à diffusion à huile.
Le scientifique créant des implants médicaux en titane a besoin de la pureté d'une zone chaude tout métal et de la propreté d'une pompe sèche.
La différence n'est pas seulement le prix ; c'est la différence entre un lot réussi et un échec contaminé.
Votre Partenaire de Précision
Chez KINTEK, nous comprenons que vous n'achetez pas seulement une machine ; vous investissez dans un processus. Que vous ayez besoin d'une solution robuste pour le traitement thermique général ou d'un environnement immaculé pour le frittage sensible, notre équipement de laboratoire est conçu pour naviguer dans ces compromis.
Nous nous spécialisons dans l'aide aux laboratoires pour définir l'architecture exacte du « néant » nécessaire pour créer quelque chose d'extraordinaire.

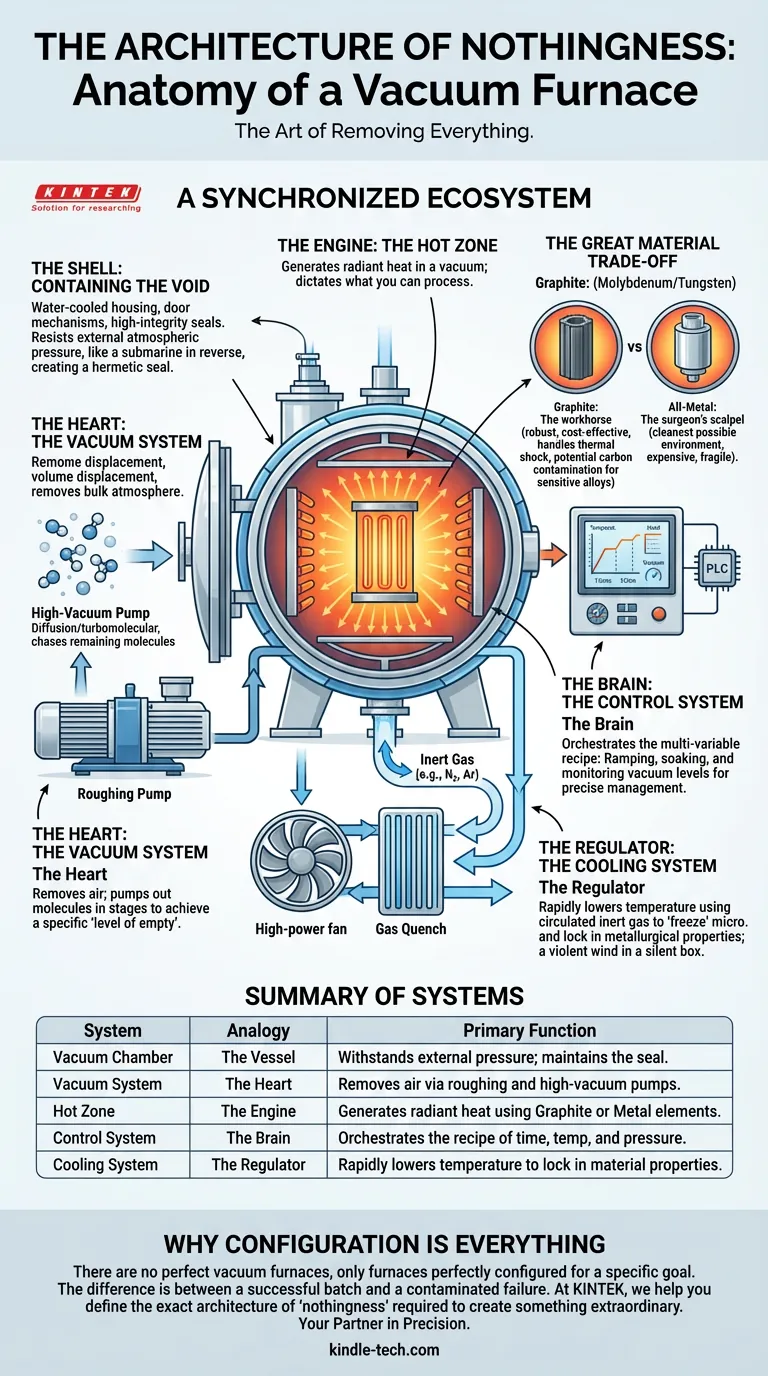

Guide Visuel
