Comment fonctionnent les fours tubulaires ? Un guide pour le traitement de précision à haute température

À la base, un four tubulaire est un four de haute précision conçu pour traiter des matériaux à des températures uniformes et élevées. Il fonctionne en utilisant des éléments chauffants électriques, généralement des serpentins, enroulés autour d'une cavité cylindrique en céramique. Un "tube de travail" séparé et scellé contenant l'échantillon de matériau est placé à l'intérieur de cette zone chauffée, et un thermocouple fournit un retour de température en temps réel à un contrôleur, qui module la puissance pour maintenir un environnement thermique précis et stable.

Un four tubulaire offre un environnement à haute température très uniforme et précisément contrôlé. Sa conception fondamentale isole un échantillon dans un tube, permettant un traitement thermique sous atmosphère contrôlée – comme le vide ou un gaz spécifique – ce qui est essentiel pour la synthèse et l'analyse de matériaux avancés.

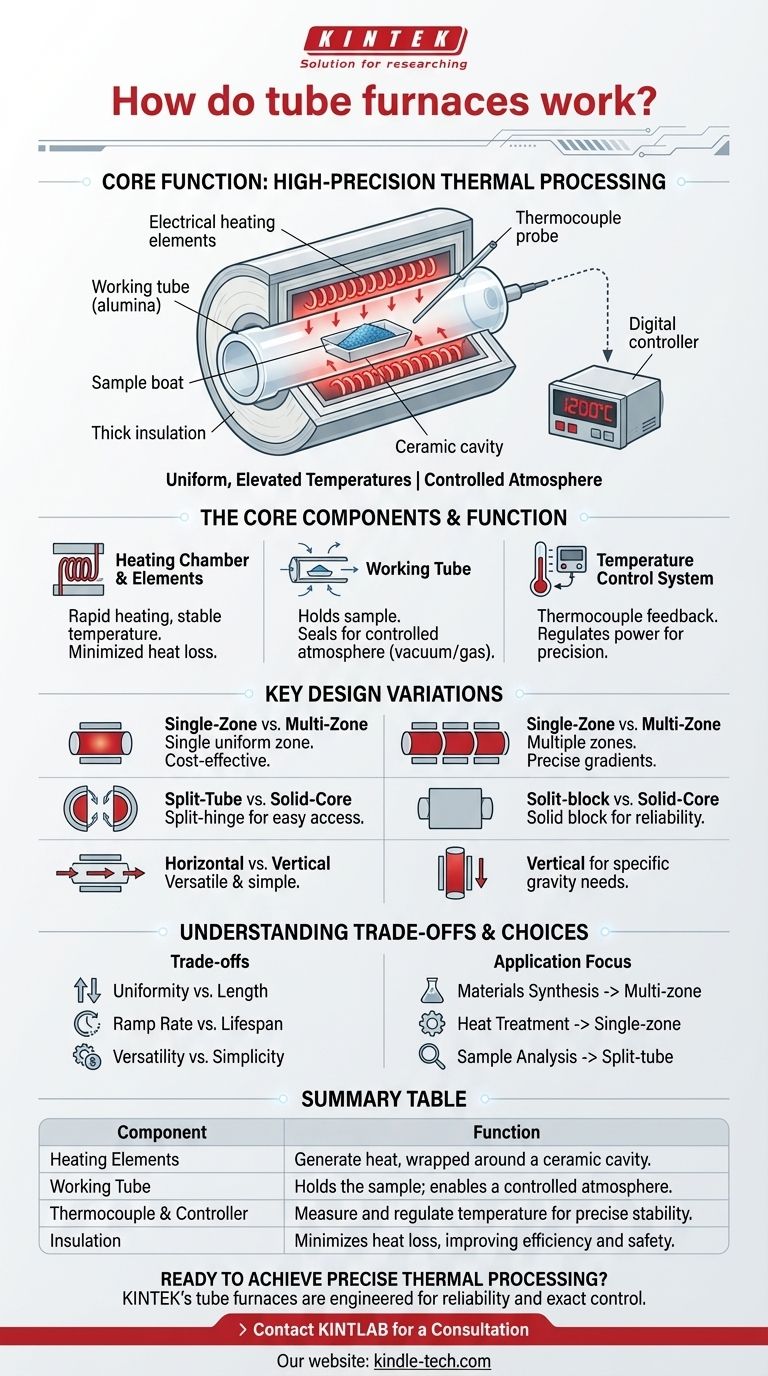

Les composants essentiels et leur fonction

Pour comprendre comment un four tubulaire atteint une telle précision, il est essentiel de décomposer ses composants principaux. Chaque partie joue un rôle critique dans la fonction globale.

La chambre de chauffage et les éléments

Le corps extérieur du four est une chambre cylindrique contenant les éléments chauffants. Ceux-ci sont entourés d'une matrice isolante thermique de haute densité.

Cette conception permet un chauffage et un refroidissement rapides tout en minimisant la perte de chaleur vers l'environnement, assurant à la fois l'efficacité énergétique et une température interne stable.

Le tube de travail

C'est le récipient qui contient l'échantillon. Il est inséré au centre de la chambre chauffée. Les tubes sont généralement fabriqués en alumine, en quartz ou en céramique, choisis en fonction de la température requise et de la compatibilité chimique.

De manière cruciale, le tube de travail peut être scellé aux extrémités, permettant la création d'une atmosphère contrôlée. C'est ce qui permet des processus tels que le brasage sous vide, le frittage ou la croissance de matériaux dans un environnement gazeux inerte. Les échantillons sont souvent placés dans de plus petits "bateaux" et glissés au centre du tube.

Le système de contrôle de la température

C'est le cerveau du four. Un thermocouple, une sonde de détection de température, est placé près des éléments chauffants ou du tube de travail.

Il mesure constamment la température et envoie ces données à un contrôleur numérique. Le contrôleur compare la température réelle à la cible définie par l'utilisateur et ajuste la puissance fournie aux éléments chauffants pour éliminer tout écart.

Principales variations de conception

Tous les fours tubulaires ne sont pas identiques. Leur conception varie en fonction de l'application prévue, influençant leurs capacités et leur coût.

Monozone vs. Multizone

Un four monozone possède un seul ensemble d'éléments chauffants et un seul contrôleur, créant une zone chaude unique et uniforme au centre. C'est la configuration la plus courante et la plus rentable.

Un four multizone possède deux ou plusieurs zones de chauffage indépendantes le long du tube, chacune avec son propre thermocouple et contrôleur. Cela permet une zone chaude exceptionnellement longue et uniforme ou la création de gradients de température précis.

Tube fendu vs. Noyau solide

Un four à noyau solide est un cylindre unique et solide. Le tube de travail doit être inséré et retiré par l'une des extrémités.

Un four à tube fendu (ou à charnière fendue) est construit en deux moitiés qui peuvent être ouvertes. Cela permet un placement et une observation beaucoup plus faciles du tube de travail, ce qui est idéal pour les expériences nécessitant un accès rapide ou des configurations complexes.

Orientation horizontale vs. verticale

La plupart des fours tubulaires sont utilisés en position horizontale, ce qui est simple et polyvalent.

Certains modèles à tube fendu peuvent être orientés verticalement. C'est utile pour les processus où la gravité est bénéfique, comme pour empêcher les échantillons en poudre de contaminer le tube ou pour des applications spécifiques de croissance cristalline.

Comprendre les compromis

Bien que puissants, les fours tubulaires présentent des compromis de conception inhérents qu'il est important de reconnaître pour une utilisation et une sélection appropriées.

Uniformité vs. Longueur du tube

Atteindre une température parfaitement uniforme devient plus difficile à mesure que la longueur de la zone chauffée augmente. Un tube plus long aura naturellement des températures plus froides à ses extrémités. Les fours multizones sont la solution à ce problème, mais ils ajoutent un coût et une complexité significatifs.

Vitesse de montée en température vs. Durée de vie des éléments

Bien que de nombreux fours soient capables de chauffer rapidement (une "vitesse de montée en température" élevée), le faire de manière répétée soumet les éléments chauffants à un stress thermique important. Pour les processus non critiques, une vitesse de montée en température plus lente peut prolonger la durée de vie de ces composants coûteux.

Polyvalence vs. Simplicité

Des caractéristiques telles que la conception à charnière fendue, le contrôle multizone et les brides compatibles avec le vide augmentent considérablement la polyvalence du four. Cependant, elles augmentent également le prix d'achat et la complexité opérationnelle. Un four simple, à noyau solide et monozone reste un outil robuste et fiable pour de nombreuses applications standard.

Faire le bon choix pour votre application

La configuration idéale du four dépend entièrement de votre objectif principal. Utilisez ces points pour guider votre prise de décision.

• Si votre objectif principal est la synthèse de matériaux (par exemple, graphène, composites) : Vous avez besoin d'un contrôle précis de la température et de l'atmosphère, ce qui fait d'un four multizone compatible avec les gaz le choix supérieur.
• Si votre objectif principal est le traitement thermique ou le recuit de routine : Un four horizontal monozone à noyau solide offre le meilleur équilibre entre performance, durabilité et coût.
• Si votre objectif principal est le test et l'analyse d'échantillons (par exemple, métaux aérospatiaux, tests de sol) : Une conception à tube fendu améliorera considérablement votre flux de travail en permettant un échange rapide d'échantillons et une configuration plus facile.

En comprenant ces principes fondamentaux, vous pouvez sélectionner et utiliser un four tubulaire non seulement comme un outil, mais comme un instrument précis pour atteindre vos objectifs scientifiques ou industriels spécifiques.

Tableau récapitulatif :

Composant	Fonction
Éléments chauffants	Génèrent de la chaleur, enroulés autour d'une cavité céramique.
Tube de travail	Contient l'échantillon ; permet une atmosphère contrôlée.
Thermocouple et contrôleur	Mesurent et régulent la température pour une stabilité précise.
Isolation	Minimise la perte de chaleur, améliorant l'efficacité et la sécurité.
