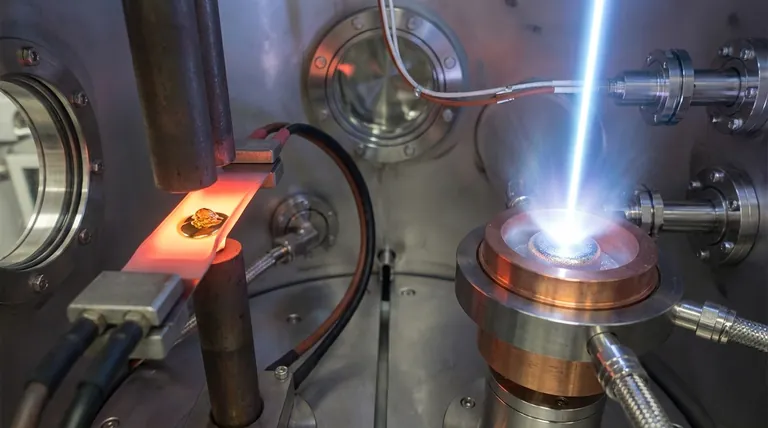

Dans les processus d'évaporation thermique, les deux méthodes les plus courantes pour chauffer le matériau source sont le chauffage résistif et l'évaporation par faisceau d'électrons (E-Beam). Le chauffage résistif fonctionne un peu comme un simple filament dans une ampoule, faisant passer un courant électrique à travers un matériau pour générer de la chaleur. L'évaporation par faisceau d'électrons, en revanche, utilise un faisceau focalisé d'électrons de haute énergie pour bombarder et vaporiser directement le matériau source.
Le choix entre ces méthodes de chauffage est une décision fondamentale dans le dépôt de couches minces. Il représente un compromis direct entre la simplicité et le faible coût du chauffage résistif et la pureté, le contrôle et la polyvalence des matériaux supérieurs offerts par l'évaporation par faisceau d'électrons.
Méthode 1 : Évaporation thermique résistive
Le chauffage résistif est la méthode la plus simple pour transformer un matériau source solide en vapeur dans une chambre à vide.
Le principe de fonctionnement
Cette technique repose sur le chauffage Joule. Un courant électrique élevé est passé à travers un élément conducteur à haute résistance, souvent appelé "nacelle" ou "filament", généralement fabriqué à partir d'un métal réfractaire comme le tungstène.
Le matériau source à déposer (par exemple, or, chrome) est placé en contact direct avec cet élément chauffant. Au fur et à mesure que l'élément chauffe, il transfère de l'énergie thermique à la source, la faisant fondre et finalement s'évaporer en phase gazeuse.
Caractéristiques clés
Les principaux avantages de l'évaporation résistive sont sa simplicité et son faible coût. Les alimentations électriques et le matériel sont relativement simples, ce qui en fait une méthode accessible pour de nombreuses recherches et environnements de production à petite échelle.
Elle est très efficace pour les matériaux ayant des points de fusion et d'évaporation relativement bas, tels que l'aluminium (Al), l'or (Au), le chrome (Cr) et le germanium (Ge).
Méthode 2 : Évaporation par faisceau d'électrons (E-Beam)
L'évaporation par faisceau d'électrons est une technique plus complexe et plus puissante capable de traiter une gamme beaucoup plus large de matériaux.
Le principe de fonctionnement
Dans un système E-Beam, un filament émet des électrons qui sont ensuite accélérés par un potentiel de haute tension, formant un faisceau. Des champs magnétiques sont utilisés pour diriger et focaliser précisément ce faisceau d'électrons de haute énergie sur le matériau source, qui est maintenu dans un creuset refroidi par eau.
L'énergie cinétique intense des électrons est transférée au matériau source lors de l'impact, provoquant un chauffage extrêmement localisé et rapide à la surface, ce qui entraîne l'évaporation.
Pureté et contrôle
Parce que le matériau source est maintenu dans un creuset refroidi et que seule la surface supérieure est chauffée par le faisceau d'électrons, la contamination du récipient est pratiquement éliminée. Il en résulte des films de plus grande pureté.
Cette méthode permet également des taux de dépôt très élevés et un contrôle précis, ce qui en fait un choix supérieur pour les applications plus exigeantes.
Comprendre les compromis
Le choix de la bonne méthode nécessite une compréhension claire des priorités de votre projet en matière de coût, de pureté et de type de matériau.
Simplicité vs. Complexité
Le chauffage résistif est mécaniquement et électriquement simple, ce qui le rend facile à installer, à utiliser et à entretenir.
L'évaporation par faisceau d'électrons est un système beaucoup plus complexe. Il nécessite des alimentations haute tension, des bobines de direction magnétique sophistiquées et une infrastructure de refroidissement par eau, ce qui augmente à la fois le coût initial et la complexité opérationnelle.
Pureté du film
L'évaporation par faisceau d'électrons est le grand gagnant en matière de pureté. En ne chauffant que le matériau source lui-même, elle évite l'introduction d'impuretés provenant d'une nacelle ou d'un filament.
Avec le chauffage résistif, il y a toujours un risque que le matériau de la nacelle lui-même s'évapore légèrement avec la source, contaminant potentiellement le film mince final.
Polyvalence des matériaux
Le chauffage résistif est limité à l'évaporation de matériaux dont le point de fusion est inférieur à celui du filament chauffant lui-même.
L'évaporation par faisceau d'électrons peut déposer une vaste gamme de matériaux, y compris des métaux réfractaires et des diélectriques avec des points de fusion extrêmement élevés, car la chaleur est délivrée directement et efficacement.
Faire le bon choix pour votre application
Votre objectif spécifique déterminera quelle méthode d'évaporation est l'outil approprié pour le travail.
- Si votre objectif principal est la rentabilité et la simplicité : L'évaporation thermique résistive est le choix idéal, en particulier pour le dépôt de métaux courants à points de fusion plus bas comme l'or ou le chrome.
- Si votre objectif principal est la pureté du film et la polyvalence des matériaux : L'évaporation par faisceau d'électrons (E-Beam) est la méthode supérieure, nécessaire pour les matériaux à point de fusion élevé et les applications exigeant une contamination minimale.
Comprendre cette différence fondamentale dans les mécanismes de chauffage vous permet de sélectionner l'outil précis nécessaire pour atteindre vos objectifs de dépôt.
Tableau récapitulatif :
| Méthode | Principe | Idéal pour | Avantage clé |
|---|---|---|---|
| Chauffage résistif | Le courant électrique chauffe un filament/nacelle conducteur | Métaux à bas point de fusion (Au, Al, Cr) | Simplicité et faible coût |
| Évaporation par faisceau d'électrons | Le faisceau d'électrons focalisé chauffe directement le matériau source | Films de haute pureté, matériaux réfractaires | Pureté supérieure et polyvalence des matériaux |
