En fin de compte, la conception d'un four tubulaire est entièrement dictée par son application prévue. Les facteurs clés qui façonnent sa construction sont la température du procédé requise, les conditions atmosphériques nécessaires, les caractéristiques du matériau traité, le débit souhaité et les exigences spécifiques de refroidissement.
Un four tubulaire n'est pas un équipement générique ; c'est un système construit sur mesure. Chaque choix de conception, du matériau du tube à la configuration physique, est une réponse directe aux exigences spécifiques du procédé scientifique ou industriel qu'il doit réaliser.
Exigences fondamentales du procédé : Le "pourquoi" derrière la conception
Avant même de choisir les composants physiques, les paramètres fondamentaux du procédé doivent être définis. Ces exigences sont les principaux moteurs de la forme et de la fonction finales du four.
Température du procédé
La température de fonctionnement maximale est le facteur le plus critique. Elle détermine directement la sélection des éléments chauffants, des matériaux d'isolation et du tube du four lui-même.
Différents matériaux ont des limites de température différentes. Par exemple, un procédé nécessitant des températures extrêmement élevées nécessitera des éléments chauffants comme le carbure de silicium (SiC) et un matériau de tube robuste comme l'alumine.
Contrôle de l'atmosphère
L'atmosphère interne du four est cruciale pour de nombreux procédés. La conception doit tenir compte de la nécessité d'un vide, d'un gaz inerte comme l'argon, ou d'un environnement gazeux réactif spécifique.
Cette exigence influence les mécanismes d'étanchéité aux extrémités du tube et le choix du matériau du tube, qui doit être non réactif avec les gaz du procédé à haute température.
Débit et caractéristiques du matériau
La quantité et le type de matériau à traiter dictent les dimensions physiques du tube du four.
Un tube de plus grand diamètre permet un débit plus élevé, ou un plus grand volume de matériau. La longueur du tube influence le temps de séjour – la durée pendant laquelle le matériau est exposé à la chaleur – ce qui est essentiel pour assurer des réactions chimiques complètes ou des transformations de matériaux.
Éléments de conception clés : Le "comment" de la construction
Sur la base des exigences fondamentales du procédé, les ingénieurs font des choix spécifiques concernant les composants physiques et la structure globale du four.
Le tube du four
Le tube est le cœur du système. Sa longueur, son diamètre et son matériau sont choisis pour correspondre au procédé.
Un tube plus long offre un temps de séjour plus long, tandis qu'un tube plus court peut augmenter la vitesse du gaz et améliorer le mélange.
Le choix du matériau est un compromis clé. Le quartz est courant pour sa tolérance aux hautes températures et sa transparence optique, mais il est fragile. Pour des applications plus robustes ou à plus haute température, des matériaux comme l'alumine ou le carbure de silicium sont utilisés.
Chauffage et isolation
Un four tubulaire standard utilise une cavité cylindrique entourée de serpentins chauffants. Ces serpentins sont intégrés dans une matrice isolante thermiquement pour diriger la chaleur vers l'intérieur de manière efficace et sûre.
La température est régulée avec précision à l'aide d'un retour d'information d'un thermocouple. Les conceptions modernes comportent souvent une structure à double coque, qui aide à créer un champ de température équilibré, maintient la surface extérieure froide et économise de l'énergie.
Configuration physique

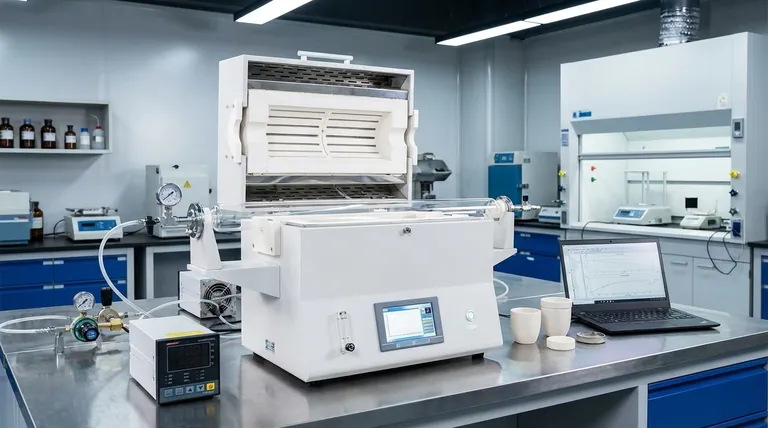

Les fours existent en deux configurations principales : monobloc et fendue. Un four tubulaire fendu est divisé en deux moitiés qui peuvent être ouvertes.
Cette conception permet un chargement et un déchargement faciles des échantillons ou des réacteurs sans perturber l'ensemble de l'installation, ce qui la rend idéale pour les applications nécessitant un accès fréquent.
Comprendre les compromis de conception
La sélection d'un four tubulaire implique un équilibre entre des priorités concurrentes. Il n'existe pas de conception unique "meilleure", seulement celle qui est la plus appropriée pour une tâche spécifique.
Commodité vs Uniformité
Un four tubulaire fendu offre une commodité supérieure pour les changements d'échantillons. Cependant, la jointure entre les deux moitiés peut parfois introduire un léger point de non-uniformité thermique par rapport à une chambre de four monobloc.
Coût du matériau vs Performance
Les matériaux de tube haute performance comme le carbure de silicium offrent une durabilité et une résistance à la température exceptionnelles. Cette performance a un coût plus élevé par rapport aux matériaux plus courants comme l'alumine ou le quartz.
Débit vs Contrôle
Un tube plus large et plus long augmente le débit mais peut rendre plus difficile l'obtention d'une zone de température parfaitement uniforme sur toute sa longueur. Un tube plus petit offre un contrôle thermique plus précis mais limite la taille du lot.
Sélectionner la bonne conception pour votre application
Votre choix doit être guidé par l'aspect le plus important de votre travail.
- Si votre objectif principal est la stabilité à haute température et la résistance chimique : Privilégiez un four avec un tube d'alumine ou de carbure de silicium de haute pureté.
- Si votre objectif principal est la visibilité du procédé ou des propriétés optiques spécifiques (par exemple, croissance cristalline) : Un four conçu autour d'un tube en quartz est le bon choix.
- Si votre objectif principal est les changements fréquents d'échantillons et la facilité d'utilisation opérationnelle : Un four tubulaire fendu offrira le plus grand avantage en termes de flux de travail.
- Si votre objectif principal est d'obtenir un temps de réaction long et stable : Sélectionnez un four avec une longueur chauffée plus longue pour maximiser le temps de séjour du matériau.
En fin de compte, une compréhension claire de vos objectifs de procédé vous mènera directement à la conception optimale du four.
Tableau récapitulatif :
| Facteur de conception clé | Impact sur la conception du four |
|---|---|
| Température du procédé | Détermine le type d'élément chauffant, l'isolation et le matériau du tube (par exemple, quartz, alumine, SiC). |
| Contrôle de l'atmosphère | Influence les mécanismes d'étanchéité et le matériau du tube pour gérer le vide, les gaz inertes ou réactifs. |
| Débit de matériau | Détermine le diamètre et la longueur du tube pour la taille du lot et le temps de séjour requis. |
| Besoin de l'application | Guide le choix de la configuration (par exemple, tube fendu pour un accès facile vs monobloc pour l'uniformité thermique). |
Prêt à spécifier le four tubulaire idéal pour vos exigences de procédé uniques ?
Les experts de KINTEK sont spécialisés dans la conception et la fourniture d'équipements de laboratoire de précision, y compris des fours tubulaires adaptés à des températures, atmosphères et débits spécifiques. Nous vous aidons à naviguer dans les compromis pour garantir des performances et une efficacité optimales.
Contactez notre équipe technique dès aujourd'hui pour discuter de votre application et recevoir une recommandation personnalisée.

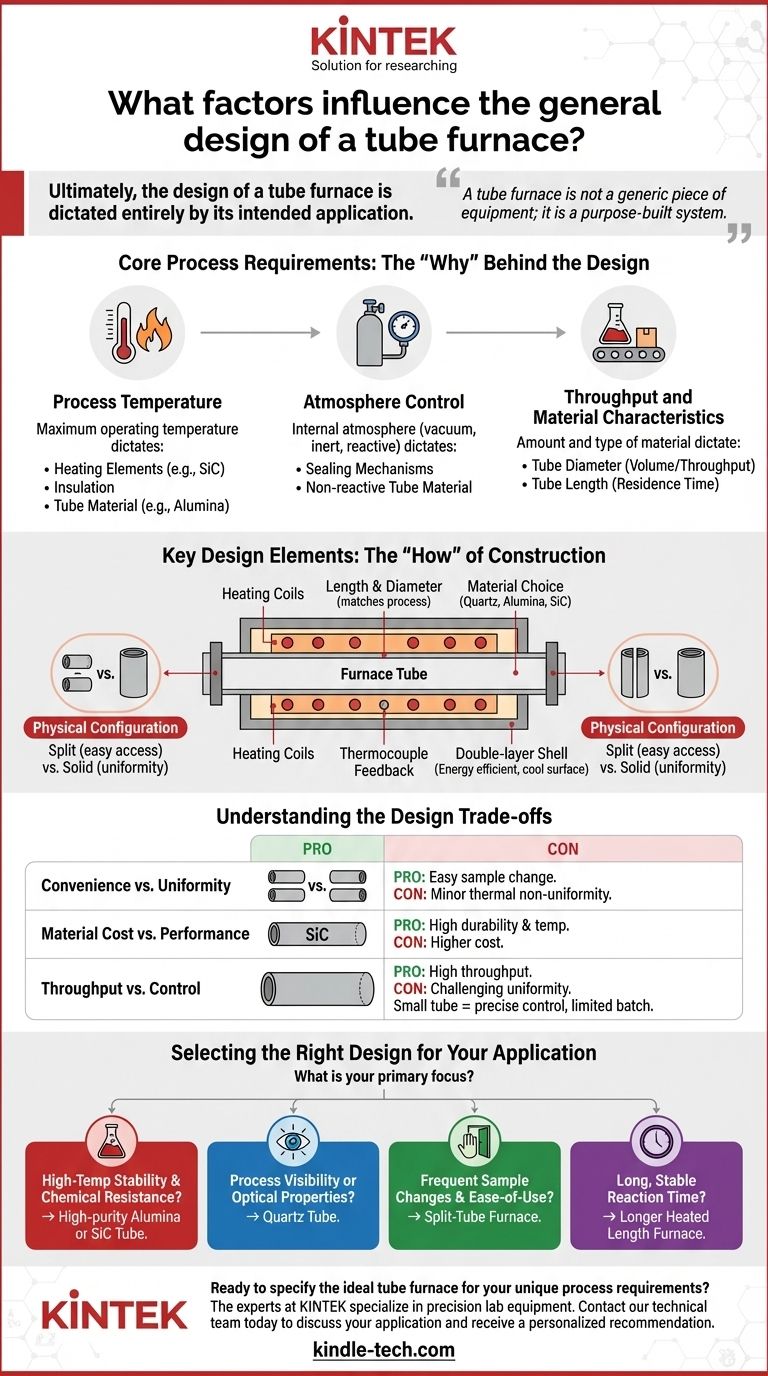

Guide Visuel
