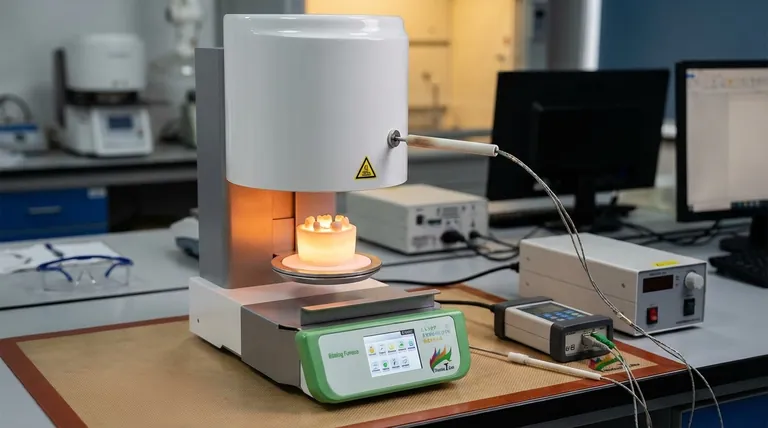

Qu'est-ce qu'un thermocouple et comment fonctionne-t-il dans un four de frittage ? Maîtrisez un contrôle précis des hautes températures

Un thermocouple est un capteur de température qui exploite le principe selon lequel deux métaux dissemblables, lorsqu'ils sont joints à une jonction et chauffés, produisent une petite tension électrique mesurable directement proportionnelle à la température. Dans un four de frittage, ce signal électrique est lu par un contrôleur, permettant une surveillance et un contrôle précis des températures élevées critiques pour le processus de consolidation des matériaux.

Les thermocouples sont indispensables dans les fours de frittage, fournissant le retour d'information de température précis et fiable nécessaire pour contrôler les cycles thermiques complexes qui dictent les propriétés finales des matériaux frittés. Leur capacité à fonctionner efficacement à des températures extrêmes garantit une qualité de produit constante et une répétabilité des processus.

Comprendre les fondamentaux des thermocouples

Le principe de base : l'effet Seebeck

Un thermocouple fonctionne sur le principe de l'effet Seebeck. Ce phénomène décrit comment une différence de température à travers une jonction de deux conducteurs ou semi-conducteurs dissemblables génère une tension.

Composants d'un thermocouple

Il se compose de deux fils en métaux différents, tels que le fer et le constantan (Type J) ou le chromel et l'alumel (Type K). Ces fils sont soumis à une extrémité, formant la jonction de mesure, souvent appelée la "jonction chaude" ou la "tête de détection".

Génération d'un signal électrique

Lorsque la jonction de mesure est exposée à la chaleur, la différence de température entre cette jonction et la "jonction froide" non chauffée (où les fils se connectent à l'instrument de mesure) crée un petit signal électrique en millivolts (mV). L'amplitude de cette tension est directement liée à la différence de température.

Interprétation de la lecture de température

Un contrôleur de température électronique ou un système d'acquisition de données mesure cette sortie en millivolts. Il utilise ensuite des tables de conversion connues ou des algorithmes spécifiques au type de thermocouple pour traduire la tension en une lecture de température précise.

Le rôle critique dans les fours de frittage

Pourquoi la précision est primordiale

Le frittage est un processus de traitement thermique où les matériaux en poudre sont chauffés à une température inférieure à leur point de fusion, provoquant la fusion des particules. Le profil de température précis pendant le frittage est crucial pour obtenir la densité, la résistance et la microstructure souhaitées dans le produit final.

Surveillance des températures extrêmes

Les fours de frittage fonctionnent souvent à des températures extrêmement élevées, dépassant parfois 1500°C (2700°F) ou même plus pour les céramiques ou les métaux avancés. Les capteurs de température standard ne peuvent pas supporter ces conditions. Les thermocouples, en particulier certains types, sont conçus pour de tels environnements difficiles.

Permettre le contrôle de la température

Le thermocouple fournit un retour d'information de température en temps réel au système de contrôle du four. Cette boucle de rétroaction permet au contrôleur d'ajuster la puissance des éléments chauffants, garantissant que le four maintient le point de consigne de température exact requis tout au long du cycle de frittage.

Assurer la répétabilité du processus

Une mesure précise de la température garantit des conditions de traitement constantes d'un lot à l'autre. Cette répétabilité est essentielle pour la fabrication de produits uniformes de haute qualité et pour minimiser les défauts.

Comprendre les compromis : sélection du thermocouple pour le frittage

Capacités de haute température

Les thermocouples standard en métaux de base (comme les types K ou J) conviennent aux températures élevées modérées. Pour des températures de frittage très élevées, les thermocouples en métaux précieux (par exemple, types R, S, B, utilisant des alliages Platine-Rhodium) ou les thermocouples en métaux réfractaires (par exemple, type C, utilisant des alliages Tungstène-Rhénium) sont essentiels.

Compatibilité des matériaux et contamination

L'atmosphère du four (par exemple, vide, gaz inerte, atmosphère réductrice) peut réagir avec les matériaux du thermocouple. Les thermocouples de type C avec Tungstène-Rhénium sont souvent choisis pour les températures extrêmement élevées sous vide ou sous atmosphère inerte, car ils peuvent être fragiles et s'oxyder à l'air.

Importance de la gaine de protection

Une gaine de protection est essentielle pour protéger les fils du thermocouple des environnements agressifs à l'intérieur d'un four de frittage. Des matériaux comme le tungstène, le molybdène ou diverses céramiques (par exemple, alumine, zircone) sont sélectionnés en fonction de la température, de l'atmosphère et de la compatibilité chimique. La gaine empêche la contamination et la corrosion, prolongeant la durée de vie et la précision du capteur.

Précision et dérive

Même les thermocouples les plus robustes peuvent subir une dérive au fil du temps, où leur sortie de tension à une température donnée change en raison de la dégradation du matériau ou de la contamination. Un étalonnage ou un remplacement régulier est nécessaire pour maintenir la précision, en particulier dans les applications de frittage exigeantes.

Faire le bon choix pour votre objectif

Si votre objectif principal est un contrôle précis de la température dans le frittage à haute température (au-dessus de 1300°C) : Privilégiez les thermocouples en métaux réfractaires comme le type C, en tenant compte attentivement du matériau de gaine approprié pour l'atmosphère de votre four. Si votre objectif principal est la rentabilité pour des températures de frittage modérées (jusqu'à 1300°C) : Les thermocouples en métaux de base comme les types K ou N, protégés par des gaines céramiques appropriées, offrent un bon équilibre entre performance et économie. Si votre objectif principal est la résistance chimique dans les atmosphères oxydantes à haute température : Les thermocouples en métaux précieux (types R, S, B) avec des gaines céramiques robustes sont généralement préférés en raison de leur stabilité dans ces conditions.

Choisir le bon type de thermocouple et le bon système de protection est fondamental pour réussir et répéter les processus de frittage.

Tableau récapitulatif :

Type de thermocouple	Température Max Typique	Caractéristiques Clés	Cas d'utilisation idéal pour le frittage
Type K (Métal de base)	Jusqu'à 1260°C (2300°F)	Rentable, bonnes performances	Frittage à température modérée (jusqu'à 1300°C)
Type R/S/B (Métal précieux)	Jusqu'à 1600°C (2912°F)	Excellente stabilité dans les atmosphères oxydantes	Frittage à haute température avec atmosphères oxydantes
Type C (Métal réfractaire)	Jusqu'à 2320°C (4200°F)	Excellent pour les températures extrêmes sous atmosphère inerte/vide	Frittage à très haute température (au-dessus de 1300°C)
