Dans un four de pressage à chaud sous vide, les éléments chauffants sont le plus souvent fabriqués en graphite ou en métal réfractaire comme le molybdène. Dans certaines applications spécialisées, un système de chauffage par induction est utilisé à la place des éléments résistifs traditionnels.
Le choix de l'élément chauffant n'est pas arbitraire ; c'est une décision d'ingénierie critique dictée par la température maximale requise, la réactivité chimique du matériau traité et la pureté souhaitée du produit final.
Le rôle de l'élément chauffant
Un four de pressage à chaud sous vide est un système sophistiqué qui combine trois fonctions critiques : créer une atmosphère contrôlée de vide ou inerte, appliquer une pression mécanique immense et fournir une chaleur précise et uniforme.
Le cœur du four
Les éléments chauffants sont le cœur de ce système thermique. Leur rôle est de générer et de rayonner de l'énergie pour chauffer la pièce à la température cible de frittage ou de diffusion.
Un composant à l'échelle du système
Ces éléments fonctionnent dans le cadre d'un système intégré comprenant le système de contrôle de puissance, les connexions en cuivre refroidies par eau et les couches d'écrans thermiques (souvent fabriqués dans le même matériau) qui retiennent l'énergie thermique dans la zone chaude.
Types d'éléments chauffants principaux
Bien qu'il existe plusieurs technologies, trois dominent le domaine du pressage à chaud sous vide en raison de leur capacité à fonctionner dans des conditions extrêmes.
Éléments chauffants en graphite
Le graphite est le matériau le plus courant pour les éléments chauffants de fours sous vide à haute température. Il est robuste, facile à usiner en formes complexes comme des cylindres ou des bandes, et possède une excellente stabilité thermique.
Il est particulièrement adapté aux applications nécessitant des températures supérieures à 2000°C, ce qui en fait un cheval de bataille rentable pour de nombreuses applications céramiques et composites.
Éléments chauffants en molybdène
Pour les applications où la contamination par le carbone est une préoccupation, des éléments chauffants en métal réfractaire sont utilisés. Le molybdène est le choix le plus fréquent, souvent fabriqué en bandes ou en éléments en maille.
Le molybdène offre un environnement de chauffage très propre et est idéal pour le traitement des métaux, des alliages et de certaines céramiques qui réagiraient négativement avec le graphite. D'autres métaux réfractaires comme le tungstène ou le tantale peuvent être utilisés pour des applications encore plus exigeantes.
Systèmes de chauffage par induction
Le chauffage par induction fonctionne selon un principe complètement différent. Au lieu d'un élément résistif qui rayonne de la chaleur, une bobine d'induction génère un puissant champ électromagnétique.
Ce champ chauffe directement la pièce électriquement conductrice ou un suscepteur en graphite conducteur qui contient le matériau. Cette méthode peut offrir des vitesses de chauffage extrêmement rapides et une distribution d'énergie ciblée.
Comprendre les compromis
La sélection d'un élément chauffant implique un équilibre entre performance, compatibilité des matériaux et coût. Chaque option présente des avantages et des inconvénients distincts.
Graphite : Haute température vs. Risque de contamination
Le principal inconvénient du graphite est le potentiel de contamination par le carbone. Dans un environnement de vide poussé, le carbone peut se vaporiser de l'élément et se déposer sur le matériau traité ou réagir avec lui, ce qui est inacceptable pour de nombreux composants métalliques ou céramiques de haute pureté.
Molybdène : Pureté vs. Limites de température
Le molybdène offre un environnement beaucoup plus propre mais a généralement une température de fonctionnement maximale inférieure à celle du graphite. Il est également plus sensible à l'oxydation et nécessite un vide de haute qualité ou une atmosphère inerte pure pour éviter la dégradation et garantir une longue durée de vie.
Induction : Vitesse vs. Complexité
Le chauffage par induction est exceptionnellement rapide et économe en énergie. Cependant, la conception de la bobine d'induction est très spécifique à la géométrie de la pièce ou du suscepteur, ce qui la rend moins flexible que le chauffage résistif pour le traitement de pièces de tailles et de formes variées.
Faire le bon choix pour votre application
Votre sélection finale dépend entièrement des objectifs spécifiques de votre traitement de matériaux.
- Si votre objectif principal est d'atteindre des températures ultra-élevées (>2000°C) pour des matériaux non sensibles au carbone : Les éléments chauffants en graphite offrent la meilleure combinaison de performance et de rentabilité.
- Si votre objectif principal est de maintenir une pureté absolue lors du traitement de métaux, d'alliages ou de céramiques sensibles au carbone : Un élément chauffant en métal réfractaire comme le molybdène est le choix nécessaire pour éviter la contamination.
- Si votre objectif principal est d'obtenir des cycles de chauffage extrêmement rapides pour une géométrie de pièce constante : Un système de chauffage par induction offre une vitesse inégalée et un contrôle précis de l'énergie.
En fin de compte, la compréhension des propriétés de chaque élément chauffant vous permet d'obtenir un contrôle supérieur sur votre processus thermique et sur la qualité de votre produit final.
Tableau récapitulatif :
| Type d'élément chauffant | Caractéristiques clés | Idéal pour | Température max. (approx.) |
|---|---|---|---|
| Graphite | Rentable, excellente stabilité à haute température, facile à usiner | Céramiques et composites non sensibles au carbone | > 2000°C |
| Molybdène | Environnement de haute pureté, résiste à la contamination | Métaux, alliages, céramiques sensibles au carbone | Inférieure au graphite |
| Induction | Chauffage extrêmement rapide, économe en énergie, contrôle précis | Géométries de pièces constantes nécessitant des cycles rapides | Varie selon la conception |
Besoin d'aide pour sélectionner l'élément chauffant idéal pour votre application de pressage à chaud sous vide ? Le bon choix est essentiel pour atteindre la température cible, maintenir la pureté des matériaux et assurer l'efficacité du processus. KINTEK est spécialisé dans les équipements de laboratoire haute performance, y compris les fours de pressage à chaud sous vide adaptés à vos matériaux et objectifs de recherche spécifiques.
Contactez nos experts dès aujourd'hui pour discuter de vos besoins et optimiser votre processus thermique !

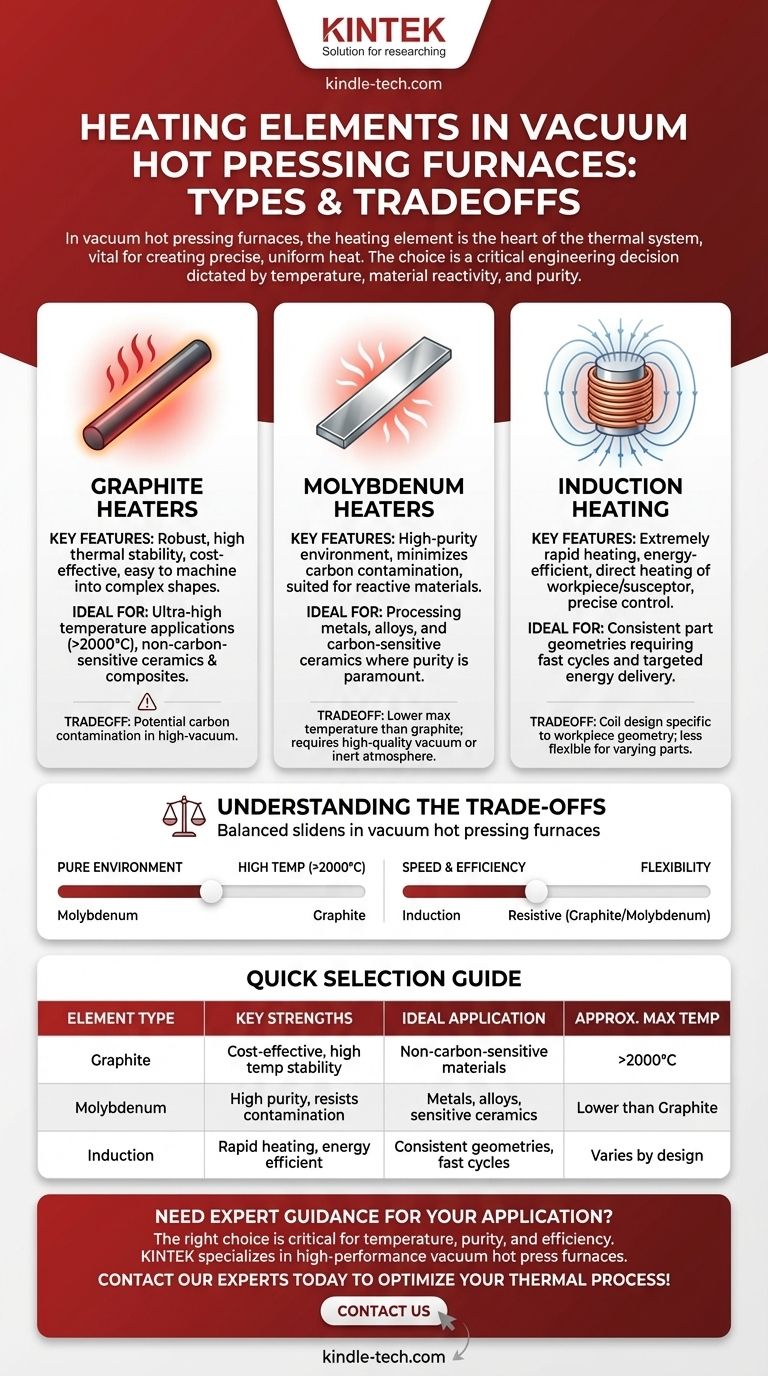

Guide Visuel
