L'illusion d'une simple boîte
Dans un laboratoire, nous sommes entourés d'instruments qui semblent simples. Une centrifugeuse tourne. Un microscope grossit. Un four chauffe.

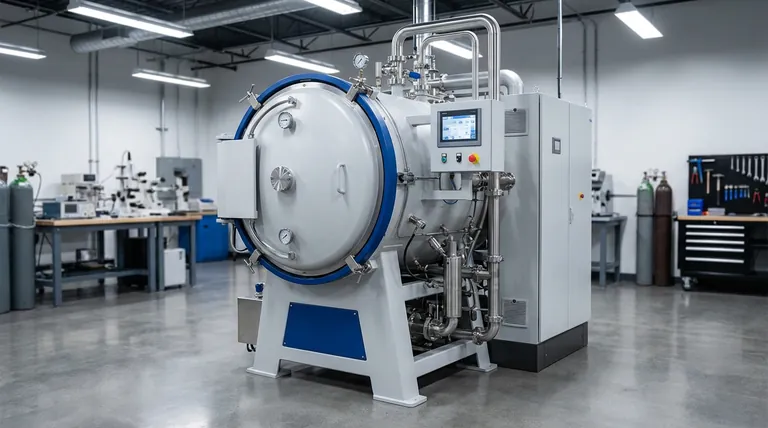

Mais cette perception est un raccourci cognitif. Les outils les plus puissants sont rarement une seule chose ; ce sont des systèmes intégrés. Un four sous vide en est un excellent exemple. Pour un œil non averti, c'est une boîte en acier renforcé qui devient très chaude. Pour un ingénieur ou un scientifique des matériaux, c'est un univers miniature et contrôlable.
L'objectif n'est pas simplement de chauffer un matériau. L'objectif est de le transformer fondamentalement dans un environnement complètement exempt de l'influence réactive et corruptrice de l'air que nous respirons. Cela nécessite non pas une boîte, mais une forteresse.
Les cinq piliers d'un univers contrôlé
Chaque four sous vide, quelle que soit sa taille ou son application spécifique, repose sur cinq systèmes interconnectés. La défaillance d'un pilier compromet toute la structure. Comprendre cette architecture est la première étape pour passer de la simple utilisation de la machine à la maîtrise du processus.
1. La chambre à vide : une forteresse contre 14,7 PSI
La coque extérieure est une cuve soumise à un siège constant. Lorsqu'un vide poussé est créé à l'intérieur, chaque centimètre carré de sa surface lutte contre la force écrasante de la pression atmosphérique.
C'est pourquoi les chambres sont construites en acier à haute résistance, souvent avec une conception à double paroi, refroidie par eau. L'eau en circulation constante n'est pas seulement une caractéristique de sécurité ; c'est le système de support de vie de la chambre, empêchant la coque de surchauffer pendant que l'intérieur atteint des milliers de degrés. C'est une bataille silencieuse et constante entre la chaleur extrême et le froid contrôlé.
2. La zone chaude : le creuset de la création
À l'intérieur de la forteresse se trouve le sanctuaire : la zone chaude. C'est là que la transformation se produit. Elle se compose de deux parties clés :
- Éléments chauffants : Généralement en graphite ou en métaux réfractaires, ce sont les moteurs du four, générant une énergie immense et focalisée.
- Isolation : Un ensemble de feutre de carbone ou d'écrans thermiques métalliques agit comme un miroir, réfléchissant l'énergie thermique vers l'intérieur. Cela garantit que la chaleur est concentrée sur la charge de travail, et non gaspillée sur les parois de la chambre, maximisant ainsi l'efficacité et le contrôle.
3. Le système de pompage : l'ingénierie du vide
Le cœur du four réside dans sa capacité à créer un vide. Le système de pompage sous vide est un ensemble multi-étapes conçu pour accomplir une tâche unique et élégante : éliminer l'atmosphère.
Il ne s'agit pas simplement d'aspirer l'air. Il s'agit d'éliminer méthodiquement l'oxygène, l'azote et la vapeur d'eau qui contamineraient et ruineraient instantanément les matériaux sensibles à haute température. La qualité du vide – la pureté du vide – dicte directement la qualité du produit final.
4. Le système de refroidissement : l'art d'une descente contrôlée
Le chauffage n'est qu'une partie de l'histoire. La vitesse à laquelle un matériau refroidit détermine ses propriétés finales. C'est là qu'intervient le système de trempe.
Après le cycle de chauffage, un jet de gaz inerte à haute pression, comme l'azote ou l'argon, est souvent utilisé pour refroidir rapidement et uniformément la charge de travail. Ce n'est pas un refroidissement doux ; c'est un choc thermique calculé avec précision, conçu pour obtenir une structure cristalline spécifique. C'est un processus aussi critique que le chauffage lui-même.
5. Le système de contrôle : chef d'orchestre de la symphonie
Le système de contrôle est le cerveau, le système nerveux central qui intègre tous les autres composants. Il automatise toute la séquence délicate : création du vide, montée en température, maintien à température pendant une durée précise et exécution de la trempe.
Les systèmes de contrôle modernes offrent une répétabilité qui est humainement impossible. Ils garantissent que le cycle exécuté le mardi est identique à celui exécuté six mois plus tard, fournissant l'enregistrement des données et la traçabilité essentiels au contrôle qualité et à la découverte scientifique.
Les batailles cachées au sein du système
Un système parfaitement conçu est celui qui anticipe ses propres conflits inhérents. L'utilisation d'un four sous vide implique la gestion de quelques compromis cruciaux.
- La guerre contre la contamination : L'ennemi principal est les fuites. Un défaut microscopique dans un joint peut permettre à l'atmosphère de s'infiltrer, empoisonnant l'environnement. Un autre ennemi subtil est le dégazage – le rejet des gaz piégés par le matériau lui-même lorsqu'il chauffe. Le système de pompage doit être suffisamment puissant pour surmonter les deux.
- La recherche de l'uniformité : Atteindre 1200°C dans le four est facile. Obtenir que chaque point de votre charge de travail atteigne *exactement* 1200°C est un immense défi d'ingénierie. La conception de la zone chaude et des buses de trempe à gaz est essentielle pour éviter les gradients thermiques qui conduisent à des résultats incohérents.
Comment l'architecture définit vos résultats
La conception spécifique de ces cinq piliers détermine ce qu'un four peut accomplir. Cela transforme la sélection de l'équipement de laboratoire d'un simple achat en une décision stratégique concernant vos objectifs de recherche ou de production.
| Composant | Fonction principale | Ce qu'il définit... |
|---|---|---|
| Chambre à vide | Contenant scellé résistant à la pression ; souvent refroidi par eau. | Sécurité et intégrité du système |
| Zone chaude | Système de chauffage intérieur avec éléments et isolation. | Vitesse du processus et efficacité énergétique |
| Système de pompage sous vide | Élimine l'air et les gaz pour créer un environnement contrôlé et non réactif. | Pureté et brillance du matériau |
| Refroidissement et trempe | Protège le four et refroidit rapidement les pièces avec du gaz. | Propriétés métallurgiques finales |
| Système de contrôle | Automatise et gère l'ensemble du cycle de traitement thermique. | Répétabilité et contrôle qualité |
Choisir le bon four signifie sélectionner une architecture qui correspond à votre objectif principal. Pour les laboratoires où l'intégrité du processus et des résultats fiables sont non négociables, un système équilibré est essentiel. KINTEK est spécialisé dans les fours sous vide à l'échelle du laboratoire où ces systèmes ne sont pas simplement assemblés, mais conçus de manière holistique pour la précision et la durabilité.
Comprendre cette architecture fait la différence entre lutter contre votre équipement et en faire une extension transparente de votre volonté. La véritable maîtrise des propriétés des matériaux commence par le choix du bon instrument. Si vous êtes prêt à apporter ce niveau de précision et de contrôle à votre travail, Contactez nos experts.

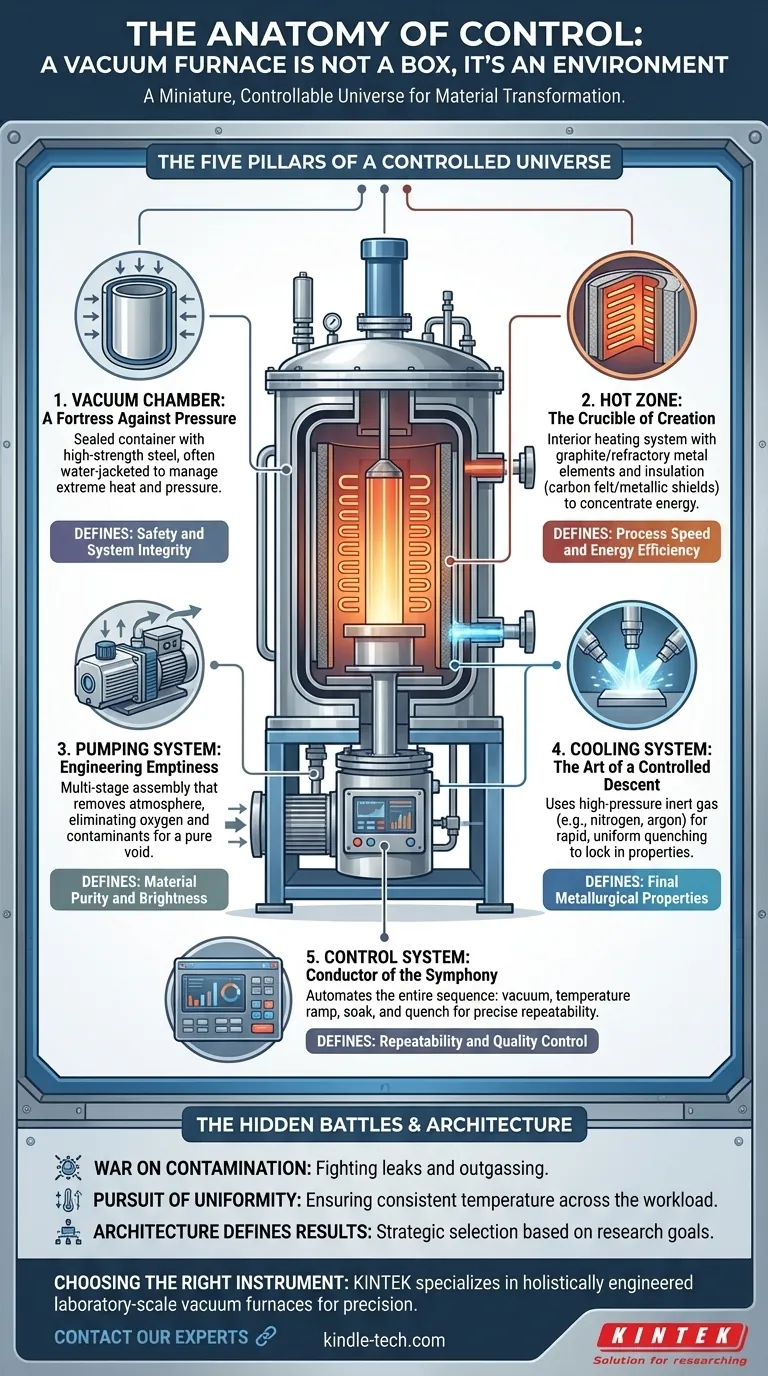

Guide Visuel
