Pour calculer la puissance de chauffage par induction, vous devez d'abord déterminer l'énergie thermique requise pour chauffer votre matériau à la température cible dans un temps spécifié, puis ajuster ce chiffre pour tenir compte des pertes de chaleur et de l'efficacité électrique de votre système à induction.
L'idée cruciale est que la puissance que vous calculez pour le matériau lui-même n'est qu'une base. La puissance réelle que votre système doit fournir sera toujours plus élevée, car vous devez compenser l'énergie perdue dans l'environnement ambiant et les inefficacités de l'alimentation électrique et de la bobine à induction.

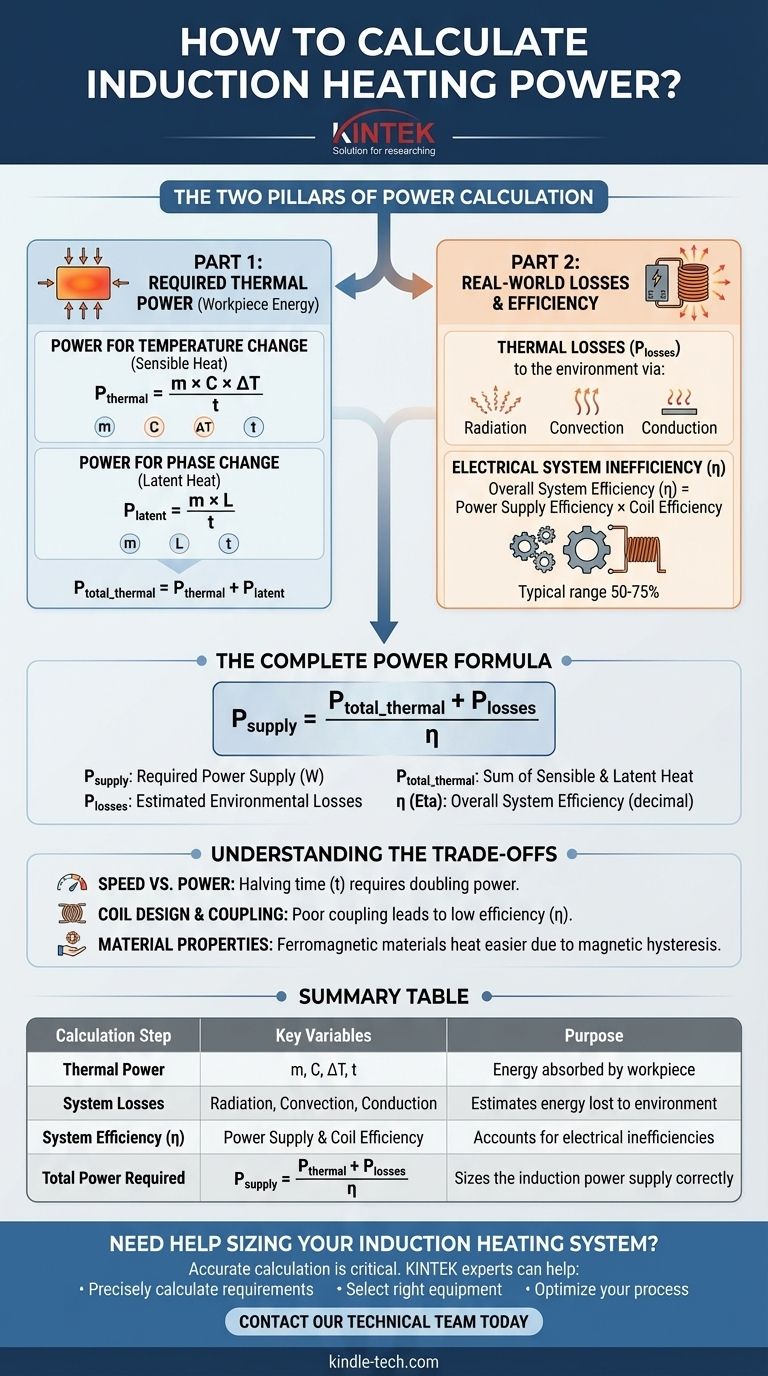

Les deux piliers du calcul de puissance
Pour arriver à une exigence de puissance réaliste, nous devons séparer le calcul en deux parties distinctes : l'énergie que la pièce doit absorber et l'énergie supplémentaire nécessaire pour compenser les pertes du système.
Partie 1 : Calcul de la puissance thermique requise
C'est la puissance nette qui doit être délivrée à la pièce pour obtenir le résultat souhaité. Elle correspond à la somme de la puissance nécessaire au changement de température et, le cas échéant, au changement de phase.
Puissance pour le changement de température (Chaleur sensible)
Ce calcul détermine la puissance nécessaire pour élever la température d'un matériau solide ou liquide sans changer son état (par exemple, de solide à liquide).
La formule est : P_thermique = (m × C × ΔT) / t
Où :
- P_thermique est la puissance requise en Watts (W).
- m est la masse de la pièce en kilogrammes (kg).
- C est la capacité thermique spécifique du matériau en Joules par kilogramme par degré Celsius (J/kg°C).
- ΔT (Delta T) est le changement de température en degrés Celsius (°C).
- t est le temps de chauffage requis en secondes (s).
Puissance pour le changement de phase (Chaleur latente)
Si votre processus implique la fusion ou l'ébullition (vaporisation), vous devez calculer l'énergie supplémentaire requise pour cette transition de phase. Cela se produit à une température constante.
La formule est : P_latente = (m × L) / t
Où :
- L est la chaleur latente spécifique du matériau (par exemple, la chaleur latente de fusion pour la liquéfaction).
- Les autres variables sont les mêmes que ci-dessus.
Votre puissance thermique totale est la somme des deux : P_thermique_totale = P_thermique + P_latente.
Partie 2 : Prise en compte des pertes du monde réel
Un système à induction n'est pas efficace à 100 %. La puissance tirée du réseau électrique sera nettement supérieure à la puissance thermique absorbée par la pièce.
Pertes thermiques vers l'environnement
La pièce n'existe pas dans le vide. Lorsqu'elle chauffe, elle perdra continuellement de l'énergie vers son environnement par plusieurs mécanismes.
- Rayonnement : La chaleur se dissipe par rayonnement, surtout à haute température.
- Convection : Les courants d'air emportent la chaleur de la surface.
- Conduction : La chaleur est perdue vers les fixations ou les supports en contact direct avec la pièce.
Ces pertes, collectivement appelées P_pertes, augmentent à mesure que la pièce chauffe et doivent être ajoutées à votre calcul de puissance thermique.
Inefficacité du système électrique
Le processus de conversion de l'électricité du réseau en un champ magnétique à haute fréquence n'est pas parfaitement efficace.
L'efficacité globale du système (η) est le produit de l'efficacité de l'alimentation électrique et de l'efficacité de la bobine. Un système bien conçu peut avoir une efficacité globale de 50 à 75 %, mais celle-ci peut être bien inférieure si la bobine est mal adaptée à la pièce.
La formule de puissance complète
Pour trouver la puissance réelle que votre appareil de chauffage par induction doit tirer du réseau, vous devez combiner tous ces facteurs.
Synthèse
Le calcul final fournit l'estimation la plus précise pour le dimensionnement de votre alimentation électrique.
P_alimentation = (P_thermique_totale + P_pertes) / η
Où :
- P_alimentation est la puissance requise de l'alimentation électrique en Watts.
- P_thermique_totale est la somme de la puissance pour le changement de température et de phase.
- P_pertes est la puissance estimée perdue dans l'environnement.
- η (Eta) est l'efficacité globale du système (en décimal, par exemple, 0,6 pour 60 %).
Comprendre les compromis
Appliquer simplement la formule n'est pas suffisant ; vous devez comprendre les variables clés qui créent des compromis critiques dans toute application de chauffage par induction.
Vitesse par rapport à la puissance
Les formules montrent clairement que le temps de chauffage (t) est au dénominateur. Réduire de moitié le temps de chauffage nécessite de doubler la puissance, en supposant que tout le reste est égal. Cette relation est un moteur principal du coût et de la taille de l'équipement.
Conception de la bobine et couplage
L'efficacité du transfert d'énergie dépend fortement du couplage — la proximité et la relation géométrique entre la bobine et la pièce. Une bobine mal ajustée avec de grands espaces entraînera un faible couplage, ce qui entraînera une faible efficacité (un faible η) et un gaspillage d'énergie.
Propriétés des matériaux
Le matériau lui-même dicte l'efficacité avec laquelle il peut être chauffé. Les matériaux ferromagnétiques comme l'acier génèrent également de la chaleur par des pertes par hystérésis magnétique en dessous de leur température de Curie, ce qui les rend plus faciles à chauffer que les matériaux non magnétiques comme l'aluminium ou le cuivre, qui dépendent uniquement des courants de Foucault.
Dimensionner correctement votre système à induction
Utilisez ces principes pour sélectionner l'approche appropriée pour votre objectif spécifique.
- Si votre objectif principal est une estimation initiale approximative : Calculez la puissance thermique de base
(m × C × ΔT) / t, puis doublez-la comme point de départ prudent pour tenir compte des pertes et des inefficacités inconnues. - Si votre objectif principal est de concevoir un nouveau système de production : Vous devez effectuer des calculs détaillés pour les pertes thermiques et utiliser une efficacité estimée (par exemple, 60 %) pour dimensionner votre alimentation électrique, en laissant une marge de sécurité.
- Si votre objectif principal est l'optimisation des processus : Concentrez-vous sur l'amélioration du couplage de la bobine et l'isolation de la pièce pour minimiser
P_perteset maximiserη, vous permettant d'atteindre des temps de cycle plus rapides avec votre alimentation existante.
En fin de compte, un calcul de puissance précis vous permet de prendre des décisions d'ingénierie éclairées pour un processus de chauffage plus efficace et plus rentable.
Tableau récapitulatif :
| Étape de calcul | Variables clés | Objectif |
|---|---|---|
| Puissance thermique | Masse (m), Chaleur spécifique (C), Changement de Temp. (ΔT), Temps (t) | Détermine l'énergie absorbée par la pièce. |
| Pertes du système | Rayonnement, Convection, Conduction | Estime l'énergie perdue dans l'environnement. |
| Efficacité du système (η) | Efficacité de l'alimentation et de la bobine | Tient compte des inefficacités électriques. |
| Puissance totale requise | P_alimentation = (P_thermique + P_pertes) / η | Dimensionne correctement l'alimentation par induction. |
