En principe, vous contrôlez la température d'une résistance en contrôlant la puissance électrique qu'elle dissipe sous forme de chaleur. Ceci est réalisé par trois méthodes principales : faire varier la tension qui lui est fournie, modifier sa résistance effective, ou commuter rapidement l'alimentation en marche et arrêt pour contrôler l'énergie moyenne délivrée dans le temps. Le choix de la méthode dépend entièrement des exigences de votre application, de la simple limitation de chaleur à la régulation précise de la température.
La température d'une résistance est le résultat direct de la puissance qu'elle convertit en chaleur. Par conséquent, pour contrôler sa température, vous devez fondamentalement contrôler la puissance électrique qu'elle dissipe, régie par les principes de l'effet Joule.
Le Principe Fondamental : Dissipation de Puissance sous Forme de Chaleur
Première Loi de Joule
À la base, la température d'un élément résistif est une fonction de la chaleur qu'il génère moins la chaleur qu'il perd vers son environnement. La chaleur générée est le résultat direct de la dissipation de puissance, décrite par la Première Loi de Joule.
La puissance (P) dissipée sous forme de chaleur peut être calculée à l'aide de deux formules clés : P = V²/R (Puissance égale à la tension au carré divisée par la résistance) ou P = I²R (Puissance égale au courant au carré multiplié par la résistance). Pour contrôler la température, vous devez manipuler l'une de ces variables : la tension (V), le courant (I) ou la résistance (R).
Chaleur Désirée vs. Chaleur Indésirable
Ce contrôle est essentiel dans deux scénarios opposés. Dans des applications comme les fours ou les chauffages, la chaleur est le résultat souhaité. Cependant, dans la plupart des circuits électroniques, la chaleur est un sous-produit indésirable qui doit être géré pour éviter d'endommager les composants.
Méthode 1 : Contrôle de la Tension Appliquée
La Relation Directe
Selon la formule P = V²/R, la puissance est proportionnelle au carré de la tension. Cela signifie que même de petits changements de tension ont un impact significatif sur la production de chaleur, ce qui en fait une méthode de contrôle très efficace. Doubler la tension, par exemple, quadruple la puissance dissipée.
Implémentations Pratiques
Ceci peut être réalisé à l'aide de plusieurs dispositifs, chacun adapté à différentes échelles.
- Autotransformateurs et Transformateurs Variables : Ils permettent un ajustement manuel et continu de la tension alternative (AC) et sont courants dans les laboratoires et les commandes industrielles simples.
- Prises de Transformateur (Taps) : Les grands fours utilisent souvent des transformateurs avec plusieurs enroulements de sortie (taps) pour commuter entre différents niveaux de tension fixes pour un contrôle de température grossier.
- Alimentations à Tension Variable : Pour les circuits à courant continu (DC), une alimentation de type laboratoire fournit un contrôle précis de la tension.
- TRIACs/Gradateurs : Pour les charges résistives AC comme les chauffages simples ou les ampoules à incandescence, un circuit basé sur un TRIAC (comme un gradateur de lumière commun) contrôle la température en hachant la forme d'onde AC, réduisant ainsi efficacement la tension efficace (RMS).
Méthode 2 : Modification de la Résistance du Circuit
La Relation Inverse
En regardant P = V²/R, pour une source de tension fixe, la puissance est inversement proportionnelle à la résistance. Augmenter la résistance diminue le flux de courant, ce qui réduit à son tour la puissance dissipée sous forme de chaleur.
Quand Cette Méthode Est Utilisée
Cette méthode est presque exclusivement utilisée pendant la phase de conception d'un circuit plutôt que pour la régulation de température en temps réel. Il est peu pratique de changer dynamiquement la valeur d'une résistance physique.
Par exemple, lors de la conception d'un circuit LED simple, vous choisissez une valeur de résistance spécifique pour limiter le courant et empêcher la LED de surchauffer. Vous contrôlez sa température de fonctionnement en limitant fondamentalement la puissance qu'elle peut tirer.
Méthode 3 : Contrôle du Temps Marche/Arrêt (Cycle de Service)
Le Concept de Puissance Moyenne
Cette technique numérique moderne ne modifie ni la tension ni la résistance. Au lieu de cela, elle commute l'alimentation complète vers la résistance très rapidement, des centaines ou des milliers de fois par seconde. En faisant varier le rapport entre le temps "marche" et le temps "arrêt", vous contrôlez la puissance moyenne délivrée.
Modulation de Largeur d'Impulsion (PWM)
Cette méthode est le plus souvent mise en œuvre à l'aide de la Modulation de Largeur d'Impulsion (PWM). Le rapport entre le temps de marche et la période totale d'un cycle est appelé le cycle de service (duty cycle).
- Un cycle de service de 100 % signifie que l'alimentation est toujours activée (chaleur maximale).
- Un cycle de service de 25 % signifie que l'alimentation n'est activée que pendant un quart du temps (faible chaleur).
- Un cycle de service de 0 % signifie que l'alimentation est toujours coupée.
Pourquoi le PWM est Si Courant
Le PWM est extrêmement efficace et précis. Le transistor de commutation utilisé pour contrôler la puissance est soit complètement allumé (résistance très faible), soit complètement éteint (résistance presque infinie), ce qui signifie qu'il dissipe très peu de chaleur lui-même. Cela le rend idéal pour les applications alimentées par batterie ou à haute puissance où l'efficacité énergétique est critique.
Comprendre les Compromis
Contrôle par Tension (Linéaire)
Cette méthode est simple mais peut être inefficace. Un régulateur linéaire, par exemple, contrôle la tension en brûlant l'excès de puissance sous forme de sa propre chaleur, ce qui est gaspillé. Les transformateurs sont plus efficaces pour l'AC mais sont souvent encombrants et coûteux.
Contrôle par Résistance (Conception)
Cette approche est simple et fiable pour les applications statiques où vous devez définir une température ou une limite de fonctionnement fixe. Elle est totalement impraticable pour les applications nécessitant des changements de température dynamiques.
Contrôle par Cycle de Service (PWM)
Le PWM offre la meilleure combinaison d'efficacité et de précision, ce qui en fait la norme pour le contrôle numérique moderne. Cependant, la commutation à haute fréquence peut introduire des interférences électromagnétiques (EMI) ou du "bruit électrique" dans un système, ce qui peut nécessiter un filtrage supplémentaire dans les applications sensibles.
Faire le Bon Choix pour Votre Objectif
La sélection de la méthode correcte dépend de votre objectif spécifique.
- Si votre objectif principal est de concevoir un chauffage simple et de haute puissance : Commencez par le contrôle de la tension à l'aide d'un transformateur à prises pour des paliers grossiers et envisagez d'ajouter le PWM pour une régulation fine et efficace.
- Si votre objectif principal est de limiter la chaleur dans un circuit électronique standard : Concentrez-vous sur le contrôle de la résistance pendant la phase de conception en sélectionnant les valeurs de résistance appropriées pour limiter le courant à un niveau sûr.
- Si votre objectif principal est d'obtenir une régulation de température précise et efficace : Utilisez la Modulation de Largeur d'Impulsion (PWM) contrôlée par un microcontrôleur, car elle offre la solution la plus précise et la plus économe en énergie.
En adaptant la stratégie de contrôle aux besoins de votre application, vous pouvez gérer de manière fiable et sûre le comportement thermique de tout élément résistif.
Tableau Récapitulatif :
| Méthode de Contrôle | Principe Clé | Meilleur Cas d'Utilisation |
|---|---|---|
| Contrôle de Tension | P = V²/R ; Relation au carré | Chauffages simples, fours de laboratoire, contrôle grossier |
| Changement de Résistance | P = V²/R ; Relation inverse | Phase de conception de circuit, réglage de température statique |
| PWM (Cycle de Service) | Contrôle de la puissance moyenne par commutation marche/arrêt | Régulation de température numérique précise et efficace |
Besoin d'un contrôle précis de la température pour votre équipement de laboratoire ? KINTEK est spécialisé dans les équipements et consommables de laboratoire dotés de solutions avancées de gestion thermique. Que vous conceviez un système de chauffage personnalisé ou que vous ayez besoin de composants fiables pour une régulation de température précise, notre expertise garantit des performances et une efficacité optimales. Contactez nos experts en solutions thermiques dès aujourd'hui pour discuter de la manière dont nous pouvons améliorer les capacités de votre laboratoire !

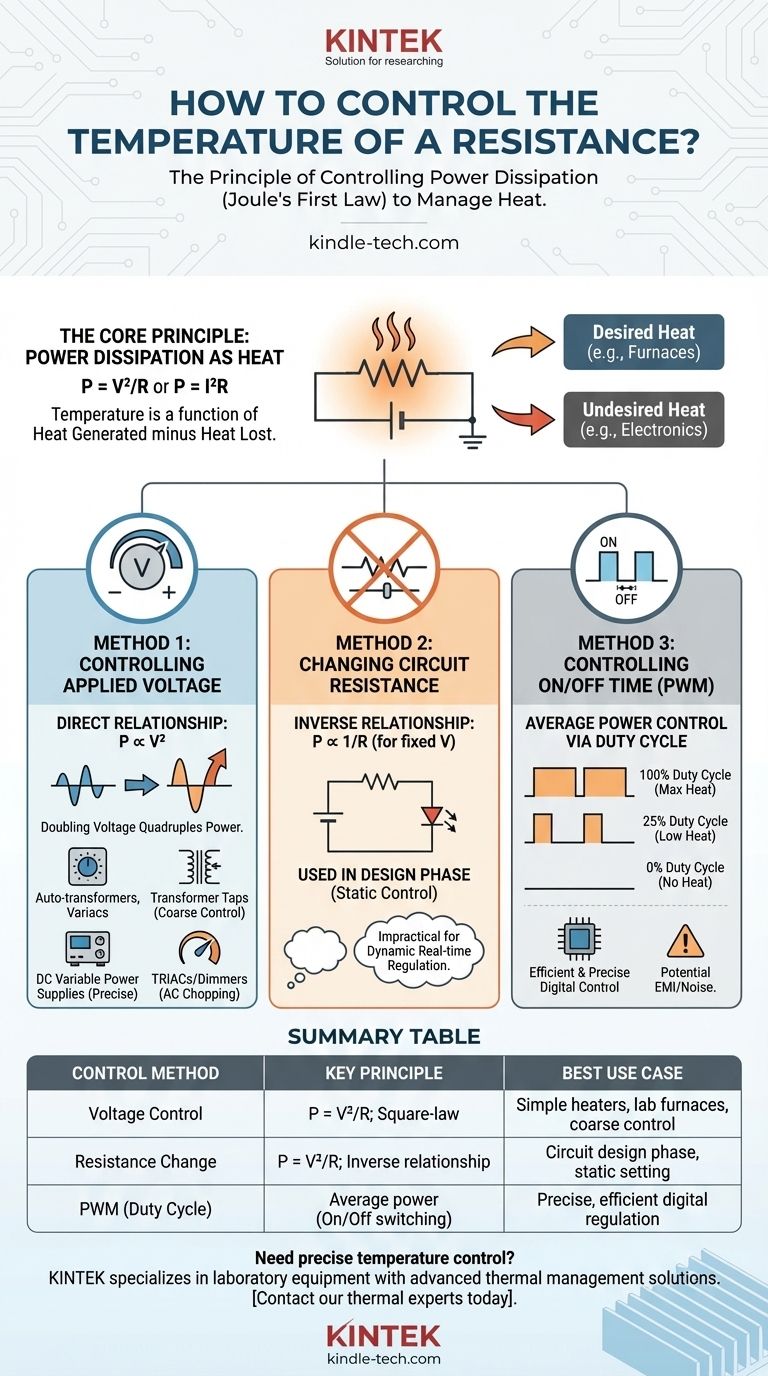

Guide Visuel
